SYSMATRIX · Направляющие и рельсы для тяжёлого оборудования в шкафу
SYSMATRIX SH 1013.900 и SH 1015.000 — регулируемые направляющие и монтажные рельсы для тяжёлого оборудования
Два комплекта для установки тяжёлого оборудования без стандартных 19-дюймовых креплений: направляющие SH 1013.900 (до 200 кг) и рельсы SH 1015.000 (до 120 кг).
Модели семейства
SH 1013.900Направляющие регулируемые для шкафов глубиной 1000 мм, две части, для тяжёлого оборудования.
| Грузоподъёмность | 200 кг |
| Диапазон по глубине | 750-1080мм |
| В комплекте | 2шт |
| Вес | 2.2 кг |
| Ширина, мм | 150 |
| Глубина, мм | 1000 |
| Высота, мм | 44.45 |
| Покрытие | порошково-полимерное |

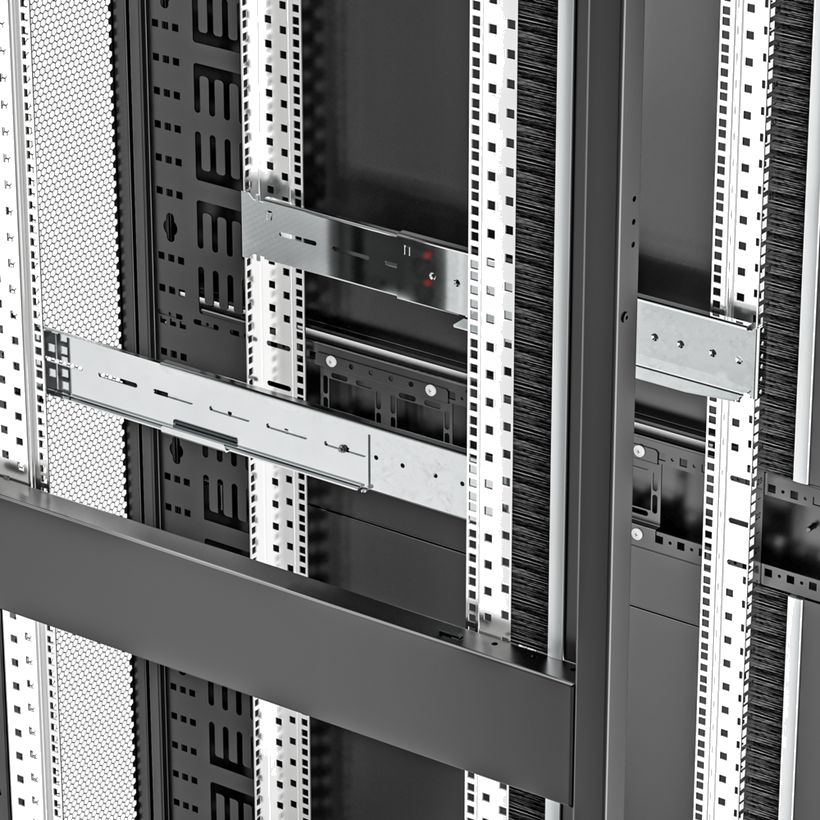

SH 1015.000Регулируемые монтажные рельсы 2U для оборудования без стандартных 19-дюймовых креплений.
| Длина | 530–960 мм |
| Нагрузка | до 120 кг |
| Толщина металла | 2 мм |
| В комплекте | регулируемые рельсы - 2 шт. |
| Вес | 3 кг |
Как это работает и подключается
- Направляющие SH 1013.900 монтируются на любой тип профилей; состоят из двух частей, поэтому подходят при изменении полезной глубины шкафа.
- Направляющие предназначены для тяжёлого оборудования в серверных шкафах 19" в тех случаях, когда нужна максимальная циркуляция воздуха сквозь само оборудование.
- Рельсы SH 1015.000 из оцинкованной стали; монтаж стандартным крепёжным комплектом (винты, шайба, гайка) занимает 5–10 минут.
Монтаж
- Выбирайте направляющие по глубине шкафа: SH 1013.900 — для шкафов глубиной 1000 мм, диапазон по глубине 750-1080мм; SH 1015.000 — длина 530–960 мм.
Примеры
ИБП или сервер без креплений
Оборудование, которое не комплектуется 19-дюймовыми креплениями, ставится на рельсы SH 1015.000 или направляющие SH 1013.900.
Частые вопросы
Какая нагрузка на рельсы SH 1015.000?
До 120 кг.
Какая нагрузка на направляющие SH 1013.900?
Грузоподъёмность 200 кг.
Нюансы и грабли
- Цвет SH 1013.900 на странице указан как RAL9004 и RAL 9005 — мелкое расхождение, сверяйте по артикулу.
- Фальш-панель, аккумуляторная полка и комплект крепления стойки к стене вынесены в отдельные карточки SYSMATRIX.
