SYSMATRIX SL — напольные телекоммуникационные шкафы 15–42U

Напольные 19-дюймовые шкафы серии SL высотой от 15U до 42U, шириной 600 мм, глубиной 600, 800 и 1000 мм; нагрузка до 800 кг.

Напольные телекоммуникационные шкафы SYSMATRIX SL

Модели семейства

SL 6615 (15U 600×600)Исполнения .712, .912, .913, .914, .922, .932, .944 — разные передняя и задняя двери и цвет. Высота 800 мм.

Высота U	15
Ширина, мм	600
Глубина, мм	600
Высота, мм	800
Вес	37 кг
Нагрузка	до 800 кг

SL 6015.912 (15U 600×1000)Передняя дверь — стекло IP41, задняя — одностворчатая глухой металл IP51, боковые панели глухой металл, черный RAL9004.

Высота U	15
Ширина, мм	600
Глубина, мм	1000
Высота, мм	800

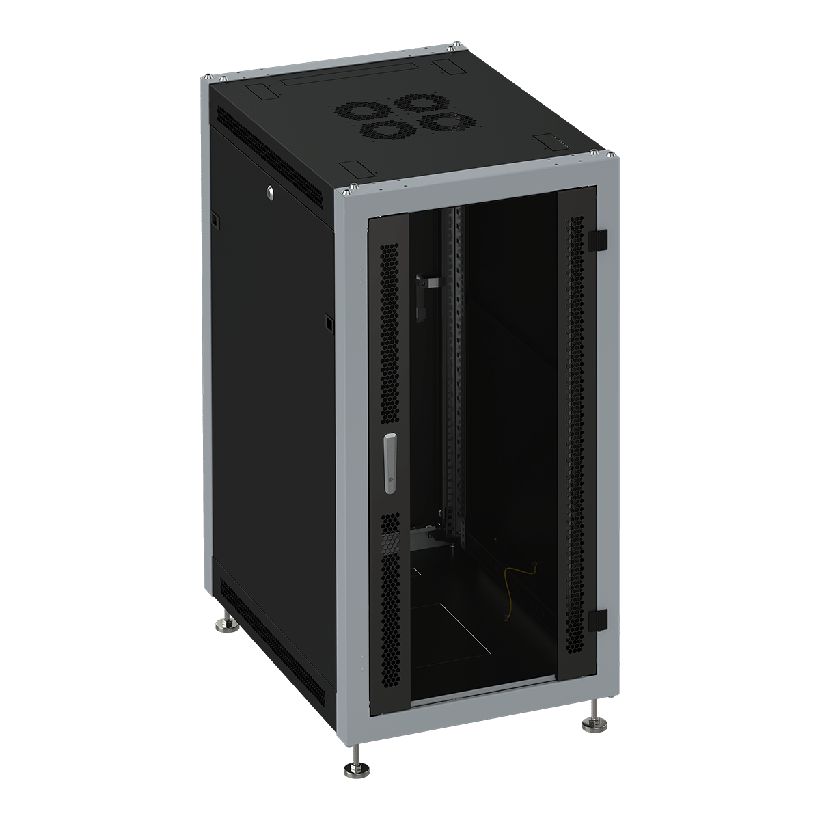

SL 6815.912 (15U 600×800)То же исполнение .912, глубина 800 мм.

Высота U	15
Ширина, мм	600
Глубина, мм	800
Высота, мм	800

SL 6618.922 (18U)Двери одностворчатые глухой металл IP51, черный RAL9004.

Высота U	18
Ширина, мм	600
Глубина, мм	600
Высота, мм	935

SL 6622.922 (22U)Исполнение .922.

Высота U	22
Ширина, мм	600
Глубина, мм	600
Высота, мм	1100

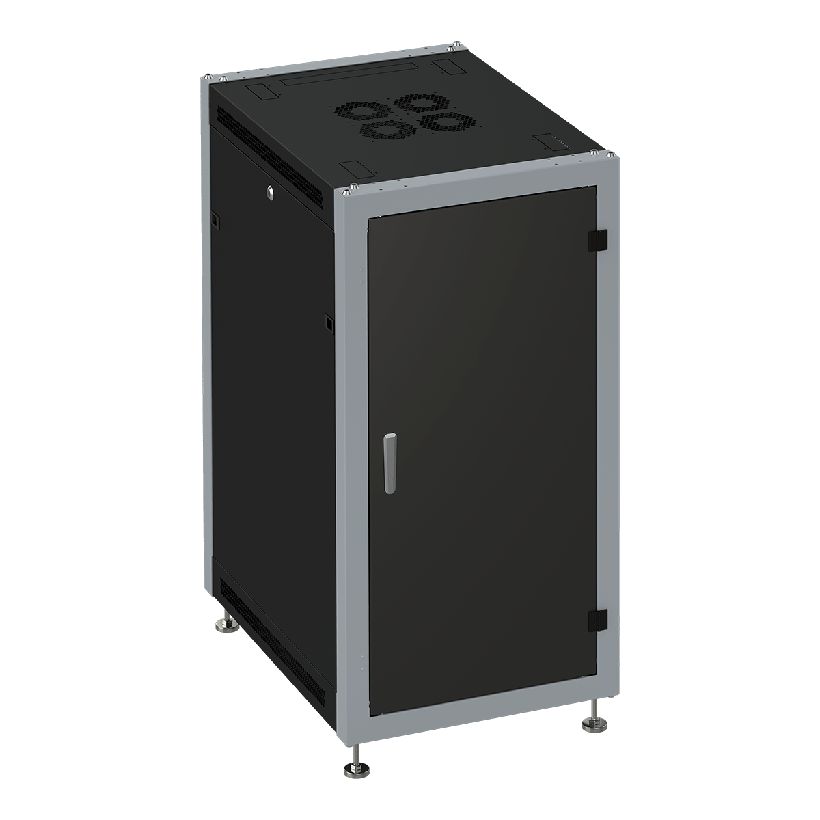

SL 6627.922 (27U)Исполнение .922.

Высота U	27
Ширина, мм	600
Глубина, мм	600
Высота, мм	1330

SL 6633.922 (33U)Исполнение .922.

Высота U	33
Ширина, мм	600
Глубина, мм	600
Высота, мм	1600

SL 6637.922 (37U)Исполнение .922.

Высота U	37
Ширина, мм	600
Глубина, мм	600
Высота, мм	1780

SL 6642.922 (42U)Исполнение .922.

Высота U	42
Ширина, мм	600
Глубина, мм	600
Высота, мм	2000

Как это работает и подключается

Съёмные боковые панели на замках обеспечивают контроль доступа к телеком-оборудованию.
Сверху и снизу по четыре кабельных ввода; перфорация на боковых поверхностях сверху и снизу даёт естественную вентиляцию; предусмотрена установка активной вентиляции.
Нагрузка до 800 кг; категория по IP — IP20; покрытие — полимерно-порошковая краска с предварительным фосфатированием.
Двери: передняя — стекло IP41, одностворчатая глухой металл IP51, одностворчатая или двустворчатая перфорированная IP20; задняя — одностворчатая глухой металл IP51, одностворчатая или двустворчатая перфорированная IP20. Цвет — черный RAL9004 или серый RAL7035.
Вес шкафа 15U: 600 мм — 37 кг, 800 мм — 45 кг, 1000 мм — 53 кг; 18U: 46, 52 и 60 кг; 22U: 51, 59 и 67 кг; 33U: 73, 83 и 93 кг; 37U: 80, 90 и 101 кг; 42U: 88, 99 и 110 кг (для глубин 600, 800 и 1000 мм). Для 27U страница даёт 44, 52 и 62 кг — меньше, чем для 22U; проверьте у поставщика.
В комплекте: регулируемые опоры, инструмент для сборки и комплект крепежа (50 шт.). Гарантия 36 месяцев; соответствие ГОСТ 32127-2013 / ГОСТ 28601.1 (19” по МЭК297).

Монтаж

Ввод кабеля — через крышу и/или днище; вводные окна расположены напротив передних и задних 19-дюймовых профилей. Перед вводом демонтируйте заглушку; от пыли и мелких частиц применяются щёточные вводы BE 0501.000.
Перед загрузкой оборудованием выставьте шкаф строго вертикально и перенесите нагрузку на регулируемые опоры.
Для сборки и перемещения можно установить роликовые опоры (приобретаются дополнительно, с фиксаторами-«тормозами»).

Примеры

Административные и публичные помещения

Шкаф с обзорным стеклом в передней двери для телекоммуникационных и серверных сетей внутри помещений.

Частые вопросы

Чем отличаются исполнения .712/.912/.922/.944?

Дверями (стекло, глухой металл, перфорация одно- или двустворчатая) и цветом. Расшифровка есть в таблице моделей.

Какая нагрузка?

До 800 кг.

Есть ли активная вентиляция?

Предусмотрена установка активной вентиляции, в базе не входит — см. вентилятор FU 0014.001 и панель PD 0404.000.

Нюансы и грабли

Не грузить шкаф до выравнивания и переноса нагрузки на регулируемые опоры.
Не оставлять кабельные вводы открытыми без щёточных вводов — в шкаф попадает пыль.
Высоты в таблице — данные страниц изделий; сверяйте с паспортом при проектировании.
