АПВС-11/АПВС-11К — передатчик и приёмник TV-сигнала по витой паре до 2200 м (снята с производства)

Комплект передатчик и приёмник для передачи обычного TV-сигнала по витой паре (ТППэп или UTP CAT5E) до 2200 м с регулируемой дальностью. Сняты с производства, оставлены как справочные.

Аппаратура передачи видеосигнала по витой паре АПВС-11

Модели семейства

АПВС-11Базовое исполнение передатчика и приёмника в отдельных корпусах.

Дальность передачи	до 2200 м по кабелю ТППэп; до 900 м по UTP CAT 5E
Питание передатчика	230 В AC ±10% (или 24 В АС, 12/24 В DC ±10% по выбору пользователя)
Питание приёмника	12 В DC ±10%
Защита от импульсных перенапряжений	разрядный ток (8/20 мкс) до 10 кА по входу и выходу передатчика; до 10 кА по входу приёмника
Диапазон рабочих температур	-40 °С ÷ +50 °С
Габариты передатчика и приёмника	45 х 75 х 110 мм

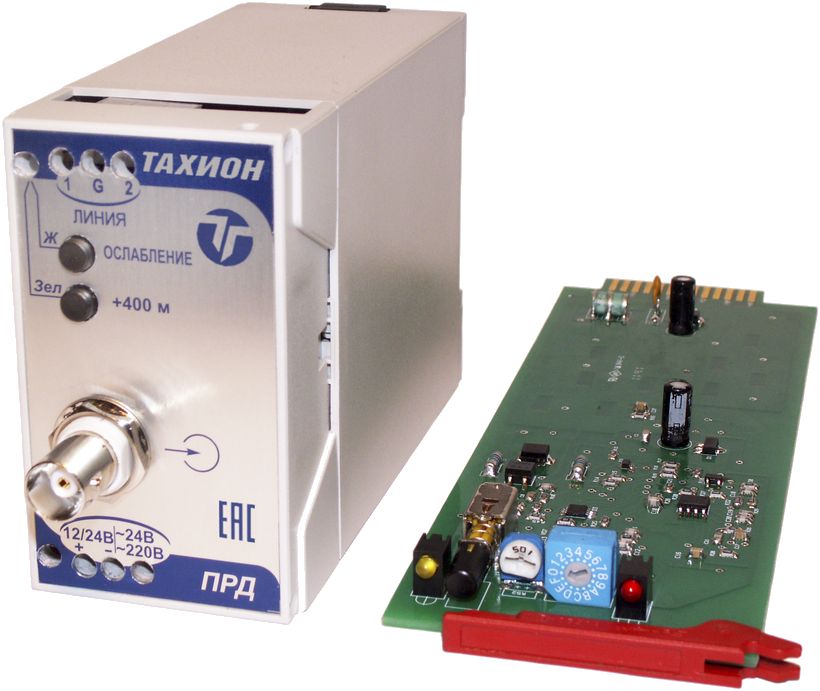

АПВС-11ККрейтовое исполнение приёмника (для установки в стойку каркаса), тот же передатчик.

Дальность передачи	до 2200 м по кабелю ТППэп; до 900 м по UTP CAT 5E
Питание передатчика	230 В AC ±10% (или 24 В АС, 12/24 В DC ±10%)
Питание приёмника	12 В DC ±10%
Диапазон рабочих температур	-40 °С ÷ +50 °С
Габариты передатчика	45 х 75 х 110 мм
Габариты приёмника (крейтовое исполнение)	164,25 х 55,5 х 13,5 мм

Как это работает и подключается

Пользователь самостоятельно выбирает рабочую дальность передатчика с дискретностью 100 м под конкретную длину кабеля.
Передатчик и приёмник имеют защиту по входу/выходу от импульсных перенапряжений на разрядный ток до 10 кА (8/20 мкс).

Монтаж

Кабель — витая пара ТППэп (до 2200 м) либо компьютерный UTP CAT 5E (до 900 м), дальность настраивается на передатчике.
Питание передатчика можно взять от 230 В AC либо от 24 В AC/12-24 В DC — выбор при монтаже, приёмник питается от 12 В DC.

Примеры

Аналоговая камера на большом удалении

АПВС-11 держит TV-сигнал по витой паре до 2200 м с шагом настройки дальности 100 м, дальше обычного коаксиала.

Много приёмников в одной стойке

АПВС-11К — крейтовый приёмник для установки нескольких каналов в один каркас вместо отдельных корпусов.

Частые вопросы

Какая максимальная дальность передачи?

До 2200 м по кабелю ТППэп или до 900 м по UTP CAT 5E, с шагом настройки дальности 100 м.

Чем АПВС-11К отличается от АПВС-11?

Тот же передатчик, но приёмник в крейтовом исполнении меньшего размера — для монтажа в стойку с несколькими каналами.

Нюансы и грабли

Модели сняты с производства — актуальный аналог у Тахион уточнять отдельно.
Крейтовый приёмник АПВС-11К требует отдельного каркаса для установки в стойку (не работает как отдельно стоящий корпус).

Документация

Тахион — страница изделия «Аппаратура передачи видеосигнала по витой паре АПВС-11» на сайте производителя (https://tahion.spb.ru/product/apparatura-peredachi-videosignala-po-vitoj-pare-apvs-11k/)
Тахион — страница изделия «Аппаратура передачи видеосигнала по витой паре АПВС-11К»
