Тахион · передача видеосигнала по витой паре
АПВС-3М/АПВС-5М/АПВС-5 AHD — компактные передатчики и приёмники видеосигнала по витой паре
Передатчик и приёмник в компактных корпусах (около 47-64×42,5×25-27,5 мм) для видео по витой паре ТППэп или UTP CAT 5E. АПВС-3М/5М — обычный TV-сигнал, АПВС-5 AHD — ещё и сигнал AHD.
Модели семейства
АПВС-3М (снята с производства)Дальность до 500 м, самый компактный корпус.
| Напряжение питания | 12 В DC стабилизированное ±5% |
| Ток потребления | не более 40 мА |
| Дальность передачи | 0-500 м |
| Диапазон рабочих частот | 50 Гц - 6 МГц |
| Неравномерность АЧХ | не более 2 дБ |
| Защита от импульсных перенапряжений | 10 кА (8/20 мкс): двухступенчатая на передатчике, трёхступенчатая на приёмнике |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Габариты одного блока | 47 х 42,5 х 25 мм |

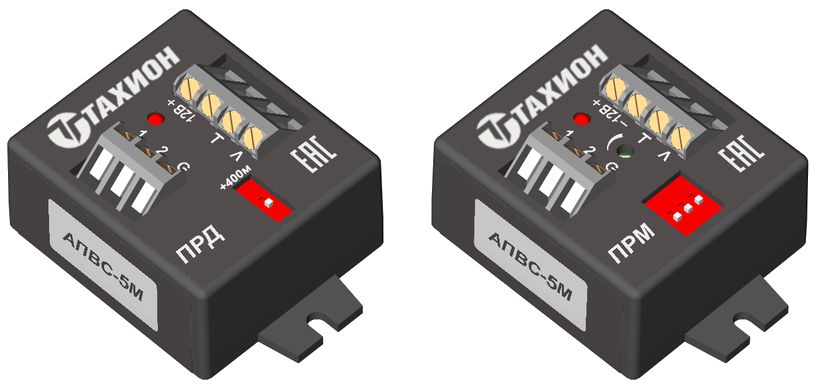

АПВС-5МДальность до 1100 м по ТППэп / 900 м по UTP CAT 5E.
| Напряжение питания | 12 В DC стабилизированное ±5% |
| Ток потребления | передатчик не более 45 мА, приёмник не более 35 мА |
| Дальность передачи | 0-1100 м |
| Диапазон рабочих частот | 50 Гц - 6 МГц |
| Неравномерность АЧХ | не более 1 дБ |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Габариты одного блока | 47 х 42,5 х 25 мм |
| Габариты в упаковке | 64 х 42,5 х 25,8 мм |

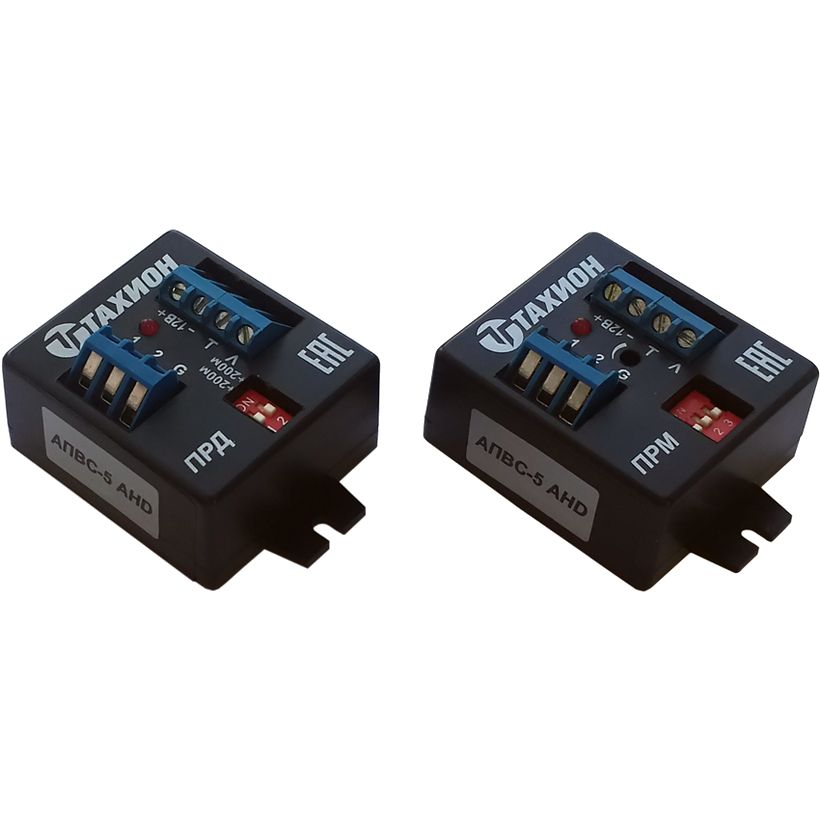

АПВС-5 AHD (снята с производства)Тот же корпус, что у АПВС-5М, но передаёт также AHD 1,3/2 MPix, дальность 1100 м (ТППэп) / 900 м (UTP CAT 5E), более широкая полоса.
| Напряжение питания | 12 В DC стабилизированное ±5% |
| Ток потребления | не более 50 мА |
| Дальность передачи | по ТППэп 0-1100 м; по UTP CAT 5E 0-900 м |
| Диапазон рабочих частот | 50 Гц ÷ 15 МГц |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Габариты | 64 х 42,5 х 25,8 мм |
| Вес комплекта в упаковке | не более 0,11 кг |
Как это работает и подключается
- Устройства пассивно преобразуют сигнал для передачи по витой паре и обратно — передатчик и приёмник запитываются от 12 В DC.
- Защита от импульсных перенапряжений рассчитана на разрядный ток 10 кА (8/20 мкс): двухступенчатая на входе/выходе передатчика, трёхступенчатая на входе приёмника.
Монтаж
- Кабель — витая пара ТППэп или компьютерный UTP CAT 5E, дальность зависит от модели (500/1100 м).
- Малые габариты блоков (около 47х42,5х25 мм) позволяют разместить пару рядом с камерой и на приёмном конце без отдельного корпуса.
Примеры
Аналоговая камера в пределах 500-1100 м
АПВС-3М (до 500 м) и АПВС-5М (до 1100 м) — пассивная пара для обычного TV-сигнала без активной электроники в кабеле.
Камера AHD высокого разрешения
АПВС-5 AHD добавляет полосу до 15 МГц для передачи AHD 1,3/2 MPix по той же витой паре, но снята с производства.
Частые вопросы
Чем АПВС-3М отличается от АПВС-5М?
Тот же принцип работы, но АПВС-5М держит вдвое большую дальность (1100 м против 500 м у АПВС-3М) при меньшей неравномерности АЧХ (1 дБ против 2 дБ).
Нюансы и грабли
- АПВС-3М, АПВС-5 AHD и АПВС-К8 TVI сняты с производства — актуальна из этой линейки только АПВС-5М; для новых проектов проверять у Тахион текущий ассортимент.
- У АПВС-3М/5М полоса ограничена 6 МГц — для HD-сигналов (AHD/TVI) эти модели не подходят, нужны отдельные АПВС-5 AHD или АПВС-TVI.
Документация
- Тахион — страница изделия «АПВС-3М» на сайте производителя (https://tahion.spb.ru/product/apparatura-peredachi-videosignala-po-vitoj-pare-apvs-5m/)
- Тахион — страница изделия «АПВС-5М»
- Тахион — страница изделия «АПВС-5 AHD»
