АПВС-TVI/АПВС-К8 TVI — передача HD-сигнала TVI/CVI по витой паре, одноканальная пара и групповой 8-канальный приёмник
Передатчик и приёмник HD-сигналов TVI и CVI по витой паре F/UTP CAT 5E до 450-500 м, пластиковые корпуса на DIN-рейку. Групповой 8-канальный приёмник АПВС-К8 TVI снят с производства.
Модели семейства
АПВС-TVIПередатчик + приёмник, DIN-рейка 35 мм, IP20.
| Напряжение питания | 12 В DC стабилизированное ±5% |
| Ток потребления | передатчик не более 70 мА, приёмник не более 120 мА |
| Дальность передачи (F/UTP CAT 5E) | TVI до 450 м; CVI до 500 м |
| Диапазон рабочих частот | 50 Гц ÷ 15 МГц |
| Защита от импульсных перенапряжений | 10 кА (8/20 мкс): двухступенчатая на передатчике, трёхступенчатая на приёмнике |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Степень защиты | IP20 |
| Габариты | 89 х 58,5 х 35 мм (в таблице характеристик — 35х90х60 мм) |

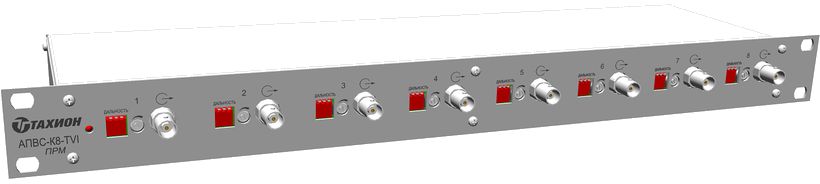

АПВС-К8 TVI (снята с производства)Групповой 8-канальный приёмник для АПВС-TVI передатчиков, со встроенным блоком питания 220 В AC.
| Питание | 220 В AC; встроенный блок питания 150-240 В AC → 12 В DC ±5%, 1,5 А |
| Дальность передачи в паре с АПВС-TVI | TVI до 450 м; CVI до 500 м |
| Защита по входу | трёхступенчатая, разрядный ток 10 кА (8/20 мкс) |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Степень защиты | IP20 |
| Габариты | 482,6 х 44 х 150 мм |
| Вес комплекта в упаковке | не более 2 кг |
Как это работает и подключается
- АПВС-TVI — пассивная пара приёмник/передатчик на 12 В DC; АПВС-К8 TVI принимает сигналы от нескольких передатчиков АПВС-TVI одновременно и работает от 220 В AC через встроенный блок питания.
- Дальность зависит от стандарта: TVI — до 450 м, CVI — до 500 м по одному и тому же кабелю F/UTP CAT 5E.
Монтаж
- Корпуса передатчика/приёмника — пластик, крепление на 35-мм DIN-рейку, степень защиты IP20 — для установки внутри шкафа/помещения, не под открытым небом.
- АПВС-К8 TVI работает только в паре с передатчиками АПВС-TVI, отдельно как универсальный приёмник других стандартов не заявлен.
Примеры
Одна HD-камера TVI/CVI
Пара АПВС-TVI на DIN-рейке передаёт сигнал по витой паре F/UTP CAT 5E до 450-500 м в зависимости от стандарта.
Несколько камер на один пост наблюдения
На приёмном конце вместо отдельных приёмников — групповой АПВС-К8 TVI на 8 каналов с одним блоком питания.
Частые вопросы
На какую дальность рассчитан АПВС-TVI?
До 450 м для сигнала TVI и до 500 м для CVI по витой паре F/UTP CAT 5E.
Можно ли принять сигналы от нескольких АПВС-TVI в одном месте?
Да, для этого был групповой 8-канальный приёмник АПВС-К8 TVI, но он снят с производства.
Нюансы и грабли
- В характеристиках АПВС-TVI габариты указаны дважды по-разному: 89х58,5х35 мм в описании и 35х90х60 мм в таблице — по сути один и тот же корпус, но числа не совпадают, сверять по паспорту.
- АПВС-К8 TVI снят с производства — под новый проект с несколькими TVI/CVI-камерами уточнять у Тахион актуальный групповой приёмник.
Документация
- Тахион — страница изделия «АПВС-TVI» на сайте производителя (https://tahion.spb.ru/product/apparatura-peredachi-videosignala-po-vitoj-pare-apvs-tvi/)
- Тахион — страница изделия «АПВС-К8 TVI (снята с производства)»
