БЗЛ-ЕП4/ЕП4х2 — грозозащита портов Ethernet с PoE, DIN-рейка

Модуль защиты от импульсных перенапряжений линии данных и линии питания PoE (802.3af/at/bt) на 4 или 8 портов Ethernet, в алюминиевом корпусе на 35-мм DIN-рейку.

Блок защиты портов Ethernet с питанием PoE БЗЛ-ЕП4/ЕП4х2 (DIN)

Модели семейства

БЗЛ-ЕП44 защищаемых порта.

Количество портов	4
Стандарты PoE	IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt
Uc линия данных / линия питания	6 В DC / 58 В DC
Разрядный ток (8/20 мкс) линия-линия/линия-земля	100 А/2 кА (данные и питание)
Уровень напряжения защиты Up линия-линия/линия-земля	данные 20 В/550 В; питание 120 В/550 В
Степень защиты	IP20
Корпус	алюминиевый, крепление на 35-мм DIN-рейку
Зона молниезащиты	2-3 по ГОСТ Р МЭК 62305-1
Тип подключения	RJ45-RJ45

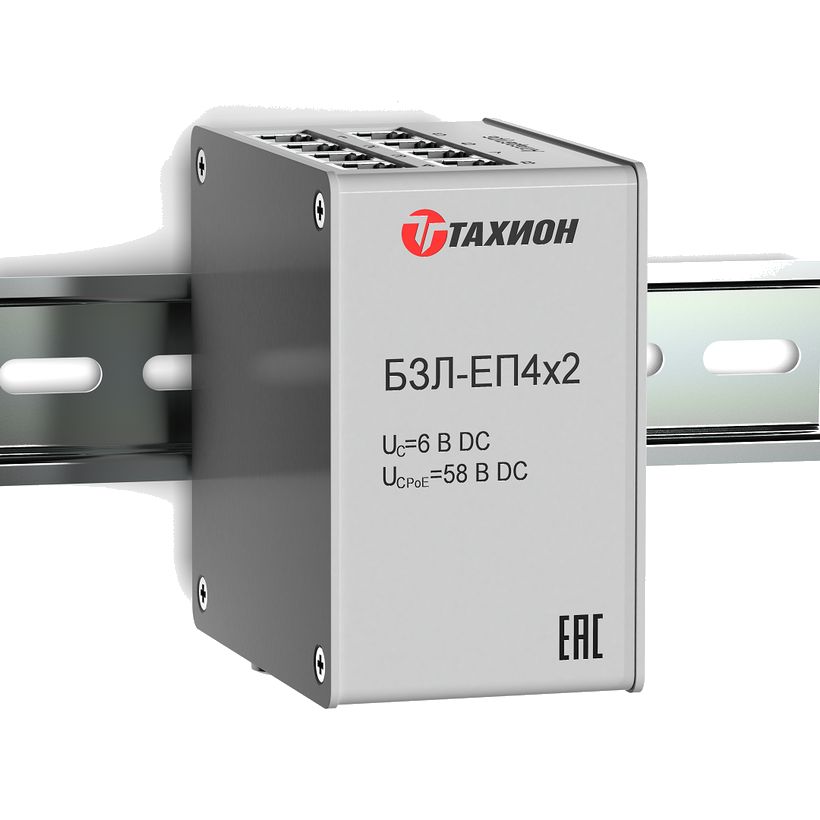

БЗЛ-ЕП4х28 защищаемых портов в том же DIN-корпусе.

Количество портов	8
Uc линия данных / линия питания	6 В DC / 58 В DC
Номинальный рабочий ток данные/питание	600 мА / 1200 мА
Разрядный ток (8/20 мкс)	100 А/2 кА (данные и питание)
Уровень напряжения защиты Up линия-линия/линия-земля	данные 20 В/550 В; питание 120 В/550 В
Время срабатывания	<10 нс (линия-линия) / <100 нс (линия-земля)
Вносимое затухание	<2 дБ (<250 МГц)
Диапазон рабочих температур	-55 °С ÷ +85 °С
Габариты	52 х 91 х 92,5 мм
Вес в упаковке	0,35 кг
Категория испытаний МЭК 61643-21	С1, С2

Как это работает и подключается

Защита реализована раздельно для линии данных и линии питания PoE — у каждой свои параметры разрядного тока и уровня защиты.
Модуль нужно устанавливать в пределах 2-3 зон молниезащиты по ГОСТ Р МЭК 62305-1, в непосредственной близости от защищаемого оборудования, и заземлять через клемму PE.

Монтаж

Крепление — на 35-мм DIN-рейку, тип подключения RJ45-RJ45 (проходной модуль).
Для установки в монтажную коробку есть совместимые аксессуары КМ-1 и КМ-4.

Примеры

Группа камер на DIN-рейке в щите

БЗЛ-ЕП4/ЕП4х2 ставится рядом с коммутатором PoE в электрическом щите или монтажной коробке, а не в стойке.

Частые вопросы

На сколько портов рассчитан БЗЛ-ЕП4х2?

На 8 портов Ethernet с PoE, в том же DIN-корпусе, что и БЗЛ-ЕП4 на 4 порта.

Нюансы и грабли

БЗЛ-ЕП4х2 защищает 8 портов, а не 4х2=отдельно два блока — это один модуль на 8 линий в корпусе БЗЛ-ЕП4 по габаритам.
Диапазон рабочих температур широкий (-55…+85 °С), но это температура самого модуля защиты — не значит, что защищаемое оборудование (камера, коммутатор) выдержит те же условия.

Документация

Тахион — страница изделия «БЗЛ-ЕП4» на сайте производителя (https://tahion.spb.ru/product/blok-zashhity-portov-v-seti-ethernet-c-pitaniem-roe-bzl-ep4-2/)
Тахион — страница изделия «БЗЛ-ЕП4х2»
