БЗЛ-ЕП8/ЕП16 — грозозащита портов Ethernet с PoE, 19″ 1U
Тот же принцип защиты линии данных и линии питания PoE, что у БЗЛ-ЕП4/ЕП4х2, но в металлическом корпусе высотой 1U для установки в 19″ стойку, на 8 или 16 портов.
Модели семейства
БЗЛ-ЕП88 защищаемых портов, 1U 19″.
| Количество портов | 8 |
| Номинальное рабочее напряжение данные/питание | 5 В DC / 48 В DC |
| Uc линия данных / линия питания | 6 В DC / 60 В DC |
| Номинальный рабочий ток | 600 А (данные) / 1200 А (питание) — по таблице паспорта |
| Разрядный ток (8/20 мкс) | 100 А/2 кА (данные и питание) |
| Уровень напряжения защиты Up линия-линия/линия-земля | данные 20 В/550 В; питание 120 В/550 В |
| Диапазон рабочих температур | -55 °С ÷ +85 °С |
| Габариты | 482,6 х 44 (1U) х 152 мм |
| Вес в упаковке | 2,3 кг |
| Категория испытаний МЭК 61643-21 | С1, С2 |

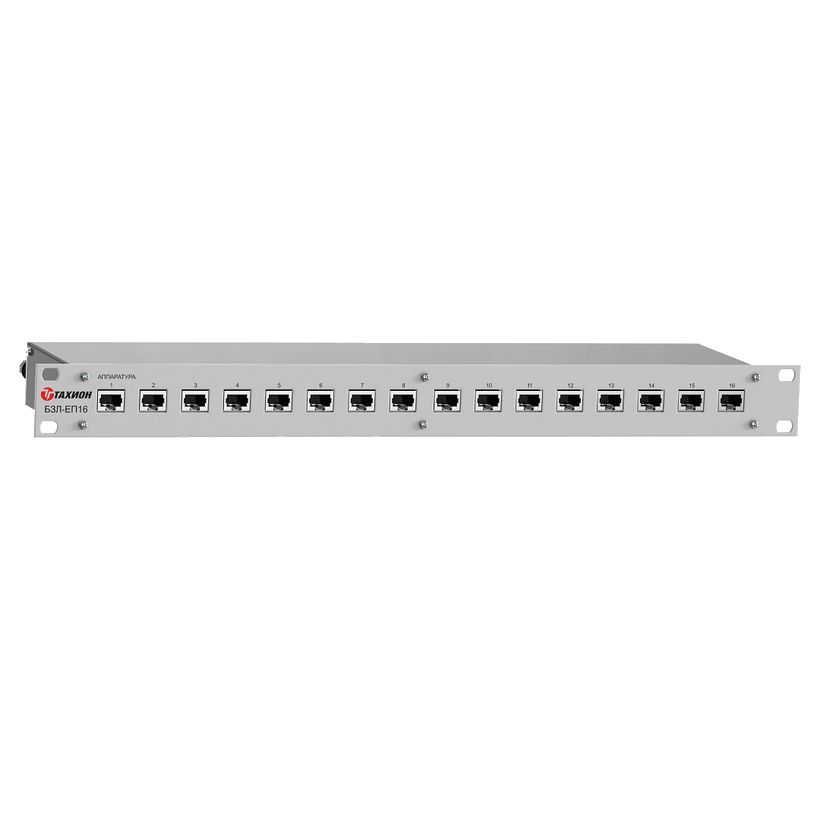

БЗЛ-ЕП1616 защищаемых портов, тот же 1U корпус.
| Количество портов | 16 |
| Uc линия данных / линия питания | 6 В DC / 58 В DC |
| Номинальный рабочий ток данные/питание | 600 мА / 1200 мА |
| Разрядный ток (8/20 мкс) | 100 А/2 кА (данные и питание) |
| Время срабатывания | <10 нс (линия-линия) / <100 нс (линия-земля) |
| Диапазон рабочих температур | -55 °С ÷ +85 °С |
| Габариты | 482,6 х 44 (1U) х 152 мм |
| Вес в упаковке | 2,3 кг |
Как это работает и подключается
- Защита разделена на линию данных и линию питания PoE, как и в DIN-исполнении БЗЛ-ЕП4 — только корпус другой, под 19″ стойку.
- Устанавливается в пределах 2-3 зон молниезащиты по ГОСТ Р МЭК 62305-1, обязательно заземляется через клемму PE на задней панели.
Монтаж
- Габариты 482,6х44(1U)х152 мм — стандартный 19″ форм-фактор, крепится непосредственно в стойку рядом с защищаемым коммутатором.
- Подключение к контуру защитного заземления — через клемму PE на задней панели блока, обязательно перед вводом в эксплуатацию.
Примеры
Стойка с большим коммутатором PoE
БЗЛ-ЕП8/ЕП16 занимает 1U рядом с коммутатором и защищает сразу все его порты от импульсных перенапряжений.
Частые вопросы
В чём разница между DIN- и 19″-исполнением БЗЛ-ЕП?
Электрические параметры защиты те же, отличается только корпус: БЗЛ-ЕП4/ЕП4х2 — DIN-рейка, БЗЛ-ЕП8/ЕП16 — 19″ 1U для стойки.
Нюансы и грабли
- Указанный номинальный рабочий ток по линии данных в таблице паспорта БЗЛ-ЕП8 записан как «600 А» — это явно противоречит порядку величин (600 мА у аналогичного БЗЛ-ЕП16); скорее опечатка производителя, сверять по паспорту перед расчётом.
- Оба исполнения (8 и 16 портов) занимают одинаковый 1U и вес — при выборе ориентироваться только на число портов, а не на габариты.
Документация
- Тахион — страница изделия «БЗЛ-ЕП8» на сайте производителя (https://tahion.spb.ru/product/blok-zashhity-portov-v-seti-ethernet-c-pitaniem-roe-bzl-ep816-bzl-ep-8/)
- Тахион — страница изделия «БЗЛ-ЕП16»
