Корунд-Компакт ТВК-61/62/63 — компактная сетевая камера в термокожухе (снята с производства)

Компактная цветная IP-камера день/ночь Full HD в термокожухе, вариообъектив или моторизированный объектив, питание 24 В DC или PoE/PoE+. Все исполнения — модели, снятые с производства.

Видеокамера сетевая серии «Корунд-Компакт» ТВК-61/62/63

Модели семейства

ТВК-61IP-5Г-V2812-24VDCВариообъектив 2,8-12 мм, питание 24 В DC.

Разрешение	1920×1080 (Full HD, 2 Мп)
Чувствительность	0,001 лк (днём) / 0,0001 лк (ночью), F=1,2
Объектив	вариофокальный 2,8-12 мм
Питание	24 В DC
Рабочая температура	–65°С ÷ +50°С при обогреве 17,6 Вт, –45°С ÷ +50°С при 11,2 Вт (джампер X3)
Вывод кабеля	2 гермоввода ⌀ 4,5-8 мм
Вес в упаковке	2,5 кг

ТВК-62IP-5Г-V2812-24VDCРасширенная версия с H.265+/двумя потоками, объектив 2,8-12 мм, слот TF-карты.

Тип камеры	цветная день/ночь, электромеханический ИК-фильтр
Матрица	1/2,8” CMOS
Разрешение	1920×1080 (Full HD, 2 Мп)
Формат сжатия	H.265+, H.265, H.264, MJPEG
Объектив	2,8-12 мм
Динамический диапазон	80 дБ
Дискретные входы/выходы	1/1
Карта памяти	до 64 Гб TF Card
Питание	24 В DC ±10%
Мощность обогрева	17,6 Вт / 11,2 Вт

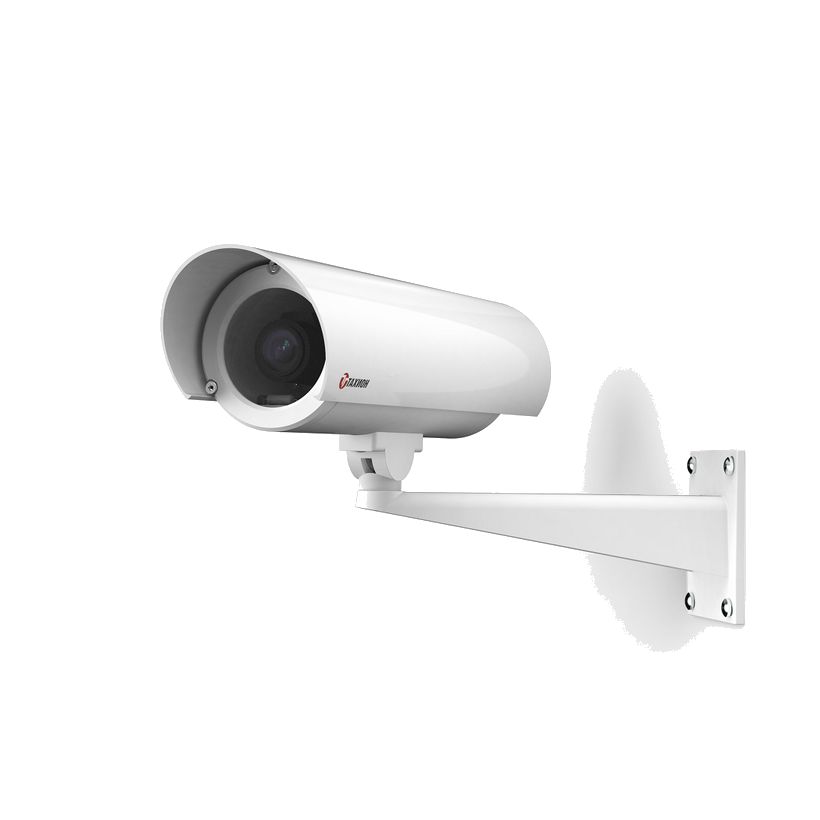

ТВК-62IP-5Г-V2812-PoE+Та же камера ТВК-62, питание PoE/PoE+ вместо 24 В DC.

Объектив	2,8-12 мм
Разрешение	1920×1080 (Full HD, 2 Мп)
Мощность обогрева	17,6 Вт / 11,2 Вт

ТВК-62IP-5Г / 5Р-M2812-24VDC (моторизированный)Моторизированный объектив 2,7-13,5 мм с автофокусировкой, питание 24 В DC.

Объектив	моторизированный 2,7-13,5 мм
Разрешение	1920×1080 (Full HD, 2 Мп)
Потребляемая мощность (обогрев вкл.)	24,6 Вт / 18,2 Вт
Потребляемая мощность (обогрев выкл.)	7 Вт
Мощность обогрева	17,6 Вт / 11,2 Вт

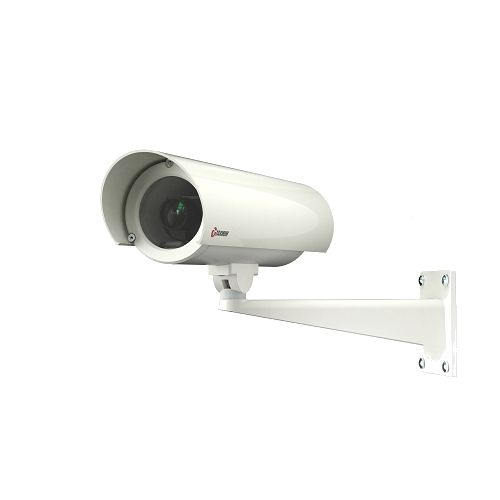

ТВК-61/63IP-5Г-M2812-PoE+ (моторизированный)Моторизированный объектив, питание по стандарту IEEE 802.3af (PoE) или IEEE 802.3at (PoE+).

Объектив	моторизированный 2,7-13,5 мм
Питание	IEEE 802.3af (PoE) или IEEE 802.3at (PoE+)
Мощность обогрева	17,6 Вт / 11,2 Вт
Рабочая температура	–65°С ÷ +50°С при 17,6 Вт, –45°С ÷ +50°С при 11,2 Вт

Как это работает и подключается

Мощность обогрева переключается джампером X3: положение «17» — 17,6 Вт (диапазон до –65°С), положение «11» — 11,2 Вт (диапазон до –45°С).
Версии с моторизированным объективом (M2812, 2,7-13,5 мм) поддерживают автофокусировку по сети; версии V2812/V550 — фиксированный вариообъектив без мотора.
PoE-исполнения подключаются напрямую по Ethernet (IEEE 802.3af/at) без отдельного источника 24 В.

Монтаж

Кабельный вывод — 2 гермоввода под кабель Ø4,5-8 мм; учитывать при подготовке трассы.

Примеры

Одна платформа, разная оптика и питание

ТВК-61/62/63 отличаются вариантом объектива (фикс. вариообъектив V2812/V550 или моторизированный M2812) и типом питания (24 В DC либо PoE/PoE+) — базовая платформа камеры и термокожух общие.

Частые вопросы

Чем отличаются ТВК-61 и ТВК-62 в линейке Корунд-Компакт?

ТВК-62 — расширенная версия: H.265+, одновременная передача двух потоков, слот TF-карты, аналоговый видеовыход BNC. ТВК-61 — базовая версия без этого набора.

Можно ли взять камеру с моторизированным объективом?

Да, версии с индексом M2812 (объектив 2,7-13,5 мм) выпускались для ТВК-61/62/63 как с питанием 24 В DC, так и по PoE/PoE+.

Нюансы и грабли

ТВК-62 (с расширенным набором функций: H.265+, два потока, TF-карта, BNC) не путать с более простым ТВК-61 — набор характеристик разный при похожем корпусе и питании.
Мощность обогрева и рабочий диапазон температур зависят от положения джампера X3, а не только от модели камеры.
Все перечисленные исполнения — модели, снятые с производства.

Документация

Тахион — страница изделия «ТВК-61IP-5Г-V2812-24VDC» (https://tahion.spb.ru/product/videokamera-setevaya-serii-korund-kom-7/)
Тахион — страница изделия «ТВК-61IP-5Г-V550-24VDC» (https://tahion.spb.ru/product/videokamera-setevaya-serii-korund-kom-2/) — та же папка.
Тахион — страницы изделий ТВК-62IP-5Г/5Р (V2812/V550, 24VDC и PoE+) — папка (вошла в эту карточку).
Тахион — страницы изделий ТВК-61/62/63 с моторизированным объективом M2812 (24VDC и PoE+) — папка (вошла в эту карточку).
