Корунд-МК ТВК-60/61 — миниатюрная сетевая камера в термокожухе
Цветная IP-камера день/ночь Full HD в термокожухе: ТВК-60 с фиксированным (2,8/3,6 мм), ТВК-61 с вариообъективом (2,8-12/5-50 мм) или моторизованным (2,7-13,5 мм); 12 В DC или PoE/PoE+.
Модели семейства
ТВК-60IP-5-F28-12VDCФиксированный объектив 2,8 мм, питание 12 В DC.
Тип камеры
цветная день/ночь, электромеханический ИК-фильтр
Матрица
1/2,8” CMOS
Разрешение
1920×1080 (Full HD, 2 Мп)
Объектив
фиксированный 2,8 мм
Чувствительность
0,01 лк (днём) / 0,001 лк (ночью), F=1,2
Питание
12 В DC ±10%
Мощность обогрева
3 Вт
Потребляемая мощность
5 Вт (обогрев вкл.) / 2 Вт (обогрев выкл.)
Рабочая температура
–40°С ÷ +50°С
Вывод кабеля
2 гермоввода ⌀ 4,5-8 мм (один с заглушкой)
Вес в упаковке
1,5 кг
ТВК-60IP-5-F28-PoE / F36-PoEТот же корпус, питание по PoE/PoE+, объектив 2,8 или 3,6 мм.
Объектив
фиксированный 2,8 мм или 3,6 мм
Питание
IEEE 802.3af (PoE) или IEEE 802.3at (PoE+)
Мощность обогрева
3 Вт
Потребляемая мощность
5 Вт (обогрев вкл.) / 2 Вт (обогрев выкл.)

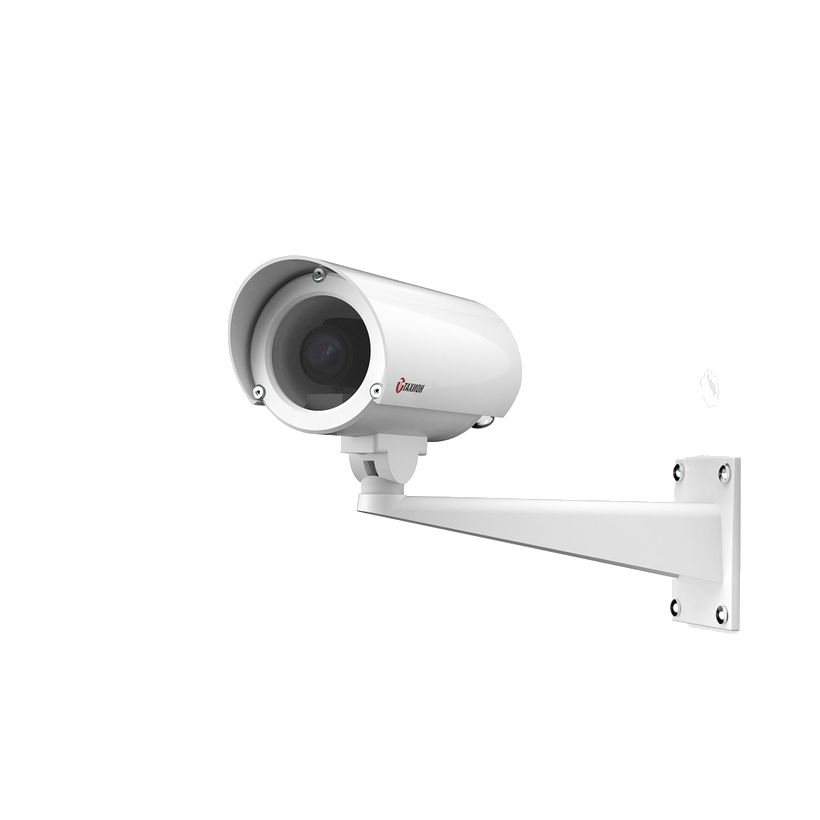

ТВК-61IP-5-V2812-12VDCВариообъектив 2,8-12 мм, питание 12 В DC.
Объектив
вариофокальный 2,8-12 мм
Чувствительность
0,001 лк (днём) / 0,0001 лк (ночью)
Питание
12 В DC ±10%
Потребляемая мощность
7 Вт (обогрев вкл.) / 4 Вт (обогрев выкл.)
Вес в упаковке
1,5 кг
ТВК-61IP-5-V550-12VDC / PoEВариообъектив 5-50 мм, питание 12 В DC либо PoE/PoE+.
Объектив
вариофокальный 5-50 мм
Чувствительность
0,001 лк (днём) / 0,0001 лк (ночью)
Потребляемая мощность
7 Вт (обогрев вкл.) / 4 Вт (обогрев выкл.)

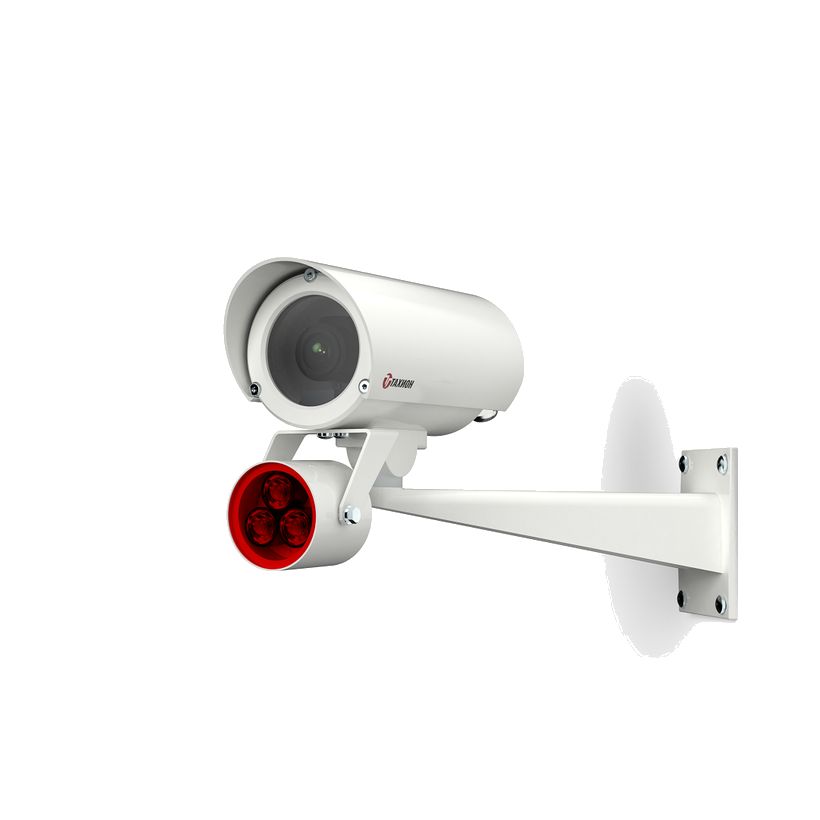

ТВК-60IP-5-F28-12VDC (с ИК-подсветкой)Тот же ТВК-60, дополнен встроенным ИК-прожектором ПИП-30/20.
Объектив
фиксированный 2,8 мм
ИК-прожектор
ПИП-30/20 (-50/10)
Предельная дальность при освещённости 1 лк
32 м
Управление прожектором
по сенсору освещённости или сухим контактом на минус блока питания
Защита прожектора
от переполюсовки и от перегрева (автоотключение/автовключение)
Вес прожектора
0,4 кг
ТВК-61 с моторизированным объективом (2,7-13,5 мм, 12VDC)Моторизированный объектив с автофокусировкой.
Объектив
моторизированный 2,7-13,5 мм
Чувствительность
0,001 лк (днём) / 0,0001 лк (ночью)
Питание
12 В DC ±10%
Потребляемая мощность
7 Вт (обогрев вкл.) / 4 Вт (обогрев выкл.)
Как это работает и подключается
Все исполнения — цветные камеры день/ночь с электромеханическим ИК-фильтром, форматы сжатия H.265+/H.265/H.264/MJPEG, ONVIF 2.4.
Питание — либо 12 В DC ±10% от отдельного источника, либо по PoE/PoE+ (IEEE 802.3af/at) напрямую по Ethernet.
Кабельный вывод — 2 гермоввода Ø4,5-8 мм, один из них штатно закрыт заглушкой.
Монтаж
Рабочий диапазон –40°С ÷ +50°С для всей линейки — холоднее, чем у линейки ТВК-94/97 (там до –60°С), учитывать при выборе для арктических объектов.
Примеры
Фиксированный объектив или вариообъектив в одном корпусе
ТВК-60 (2,8/3,6 мм фикс.) и ТВК-61 (2,8-12/5-50 мм вариообъектив либо 2,7-13,5 мм моторизированный) — тот же термокожух и питание, разная оптика.
Частые вопросы
Чем ТВК-60 отличается от ТВК-61?
ТВК-60 — с фиксированным объективом (2,8 или 3,6 мм), ТВК-61 — с вариообъективом (2,8-12 или 5-50 мм) либо моторизированным (2,7-13,5 мм). Термокожух, электроника и питание одинаковые.
Нюансы и грабли
ТВК-60 — только фиксированный объектив (2,8 или 3,6 мм); за вариообъективом или моторизированной оптикой нужен ТВК-61.
У версии с моторизированным объективом потребление выше (7/4 Вт), чем у версии с фиксированным (5/2 Вт) — учитывать при расчёте бюджета PoE.
