Корунд-МК Смарт ТВК-65-IP-5 — компактная всепогодная IP-камера с DSP и опциональной ИК-подсветкой

Всепогодная камера на RTOS с двухъядерным DSP XM530AI: Black light до 0,0001 лк; объектив F36, V2812 или M2812; 12 В DC или PoE; часть исполнений со встроенным ИК-прожектором.

Видеокамера сетевая серии «Корунд-МК Смарт» ТВК-65-IP-5

Модели семейства

ТВК-65-IP-5-F36-12VDCФиксированный объектив 3,6 мм, питание 12 В DC, без ИК-подсветки.

Матрица	2,0 Мп 1/3” Black light illumination CMOS, 0,0001 лк (цвет/ч/б) при F1.2
Разрешение	основной поток 1920×1080 при 25 к/с, 1280×720 при 25 к/с; доп. поток 704×576 при 25 к/с
Формат сжатия	H.265AI/H.265+ (совместимо с H.265/H.264), 2 потока, 0,1-8 Мб/с
Объектив	фиксированный 3,6 мм
Питание	12 В DC
Потребляемая мощность	6 Вт
Степень защиты	IP66/IP68
Рабочая температура	–40°С ÷ +50°С
Габариты	Lнар. 200, øнар. 96 мм

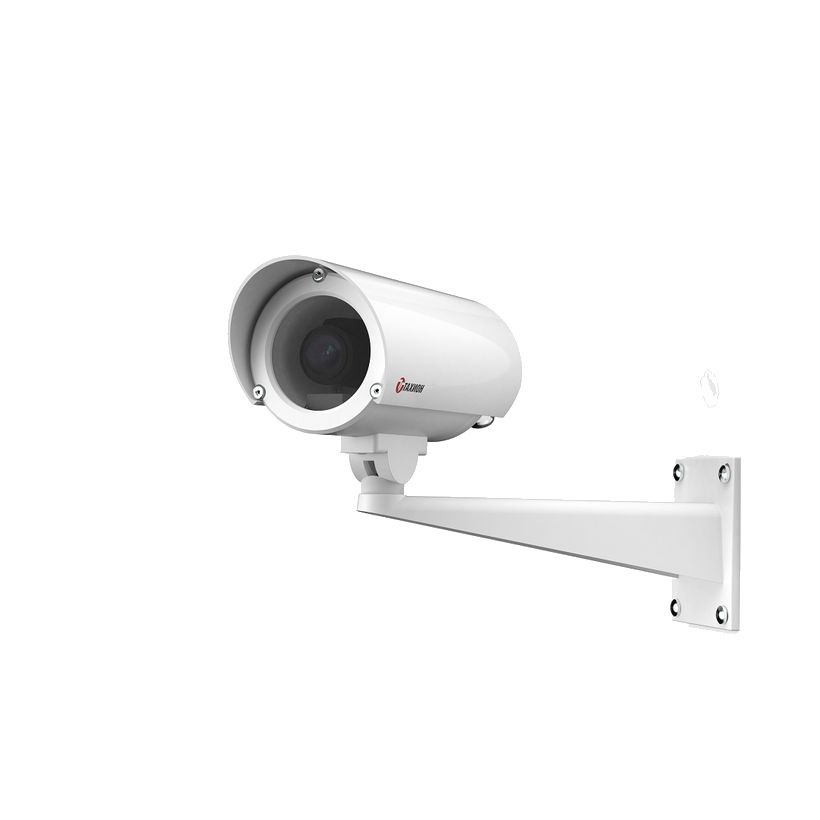

ТВК-65-IP-5-F36-PoEТот же объектив 3,6 мм, питание по PoE (IEEE 802.3af).

Объектив	фиксированный 3,6 мм
Питание	IEEE 802.3af (PoE), кабель UTP кат. 5e
Потребляемая мощность	6 Вт
Габариты	Lнар. 200, øнар. 96 мм

ТВК-65-IP-5-V2812-12VDC / PoEВариообъектив 2,8-12 мм, без ИК-подсветки.

Объектив	вариофокальный 2,8-12 мм
Потребляемая мощность	6 Вт
Питание	12 В DC либо IEEE 802.3af (PoE)

ТВК-65-IP-5-M2812-PoEМоторизированный объектив 2,8-12 мм, разрешение до 3 Мп, только PoE.

Матрица	5,0 Мп 1/2,8” Black light CMOS, 0,0001 лк (цвет/ч/б) при F1.2
Разрешение	2304×1296 (3 Мп) или 1920×1080 (2 Мп)
Объектив	моторизированный 2,8-12 мм
Питание	IEEE 802.3af (PoE)
Потребляемая мощность	6 Вт

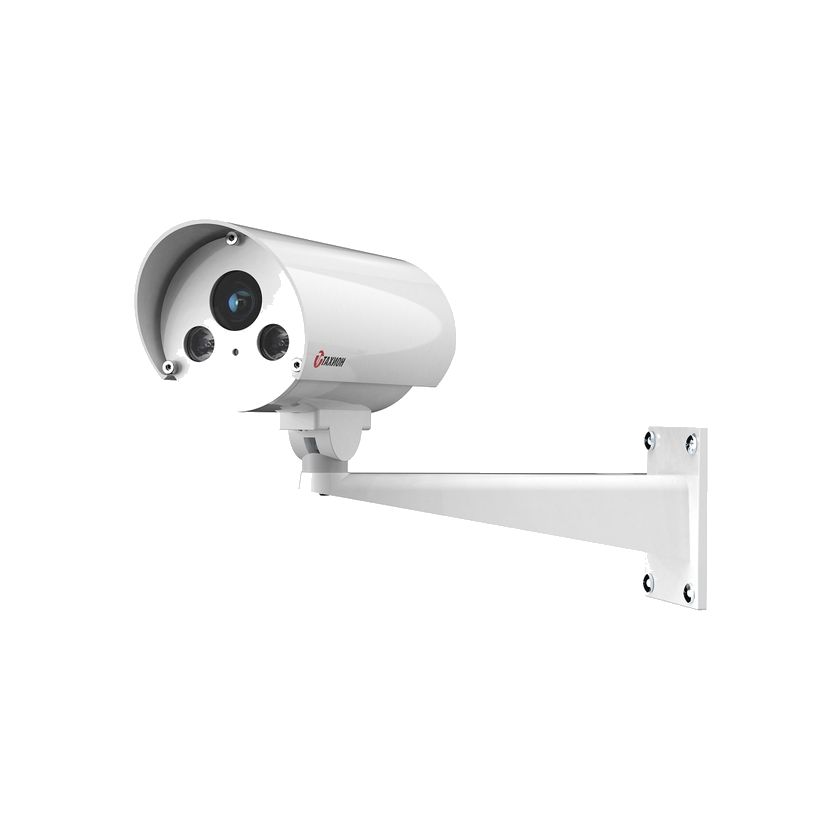

Исполнения со встроенной ИК-подсветкой (индекс -ИК)F36/V2812/M2812 со встроенным ИК-прожектором: дальность 15 м, угол 60°.

Дальность ИК-подсветки	15 м
Угол ИК-подсветки	60°
Потребляемая мощность (12VDC)	8 Вт
Потребляемая мощность (PoE)	10 Вт

Как это работает и подключается

Все исполнения — на встроенной RTOS с двухъядерным 32-битным DSP XM530AI, аппаратным сжатием и функцией watch dog.
Комплект включает солнцезащитный козырёк и кронштейн крепления на стену.
PoE-версии питаются по кабелю UTP кат. 5e от инжектора/коммутатора стандарта IEEE 802.3af (кабель в комплект не входит).

Монтаж

Габариты одинаковы у всех исполнений: Lнар. 200, øнар. 96 мм — заметно компактнее термокожухов серий ТВК-94/97.

Примеры

Три объектива на одной платформе

F36 (фикс. 3,6 мм), V2812 (вариообъектив 2,8-12 мм) и M2812 (моторизированный, до 3 Мп) собраны на одной странице производителя как исполнения одного изделия.

Частые вопросы

Какая дальность ИК-подсветки у Корунд-МК Смарт?

15 м при угле подсветки 60° — так указано в разделе характеристик; в названии модели встречается цифра «20», но это не подтверждено таблицей характеристик.

Можно ли взять моторизированный объектив с питанием 12 В?

На сайте производителя версия с моторизированным объективом (M2812) доступна только с питанием по PoE.

Нюансы и грабли

На страницах исполнений с ИК-подсветкой в названии модели указано «ИК-20/60», а в тексте характеристик — «дальность ИК-подсветки 15 м, угол 60°»: расхождение в цифре дальности (20 в названии против 15 м в характеристиках) — в карточке взято значение из текста характеристик.
Версия с моторизированным объективом (M2812) — только PoE, версии 12VDC для неё производитель не приводит.
Потребляемая мощность у версий с ИК-подсветкой выше (8-10 Вт), чем у версий без неё (6 Вт) — учитывать при расчёте бюджета PoE-коммутатора.

Документация

Тахион — страница изделия «ТВК-65-IP-5-F36-PoE» (https://tahion.spb.ru/product/videokamera-setevaya-serii-korund-mk-smart-tvk-65-ip-5-f36-poe/)
Тахион — страница изделия «ТВК-65-IP-5-F36-12VDC» (https://tahion.spb.ru/product/videokamera-setevaya-tvk-65-ip-5-f36-12vdc/) — та же папка.
Тахион — страницы с ИК-подсветкой (F36-12VDC-ИК-20/60, F36-PoE-ИК-20/60) — та же папка.
Тахион — страница изделия «ТВК-65-IP-5-M2812-PoE» и «-ИК-20/60» — папка (вошла в эту карточку).
Тахион — страница изделия «ТВК-65-IP-5-V2812-PoE», «-12VDC» и «-ИК-20/60» — папка (вошла в эту карточку).
