ТВК-50MF/61IP «Корунд» — компактная взрывозащищённая камера в термокожухе ТГБ-4М

Компактная всепогодная взрывозащищённая камера в термокожухе ТГБ-4М (алюминиевый, Lнар. 280 мм, øнар. 95 мм). Аналоговая мультиформатная ТВК-50MF и сетевая IP ТВК-61IP, объективы разные.

Видеокамера взрывозащищённая серии «Корунд» (термокожух ТГБ-4М)

Модели семейства

ТВК-50MF-4М-V2811-24VDC ExАналоговая мультиформатная (AHD/TVI/CVI/CVBS), объектив 2,8–11 мм.

Разрешение	до 1920×1080 (2 Мп)
Чувствительность	0,001 лк (день) / 0,0001 лк (ночь)
Объектив	2,8–11 мм
Питание / потребление	24VDC ±10%, 24 Вт
Диапазон рабочих температур	-60 ÷ +50 °С
Степень защиты	IP66/IP68

ТВК-61IP-4М-V2812-24VDC ExСетевая IP-камера (Корунд-Компакт), объектив 2,8–12 мм, ONVIF, H.265+/H.265/H.264/MJPEG.

Разрешение	1920×1080 (Full HD)
Матрица	1/2,8" CMOS
Чувствительность	0,001 лк / 0,0001 лк
Объектив	2,8–12 мм
Питание / потребление	24VDC ±10%, 24 Вт
Диапазон рабочих температур	-60 ÷ +50 °С

ТВК-61IP-4М-V550-24VDC ExСетевая IP-камера (Корунд-Компакт), объектив 5–50 мм.

Разрешение	1920×1080 (Full HD)
Матрица	1/2,8" CMOS
Чувствительность	0,001 лк / 0,0001 лк
Объектив	5–50 мм
Питание / потребление	24VDC ±10%, 24 Вт
Диапазон рабочих температур	-60 ÷ +50 °С

ТВК-50MF-4МВБ-V922-24VDC (снята с производства)Аналоговая мультиформатная, разрешение 1920×1080 (2 Мп), матрица 1/2,8" CMOS. Модель снята с производства.

Разрешение	1920×1080 (Full HD, 2 Мп)
Матрица	1/2,8" CMOS
Степень защиты	IP66/IP68

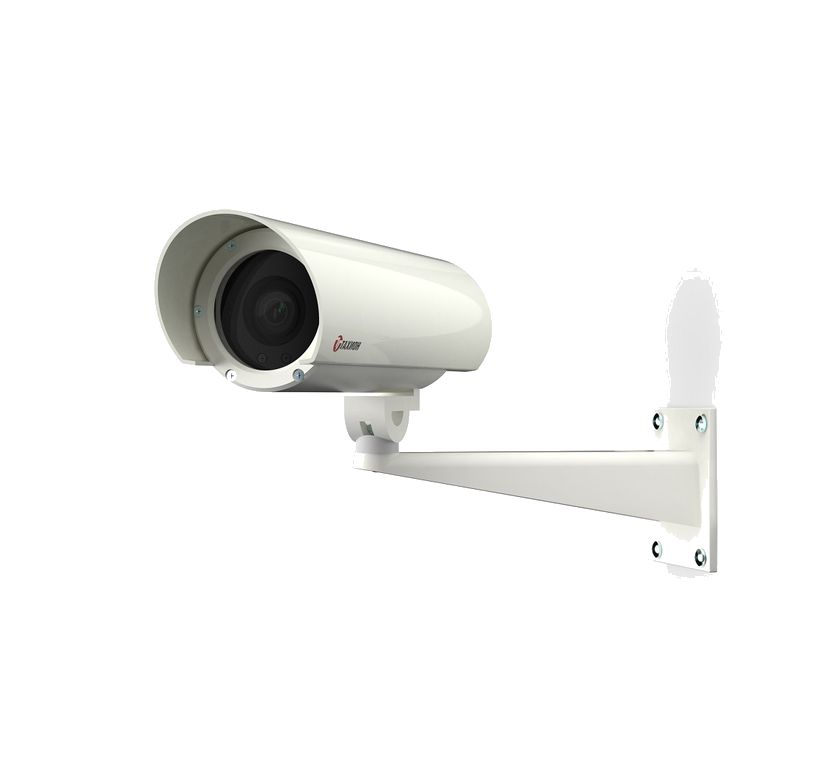

ТВК-61IP-4МВБ-V2812-PoE+ (снята с производства)Сетевая IP-камера с питанием PoE+, объектив 2,8–12 мм. Модель снята с производства.

Разрешение	1920×1080 (Full HD, 2 Мп)
Матрица	1/2,8" CMOS
Формат сжатия	H.265+, H.265, H.264, MJPEG
Степень защиты	IP66/IP68

ТВК-61IP-4МВБ-V550-PoE+ (снята с производства)Сетевая IP-камера с питанием PoE+, объектив 5–50 мм. Модель снята с производства.

Разрешение	1920×1080 (Full HD, 2 Мп)
Матрица	1/2,8" CMOS
Формат сжатия	H.265+, H.265, H.264, MJPEG
Степень защиты	IP66/IP68

ТВК-61IP-4МВБ-M2812-24VDC (снята с производства)Сетевая IP-камера с моторизированным объективом 2,8–12 мм, питание 24VDC. Модель снята с производства.

Разрешение	1920×1080 (Full HD, 2 Мп)
Матрица	1/2,8" CMOS
Формат сжатия	H.265+, H.265, H.264, MJPEG
Степень защиты	IP66/IP68

ТВК-61IP-4МВБ-M2812-PoE+ (снята с производства)Сетевая IP-камера с моторизированным объективом 2,8–12 мм, питание PoE+. Модель снята с производства.

Разрешение	1920×1080 (Full HD, 2 Мп)
Матрица	1/2,8" CMOS
Формат сжатия	H.265+, H.265, H.264, MJPEG
Степень защиты	IP66/IP68

Как это работает и подключается

Термокожух ТГБ-4М Ex IIC (алюминиевый сплав), маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X, степень защиты IP66/IP68.
Вывод кабеля — через взрывобезопасные гермовводы; в комплекте кронштейн крепления на стену.
У сетевых версий (ТВК-61IP) — АРД, электромеханический ИК-фильтр, поддержка ONVIF, два потока одновременно, 3D-DNR, скорость потока до 30 кадров/сек.

Монтаж

Габариты термокожуха одинаковы у всех моделей серии: Lнар. 280 мм, øнар. 95 мм — совпадают с ТГБ-4М из линейки термокожухов «Тахион».

Примеры

Замена аналоговой камеры на IP

ТВК-50MF (AHD/TVI/CVI/CVBS) и ТВК-61IP (сетевая) используют один и тот же корпус ТГБ-4М.

Частые вопросы

В чём разница между ТВК-50MF и ТВК-61IP?

ТВК-50MF — аналоговая мультиформатная камера (AHD/TVI/CVI/CVBS), ТВК-61IP — сетевая IP-камера с ONVIF; корпус (термокожух ТГБ-4М) у обеих одинаковый.

Нюансы и грабли

ТВК-50MF — аналоговая мультиформатная камера (AHD/TVI/CVI/CVBS), ТВК-61IP — сетевая IP; при замене одной на другую меняется протокол видео, не только модель.

Документация

Тахион — страница изделия Видеокамера взрывозащищённая серии «Корунд»/«Корунд-Компакт»/«Корунд-ВБ» ТВК-50MF-4М/ТВК-61IP-4М (все объективы и исполнения) на сайте производителя (https://tahion.spb.ru/) .../korund-vb-8221-br-tv/, .../korund-kompakt-br/, .../korund-vb-br-tvk-/, .../korund-vb-s-motor/.
