Корунд-ВБ Смарт ТВК-65-IP-4М Ex — взрывозащищённая IP-камера с DSP
Взрывозащищённая всепогодная IP-камера 1ExdbIICT6GbX/Ex tbIIICT80°CDbX, –60°С ÷ +50°С, PoE/PoE+; объектив фиксированный, вариофокальный или моторизованный; у части — ИК-прожектор ПИП.
Модели семейства
ТВК-65-IP-4М/88-F28-PoE ExФиксированный объектив 2,8 мм, без ИК-подсветки.
Разрешение
2304×1296 (3 Мп) или 1920×1080 (2 Мп)
Матрица
1/2,8” CMOS, 0,0001 лк (цвет/ч/б)
Объектив
фиксированный 2,8 мм
Маркировка взрывозащиты
1ExdbIICT6GbX/Ex tbIIICT80°CDbX
Питание
IEEE 802.3af (PoE)
Степень защиты
IP66/IP68
Рабочая температура
–60°С ÷ +50°С
ТВК-65-IP-4М-М2812-PoE+ ExМоторизированный объектив 2,8-12 мм, без ИК-подсветки.
Разрешение
2304×1296 (3 Мп) или 1920×1080 (2 Мп)
Объектив
моторизированный 2,8-12 мм
Маркировка взрывозащиты
1ExdbIICT6GbX/Ex tbIIICT80°CDbX
Питание
IEEE 802.3af (PoE), IEEE 802.3at (PoE+)

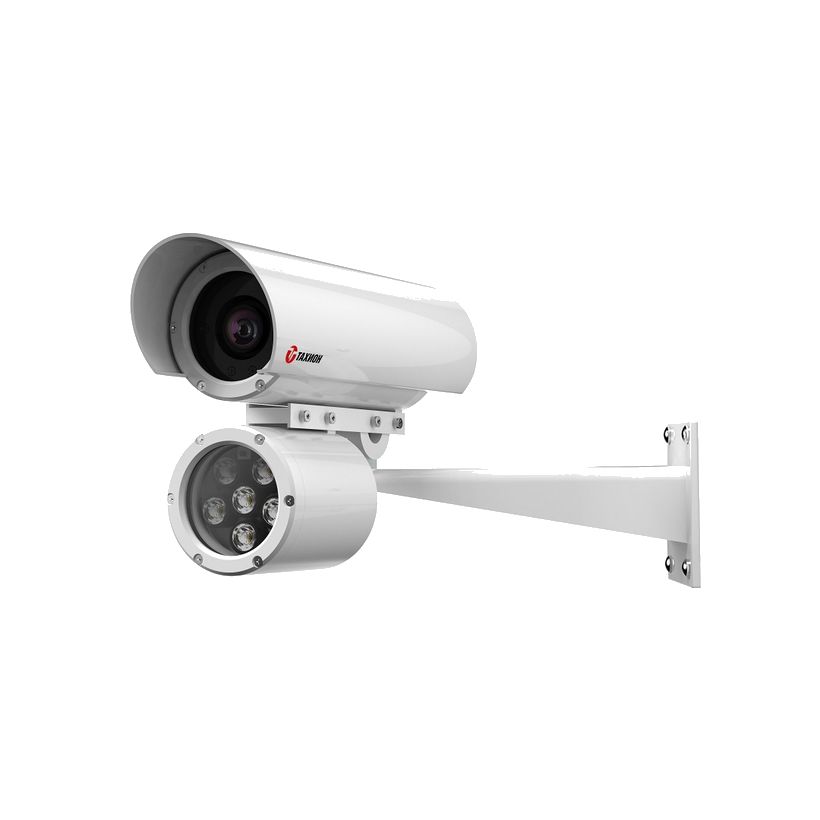

ТВК-65-IP-4М-М2812-PoE+-ПИП-20/60 ExТа же камера со встроенным ИК-прожектором ПИП: дальность 30 м, угол 60°.
Объектив
моторизированный 2,8-12 мм
Предельная дальность (1 лк)
до 30 м
Угол освещения
60°
Маркировка взрывозащиты
1ExdbIICT6GbX/Ex tbIIICT80°CDbX
ТВК-65-IP-4М-V2812-PoE+ ExВариообъектив 2,8-12 мм, разрешение Full HD.
Разрешение
1920×1080 (Full HD)
Матрица
1/3” CMOS, 0,0001 лк (цвет/ч/б)
Объектив
2,8-12 мм
Маркировка взрывозащиты
1ExdbIICT6GbX/Ex tbIIICT80°CDbX
Питание
IEEE 802.3af (PoE), IEEE 802.3at (PoE+)
ТВК-65-IP-4М-V2812-PoE+-ПИП-20/60 ExТа же камера со встроенным ИК-прожектором: дальность 30 м, угол 60°.
Предельная дальность (1 лк)
до 30 м
Угол освещения
60°

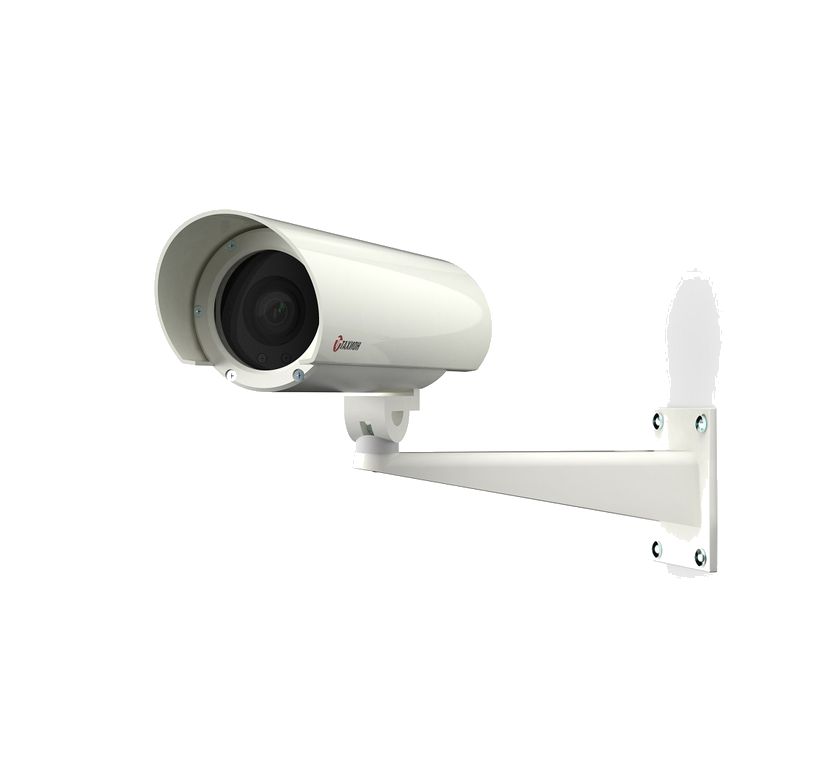

ТВК-65-IP-4М-V550-PoE+ ExВариообъектив 5-50 мм.
Разрешение
1920×1080 (Full HD)
Объектив
5-50 мм
Маркировка взрывозащиты
1ExdbIICT6GbX/Ex tbIIICT80°CDbX
Габариты
Lнар. 200, øнар. 96 мм
ТВК-65-IP-4М-V550-PoE+-ПИП-50/20 ExТа же камера со встроенным ИК-прожектором: дальность 70 м, угол 20°.
Объектив
5-50 мм
Предельная дальность (1 лк)
до 70 м
Угол освещения
20°
Как это работает и подключается
Все исполнения питаются по PoE (IEEE 802.3af) или PoE+ (IEEE 802.3at) — отдельный источник 12/24 В не предусмотрен.
Комплект включает солнцезащитный козырёк и кронштейн крепления на стену.
Монтаж
Маркировка взрывозащиты 1ExdbIICT6GbX/Ex tbIIICT80°CDbX — при подборе зоны/группы взрывоопасности сверять с проектом на объект.
Рабочий диапазон –60°С ÷ +50°С — шире, чем у обычной «Корунд-МК Смарт» (–40°С ÷ +50°С).
Примеры
Одна платформа во взрывозащищённом исполнении
Ex-версия построена на том же принципе, что и «Корунд-МК Смарт»: фиксированный, вариофокальный и моторизированный объектив, опционально — встроенный ИК-прожектор ПИП.
Частые вопросы
Какая маркировка взрывозащиты у Корунд-ВБ Смарт?
1ExdbIICT6GbX/Ex tbIIICT80°CDbX — указана на всех исполнениях линейки.
Какая реальная дальность встроенной ИК-подсветки?
У версий с моторизированным (М2812) или вариообъективом 2,8-12 мм (V2812) — 30 м при угле 60°. У версии с объективом 5-50 мм (V550) — 70 м при угле 20°. Индекс в названии модели («20/60», «50/20») этим цифрам не соответствует напрямую.
Нюансы и грабли
Индекс «-ПИП-20/60» или «-ПИП-50/20» в названии не совпадает с реальной дальностью подсветки из таблицы характеристик: у М2812/V2812 с «ПИП-20/60» дальность на самом деле 30 м при угле 60°, у V550 с «ПИП-50/20» — 70 м при угле 20°. В карточку взяты цифры из таблицы, не из названия модели.
Версия без ИК-прожектора (например, ТВК-65-IP-4М-V2812-PoE+ Ex) и версия с прожектором того же объектива (…-ПИП-20/60 Ex) — разные позиции в каталоге, не путать при заказе.
