ТВК-65-IP-4Г «Корунд-ВБ Смарт» — сетевая камера с видеоаналитикой и оптическим выходом
Взрывозащищённая сетевая камера в термокожухе ТГБ-4Г Ex IIC с выходом в оптоволоконную сеть (SFP или встроенный медиаконвертер). Видеоаналитика: обнаружение людей и пересечения линии/зоны.
Модели семейства
ТВК-65-IP-4Г-V2812-24VDC/AC (SFP или МК) ExОбъектив 2,8–12 мм с ручной регулировкой, питание 24 DC/AC.
| Матрица / разрешение | 1/3" Black light illumination CMOS, 1920×1080 (Full HD, 2 Мп) |
| Чувствительность | 0,0001 лк (днём) / 0,0001 лк (ночью) |
| Напряжение питания | 24 DC/AC ±10% |
| Максимальная потребляемая мощность | 31 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
| Оптический интерфейс | SFP (съёмный приёмопередатчик) или МК (встроенный медиаконвертер) |

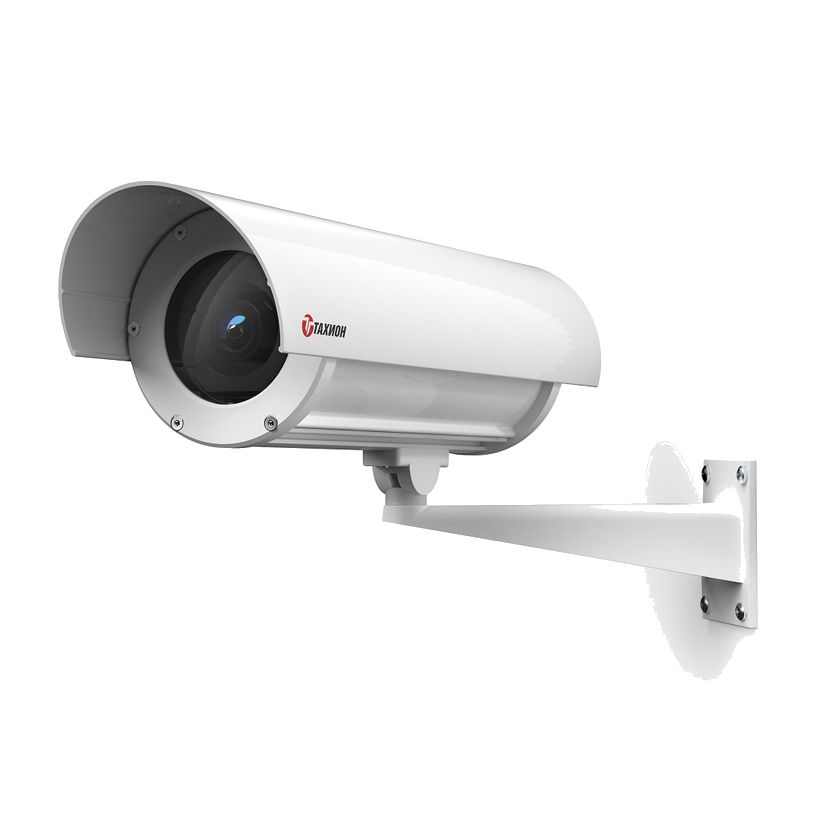

ТВК-65-IP-4Г-V2812-220VAC (SFP или МК) ExОбъектив 2,8–12 мм с ручной регулировкой, питание 220VAC.
| Матрица / разрешение | 1/3" Black light illumination CMOS, 1920×1080 (Full HD, 2 Мп) |
| Напряжение питания | 220 AC ±10% |
| Максимальная потребляемая мощность | 23 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
ТВК-65-IP-4Г-V550-24VDC/AC (SFP или МК) ExОбъектив 5–50 мм с ручной регулировкой, питание 24 DC/AC.
| Матрица / разрешение | 1/2.8" Black light CMOS, 2304×1296 (3 Мп) / 1920×1080 (2 Мп) |
| Напряжение питания | 24 DC/AC ±10% |
| Максимальная потребляемая мощность | 31 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
ТВК-65-IP-4Г-V550-220VAC (SFP или МК) ExОбъектив 5–50 мм с ручной регулировкой, питание 220VAC.
| Матрица / разрешение | 1/2.8" Black light CMOS, 2304×1296 (3 Мп) / 1920×1080 (2 Мп) |
| Напряжение питания | 220 AC ±10% |
| Максимальная потребляемая мощность | 23 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
ТВК-65-IP-4Г-M2812-24VDC/AC (SFP или МК) ExМоторизированный объектив 2,8–12 мм, питание 24 DC/AC.
| Матрица / разрешение | 1/3" Black light illumination CMOS, 1920×1080 (Full HD, 2 Мп) |
| Напряжение питания | 24 DC/AC ±10% |
| Максимальная потребляемая мощность | 31 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
ТВК-65-IP-4Г-M2812-220VAC (SFP или МК) ExМоторизированный объектив 2,8–12 мм, питание 220VAC.
| Матрица / разрешение | 1/3" Black light illumination CMOS, 1920×1080 (Full HD, 2 Мп) |
| Напряжение питания | 220 AC ±10% |
| Максимальная потребляемая мощность | 23 Вт (обогрев вкл.) / 6 Вт (обогрев выкл.) |
| Диапазон рабочих температур | -60 ÷ +50 °С |
Как это работает и подключается
- Термокожух ТГБ-4Г Ex IIC (алюминиевый сплав), маркировка взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X, степень защиты IP66/IP68.
- Видеоаналитика: обнаружение фигур и лиц людей, пересечения линии/зоны, контроль потери изображения (совместно с регистраторами «смарт»).
- Сжатие H.265AI/H.265+ (совместимо с H.265/H.264), два потока одновременно, сетевые протоколы ONVIF/RTSP/FTP/DHCP/NTP/UPnP.
- Мощность обогрева переключается джампером Х4 (Х7): «25» (по умолчанию) даёт 31/23 Вт суммарного потребления, «17» — меньше.
Монтаж
- Два кабельных ввода под небронированный кабель диаметром 3,1–8,6 мм (один с заглушкой); другой диаметр — по отдельной заявке.
- Смотровое окно — ударопрочное закалённое стекло; масса с упаковкой 3,5 кг.
Примеры
Периметр без ближнего коммутатора
SFP/МК даёт прямой выход в оптику на дальность до 20 км при 1,25 Гб/с (одномод, разъём SC, длина волны 1310 нм, 1550 нм по заявке).
Частые вопросы
Чем отличаются SFP и МК?
Типом оптического порта: SFP — под съёмный приёмопередатчик, МК — встроенный медиаконвертер; остальные характеристики камеры одинаковы.
Нюансы и грабли
- SFP и МК — это тип оптического интерфейса (съёмный трансивер против встроенного медиаконвертера), а не разные камеры; остальные характеристики у пары SFP/МК одного объектива и питания совпадают.
- Фокусное расстояние по умолчанию у объективов с ручной регулировкой (V2812/V550) выставлено на минимум (2,8 мм и 5 мм соответственно) — доводится вручную на месте.
Документация
- Тахион — страница изделия Видеокамера взрывозащищённая сетевая серии «Корунд-ВБ Смарт» ТВК-65-IP-4Г-V2812/V550/M2812 (24VDC/AC и 220VAC, SFP и МК) на сайте производителя (https://tahion.spb.ru/)
