КР-1 / КР-4 — распределительная коробка для наружной коммутации камер и линий связи

Уличная распределительная коробка для коммутации цепей питания и линий связи камер без вскрытия термокожуха; пластиковый корпус КР-1 или стальной КР-4, на 2 или 4 гермоввода.

Модели семейства

КР-1.2000Пластиковый корпус ABS, 2 гермоввода под кабель 6-10 мм.

Материал корпуса	пластик ABS
Количество гермовводов	2, под кабель 6-10 мм
Диапазон рабочих температур	-40 °С … +70 °С
Степень защиты	IP66/67
Габаритные размеры (без гермовводов)	122 х 120 х 86 мм
Габаритные размеры (с гермовводами)	149 х 120 х 70 мм
Вес с упаковкой	не более 0,4 кг

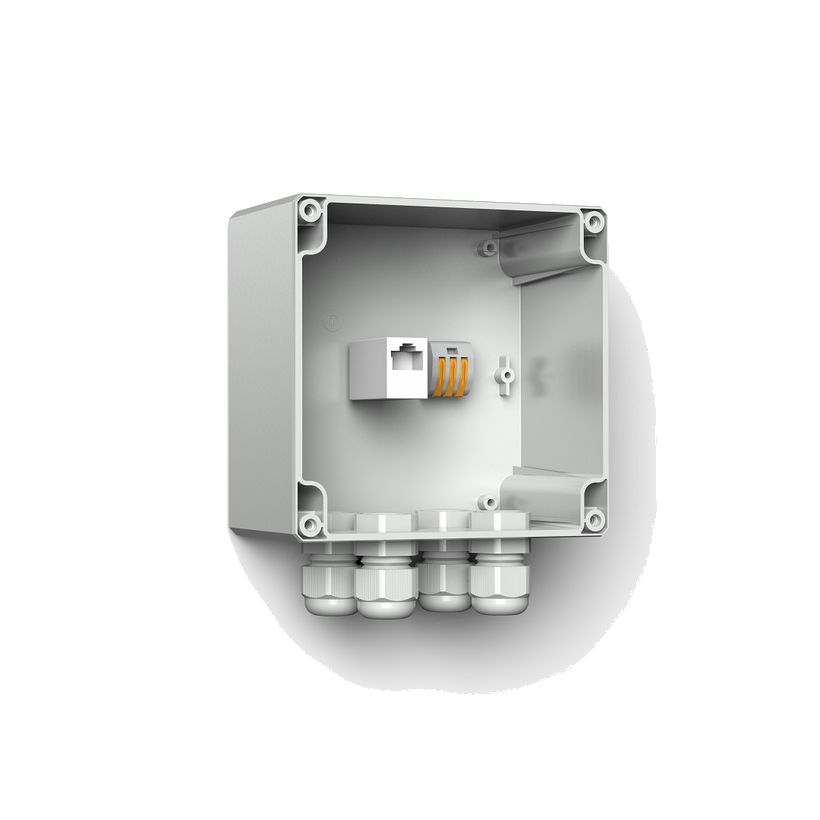

КР-1.4000Пластиковый корпус ABS, 4 гермоввода под кабель 6-10 мм.

Материал корпуса	пластик ABS
Количество гермовводов	4, под кабель 6-10 мм
Диапазон рабочих температур	-40 °С … +70 °С
Степень защиты	IP66/67
Габаритные размеры (без гермовводов)	122 х 120 х 86 мм
Габаритные размеры (с гермовводами)	149 х 120 х 70 мм
Вес с упаковкой	не более 0,4 кг

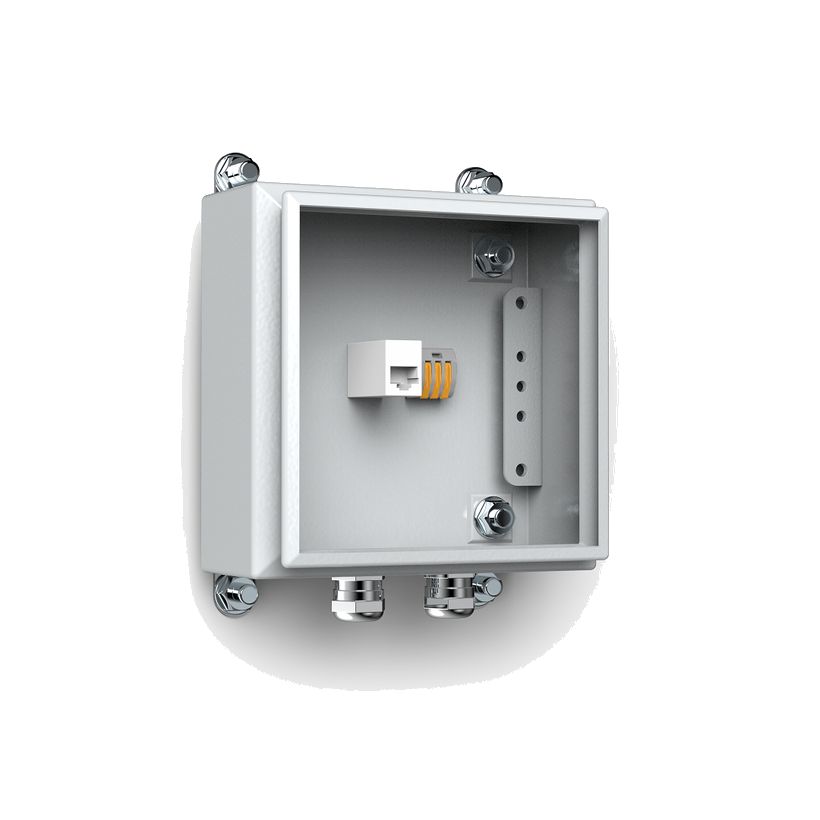

КР-4.2000Стальной корпус (лист 1,25 мм, грунтовка, порошковое покрытие), 2 гермоввода под кабель 6-10 мм.

Материал корпуса	листовая сталь 1,25 мм, грунтовка, порошковое покрытие
Количество гермовводов	2, под кабель 6-10 мм
Диапазон рабочих температур	-60 °С … +70 °С
Степень защиты	IP66
Габаритные размеры (без гермовводов)	150 х 150 х 78 мм
Габаритные размеры (с гермовводами)	150 х 150 х 78 мм
Вес с упаковкой	не более 1,6 кг

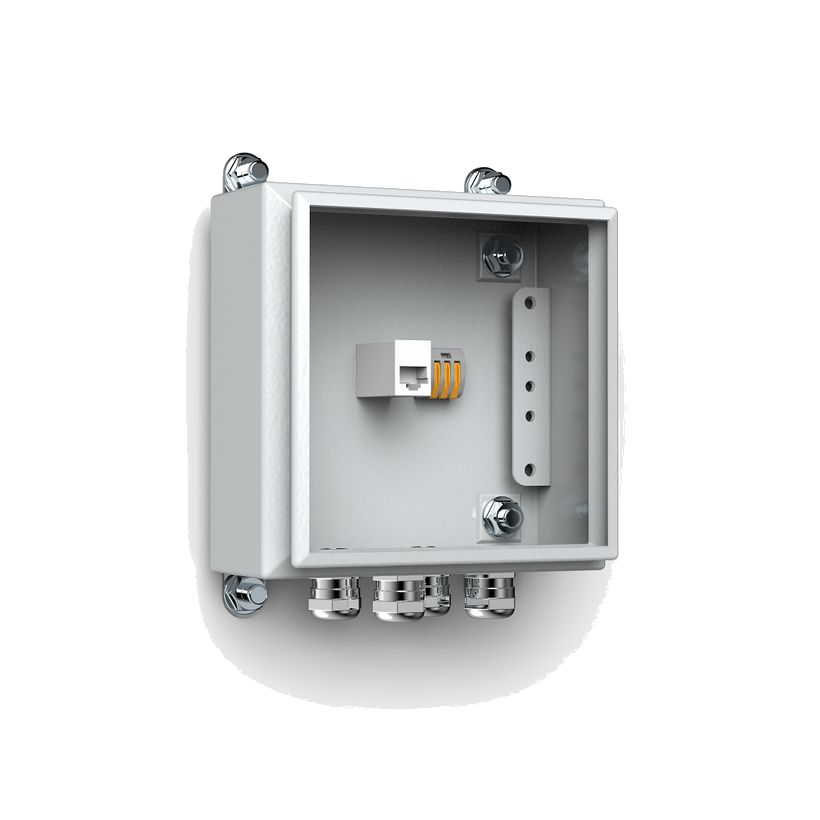

КР-4.4000Стальной корпус (лист 1,25 мм, грунтовка, порошковое покрытие), 4 гермоввода под кабель 6-10 мм.

Материал корпуса	листовая сталь 1,25 мм, грунтовка, порошковое покрытие
Количество гермовводов	4, под кабель 6-10 мм
Диапазон рабочих температур	-60 °С … +70 °С
Степень защиты	IP66
Габаритные размеры (без гермовводов)	150 х 150 х 78 мм
Габаритные размеры (с гермовводами)	150 х 150 х 78 мм
Вес с упаковкой	не более 1,6 кг

Как это работает и подключается

КР-1 — пластиковый корпус ABS; КР-4 — стальной корпус с грунтовкой и порошковым покрытием; оба на 2 (.2000) или 4 (.4000) гермоввода под кабель 6-10 мм.

Монтаж

Диапазон рабочих температур у пластикового КР-1 (-40…+70 °С) уже, чем у стального КР-4 (-60…+70 °С) — для холодного климата предпочтителен стальной корпус.

Примеры

Коммутация уличной камеры

Паспорт указывает применение для внешнего (уличного) подключения и обслуживания сетевых и аналоговых видеокамер без вскрытия термокожуха.

Частые вопросы

Чем отличаются КР-1 и КР-4?

КР-1 — пластиковый корпус ABS, КР-4 — стальной с порошковым покрытием и более широким диапазоном температур (-60…+70 °С).

Нюансы и грабли

Степень защиты у КР-1 указана как IP66/67, у КР-4 — IP66; коробки не идентичны по защите, несмотря на общее назначение.
Для КР-4 доступен кронштейн КС-2 (упомянут в комплектующих на странице производителя).
