КТП-1 ВБ — взрывозащищённая поворотная PTZ-камера
Поворотное устройство PTR-405Ex с IP-камерой в гермобоксе ТГБ-4Г Ex для наблюдения во взрывоопасных зонах. Управление по Ethernet, RS-485/RS-422 (Pelco D/DE) или через веб-интерфейс камеры.
Модели семейства
КТП-1 ВБ (BHZ-1030 IP, f=4,3–129 мм)Действующая модель. Камера BHZ-1030 IP, зум ×30.
| Матрица / разрешение | 1/2.8" Sony Progressive scan CMOS, 1920×1080 |
| Чувствительность | 0,1 лк |
| Объектив | 30×Zoom, 4,3–129 мм, F1,6-5, автофокус |
| Угол обзора по горизонтали | 58° (1×) – 2,4° (30×) |
| Маркировка взрывозащиты | 1ЕхdIIВТ6Х |
| Напряжение питания | 24V DC/AC |
| Потребляемая мощность | не более 120 Вт |
| Диапазон рабочих температур | -60 ÷ +50 °С |
| Габариты (глубина×ширина×высота) | 420×282×435 мм |
| Масса | не более 17 кг |

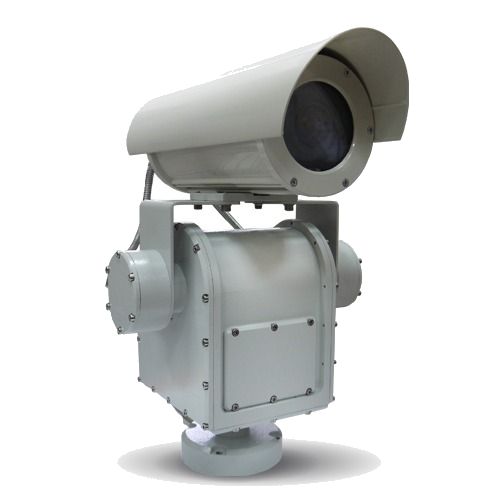

КТП-1 ВБ (IDIS DC-Z1263, f=4,7–84,6 мм) (снята с производства)Камера IDIS DC-Z1263, зум ×18. Модель снята с производства.
| Матрица / разрешение | 1/2,8" CMOS, 1920×1080 |
| Чувствительность | 0,1 лк (цвет) / 0,004 лк (ч/б) |
| Объектив | 18×Zoom, 4,7–84,6 мм, автофокус |
| Напряжение питания | 24V DC/AC |
| Потребляемая мощность | не более 120 Вт |
КТП-1 ВБ (Evidence 33ZBox/M3, f=4,5–152 мм) (снята с производства)Камера Evidence 33ZBox/M3 (Sony Starvis IMX123, 3 Мп), зум ×33 — самый длиннофокусный вариант линейки. Модель снята с производства.
| Матрица / разрешение | 1/2.8" Sony Starvis IMX123 CMOS 3M, 2065×1553 |
| Чувствительность | 0,04 лк (цвет) / 0,002 лк (ч/б) |
| Объектив | 33×Zoom, 4,5–152 мм, автофокус |
| Напряжение питания | 24V DC/AC |
| Потребляемая мощность | не более 120 Вт |
Как это работает и подключается
- Позиционирование в двух плоскостях через опорно-поворотное устройство PTR-405Ex; настройки «масштаб»/«фокус» камеры меняются дистанционно.
- Управление — по Ethernet (утилита или ЦСВ), по RS-485/RS-422 (Pelco D/DE, скорость до 9,6 кб/с, до 63 адресуемых приёмников на линии, дистанция до 1500 м) или через встроенный веб-интерфейс камеры при наличии у неё RS-485/RS-422.
- Скорость поворота: по вертикали до 25°/с, по горизонтали до 40°/с; ошибка позиционирования не более ±0,5°.
- Максимальная осевая нагрузка 20 кг; момент силы поворотного устройства — 0,7 кГс·м (горизонталь) / 1,2 кГс·м (вертикаль).
Монтаж
- Максимальный ток коммутации «сухих» контактов реле — 3,0 А, максимальное напряжение коммутации — 30 В.
- Относительная влажность воздуха при +25 °С — не более 98%.
- Класс взрывозащиты 1Ех dII ВТ6Х, степень защиты IP66, климатическое исполнение УХЛ1.1.
Примеры
Обзорная точка на вышке
Угол поворота по горизонтали не ограничен, по вертикали от +45 до -90°, 64 предустановки положения.
Частые вопросы
Какая модель сейчас в продаже?
КТП-1 ВБ (BHZ-1030 IP, f=4,3–129 мм, зум ×30) — варианты с IDIS и Evidence сняты с производства.
Нюансы и грабли
- Действующая (не снятая с производства) модель — только с камерой BHZ-1030 IP; варианты с IDIS DC-Z1263 и Evidence 33ZBox/M3 обе значатся «снята с производства», хотя выбор исполнения на странице их всё ещё показывает.
Документация
- Тахион — страница изделия Взрывозащищённая сетевая поворотная видеокамера КТП-1 ВБ (BHZ-1030 IP, IDIS DC-Z1263, Evidence 33ZBox/M3) на сайте производителя (https://tahion.spb.ru/) .../ktp-1-vb-evi/, .../ktp-1-vb-idi/.
