ПБС — прожектор белого света для освещения зоны видеонаблюдения
Прожектор белого света подсвечивает объекты в условиях недостаточной освещённости и полной темноте совместно с видеокамерами; несколько углов и дальностей освещения.
Модели семейства
ПБС-20/60, ПБС-25/45, ПБС-50/20 (12–24 В DC, Passive PoE)Питание 12–24 В DC или Passive PoE 24 В; диапазон рабочих температур -40…+50 °С.
| Дальность с ТВ камерой (чувств. 0,005 лк) | 20 м (ПБС-20/60) / 25 м (ПБС-25/45) / 50 м (ПБС-50/20) |
| Предельная дальность с освещённостью 1 лк | 30 м (20/60) / 35 м (25/45) / 70 м (50/20) |
| Угол освещения | 60° (20/60) / 45° (25/45) / 20° (50/20) |
| Напряжение питания | 12–24 В DC ±10%, Passive PoE (24 В) |
| Мощность потребления (освещение / ждущий режим) | 7,5 Вт / 0,25 Вт |
| Порог включения | 10 ± 5 лк |
| Цветовая температура | 3000–3200 К |
| Длина кабеля питания/управления | 1 м |
| Максимальная длина кабеля управления | не более 300 м |
| Диапазон рабочих температур | -40 °С … +50 °С |
| Влажность воздуха при +25 °С | до 100% |
| Габаритные размеры | см. чертёж производителя |
| Масса с упаковкой | не более 1,0 кг |
| Материал корпуса | алюминиевый сплав, покрытие — порошковая краска RAL9002 |
| Степень защиты | IP66/IP68 |
ПБС-20/60 А, ПБС-25/45 А, ПБС-50/20 А (12 В DC, с обогревом)Питание 12 В DC (под заказ — 24 В DC), встроенный обогрев для работы до -60 °С.
| Дальность с ТВ камерой (чувств. 0,005 лк) | 20 м (20/60 А) / 25 м (25/45 А) / 50 м (50/20 А) |
| Предельная дальность с освещённостью 1 лк | 30 м (20/60 А) / 35 м (25/45 А) / 70 м (50/20 А) |
| Угол освещения | 60° / 45° / 20° |
| Напряжение питания | 12 В DC ±10% (под заказ 24 В DC ±10%, комплект модификации 024) |
| Мощность потребления (освещение / ждущий режим) | 7,5 Вт / 0,25 Вт; при включённом обогреве 3 Вт — 10,5 Вт / 3,25 Вт |
| Порог включения | 10 ± 5 лк |
| Цветовая температура | 3000–3200 К |
| Диапазон рабочих температур | -60 °С … +50 °С |
| Масса с упаковкой | не более 1,0 кг |
| Материал корпуса | алюминиевый сплав, покрытие — порошковая краска RAL9002 |
| Степень защиты | IP66/IP68 |
ПБС-25/50 (снята с производства)Угол освещения 50°, дальность до 30 м; снята с производства.
| Дальность с ТВ камерой (чувств. 0,005 лк) | 25 м |
| Предельная дальность с освещённостью 1 лк | 30 м |
| Угол освещения | 50° |
| Напряжение питания | 12÷24 (10,5÷36) В DC |
| Мощность потребления (освещение / ждущий режим) | не более 9 Вт / 0,25 Вт |
| Порог включения/отключения | 10 ± 5 лк |
| Цветовая температура | 3000–3200 К |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Перевод видеокамеры в режим «ночь» | +4,5 В на контакт ВК |
| Максимальная длина кабеля управления (UTP кат.5Е 4х2х0,22) | 300 м |
| Вес в упаковке | 0,5 кг |
| Степень защиты | IP66/IP67 |

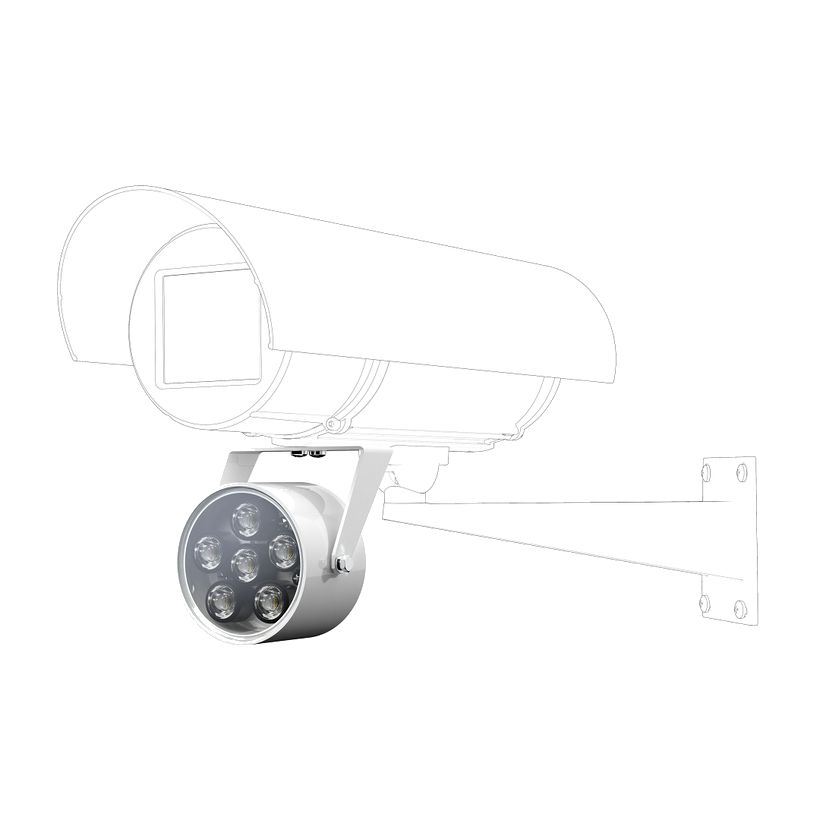

ПБС-40/30 (снята с производства)Угол освещения 30°, дальность до 55 м; снята с производства.
| Дальность с ТВ камерой (чувств. 0,005 лк) | 40 м |
| Предельная дальность с освещённостью 1 лк | 55 м |
| Угол освещения | 30° |
| Напряжение питания | 12÷24 (10,5÷36) В DC |
| Мощность потребления (освещение / ждущий режим) | не более 9 Вт / 0,25 Вт |
| Порог включения/отключения | 10 ± 5 лк |
| Цветовая температура | 3000–3200 К |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Максимальная длина кабеля управления (UTP кат.5Е 4х2х0,22) | 300 м |
| Вес в упаковке | 0,5 кг |
| Степень защиты | IP66/IP67 |
ПБС-60/10 (снята с производства)Угол освещения 10°, дальность до 70 м; снята с производства.
| Дальность с ТВ камерой (чувств. 0,005 лк) | 60 м |
| Предельная дальность с освещённостью 1 лк | 70 м |
| Угол освещения | 10° |
| Напряжение питания | 12÷24 (10,5÷36) В DC |
| Мощность потребления (освещение / ждущий режим) | не более 9 Вт / 0,25 Вт |
| Порог включения/отключения | 10 ± 5 лк |
| Цветовая температура | 3000–3200 К |
| Диапазон рабочих температур | -40 °С ÷ +50 °С |
| Максимальная длина кабеля управления (UTP кат.5Е 4х2х0,22) | 300 м |
| Вес в упаковке | 0,5 кг |
| Степень защиты | IP66/IP67 |
Как это работает и подключается
- Включение/выключение — от встроенного датчика освещённости или «по команде» (реле сигнализации, замыкание «сухого» контакта на минус питания).
- Комплект поставки на камеру: прожектор 1 шт., кронштейн 1 шт., кабель питания/управления 4х0,5 мм² L=1 м, винт М5х10 — 2 шт., гайка М5 — 2 шт., шайба 5 — 2 шт., шайба стопорная 5 — 2 шт.
Монтаж
- Защита от переполюсовки встроена во все исполнения линейки.
- Кабель UTP 2х0,22 для линии управления в комплект поставки не входит.
- Соответствие: ГОСТ Р 51558, ГОСТ Р МЭК 60065, ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3, III класс защиты от поражения электрическим током по ГОСТ 12.2.007.0, климатическое исполнение УХЛ1,5 по ГОСТ 15150, IP66/IP68 по ГОСТ 14254.
Примеры
Подсветка зоны видеонаблюдения
Прожектор применяется в составе систем освещения, сигнализации и видеонаблюдения совместно с видеокамерами.
Функция «антифары»
Задержка выключения на 1 минуту (у ПБС-25/50, 40/30, 60/10 — на 90 секунд) при засветке датчика освещённости прожектора фарами автомобиля.
Частые вопросы
Можно ли питать прожектор по PoE?
Да, базовые исполнения (без буквы «А») поддерживают Passive PoE 24 В; исполнения «А» — только 12 В DC (24 В DC под заказ).
Нюансы и грабли
- Исполнения «А» держат более широкий диапазон температур (-60 °С) за счёт встроенного обогрева, но питаются от 12 В DC (без Passive PoE), а не 12–24 В DC как базовые модели.
- У ПБС-25/50, ПБС-40/30, ПБС-60/10 (снятых с производства) мощность потребления выше (не более 9 Вт) и функция «антифары» короче (90 с против 1 мин у актуальной линейки) — не путать характеристики при подборе замены.
