ПИП Ex — взрывозащищённый ИК-прожектор периметра

ИК-подсветка (850 нм) для видеокамер на периметре взрывоопасных объектов. Модели различаются дальностью и углом луча, исполнение «А» добавляет подогрев (+3 Вт).

Прожектор инфракрасный периметровый взрывозащищённый ПИП

Модели семейства

ПИП-20/60 ExДальность освещённости 1 лк до 30 м, угол 60°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	20 м / 30 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИП-20/60 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	20 м / 30 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИП-25/45 ExДальность освещённости 1 лк до 35 м, угол 45°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	25 м / 35 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИП-25/45 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	25 м / 35 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИП-50/20 ExДальность освещённости 1 лк до 70 м, угол 20°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	50 м / 70 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИП-50/20 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	50 м / 70 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИП-30/60 ExДальность освещённости 1 лк до 40 м, угол 60°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	30 м / 40 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

ПИП-30/60 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	30 м / 40 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИП-35/45 ExДальность освещённости 1 лк до 50 м, угол 45°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	35 м / 50 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

ПИП-35/45 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	35 м / 50 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИП-70/20 ExДальность освещённости 1 лк до 100 м, угол 20° — самая дальнобойная модель линейки, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	70 м / 100 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

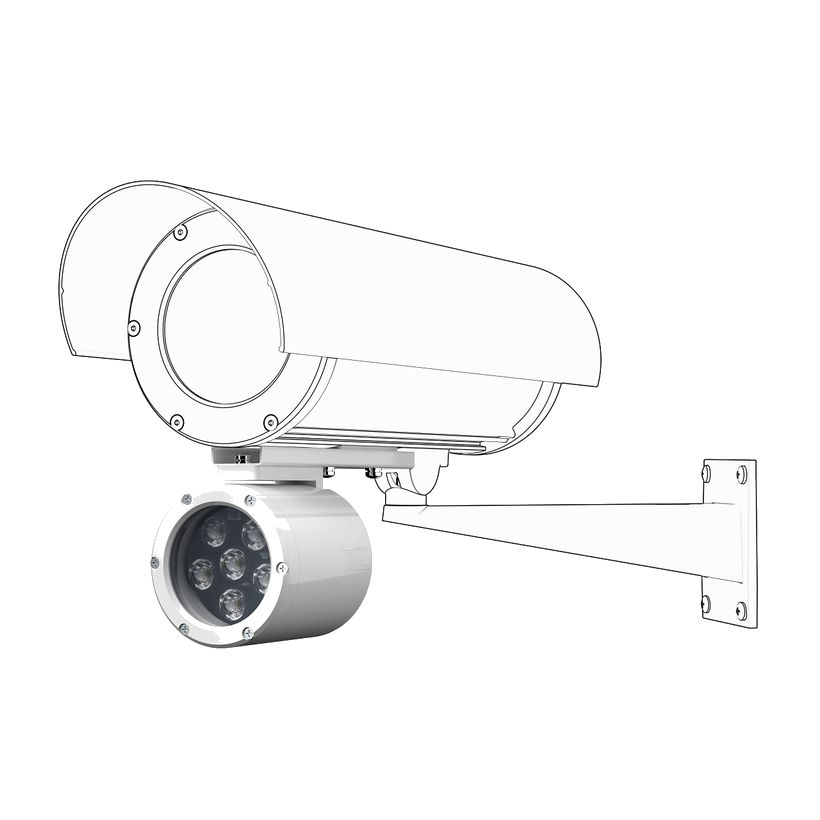

ПИП-70/20 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	70 м / 100 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

Как это работает и подключается

Длина волны ИК-подсветки 850 нм, порог включения по датчику освещённости 10 ± 5 лк, режим работы круглосуточный.
Степень защиты IP66/IP68, класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.
Масса с упаковкой не более 1,0 кг; крепится кронштейном КТ-220 (поставляется отдельной заявкой).
Кабель питания/управления 4×0,5 мм² длиной 1 м; максимальная длина кабеля управления — 300 м. Кабель UTP 2×0,22 для линии управления в комплект не входит.

Монтаж

Влажность воздуха при +25 °С — до 100 %.
Под заказ возможно изготовление исполнения «А» с напряжением питания 24 В DC (комплект модификации 024, см. гарантийный талон).
При напряжении на входе прожектора менее 12 В заявленная дальность не гарантируется.

Примеры

Дальний периметр

ПИП-70/20 Ex с углом 20° держит дальность освещённости 1 лк до 100 м.

Северный объект

Для устойчивой работы при -60 °С берите исполнение «А» с подогревом — таблица характеристик для остальных даёт только -40 °С.

Частые вопросы

Чем отличается исполнение «А»?

Встроенным подогревом (+3 Вт), который расширяет диапазон рабочих температур с -40 до -60 °С; питание при этом только 12VDC, без Passive PoE.

Какая модель светит дальше?

ПИП-70/20 (Ex/А Ex) — дальность освещённости 1 лк до 100 м при угле 20°.

Нюансы и грабли

Вводный абзац на странице ПИП у всех 12 моделей повторяет один и тот же шаблон «6,5 Вт/0,25 Вт, при обогреве 3 Вт — 9,5/3,25 Вт» — это не мощность конкретной модели. По подробной таблице характеристик мощность зависит от группы: 3,3 Вт (3,3/6,3 Вт с обогревом) у 20/60, 25/45, 50/20; 7,2 Вт (7,2/10,2 Вт с обогревом) у 30/60, 35/45, 70/20.
Без буквы «А» таблица характеристик показывает только -40 °С даже для моделей 30/60, 35/45, 70/20; для -60 °С нужно исполнение «А» с подогревом.
