ПИПН Ex — взрывозащищённый ИК-прожектор из нержавеющей стали

ИК-подсветка (850 нм) в корпусе из нержавеющей стали для агрессивных сред. Модели различаются дальностью и углом луча, исполнение «А» добавляет подогрев (+3 Вт).

Прожектор инфракрасный периметровый нержавеющий взрывозащищённый ПИПН

Модели семейства

ПИПН-20/60 ExКорпус из нержавеющей стали, дальность освещённости 1 лк до 30 м, угол 60°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	20 м / 30 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИПН-20/60 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	20 м / 30 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИПН-25/45 ExДальность освещённости 1 лк до 35 м, угол 45°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	25 м / 35 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИПН-25/45 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	25 м / 35 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИПН-50/20 ExКорпус из нержавеющей стали, дальность освещённости 1 лк до 70 м, угол 20°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	50 м / 70 м
Напряжение питания	12–24 В DC, Passive PoE (24 В)
Мощность потребления	3,3 Вт
Диапазон рабочих температур	-40 ÷ +50 °С

ПИПН-50/20 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	50 м / 70 м
Напряжение питания	12 В DC
Мощность потребления	3,3 / 6,3 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИПН-30/60 ExДальность освещённости 1 лк до 40 м, угол 60°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	30 м / 40 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

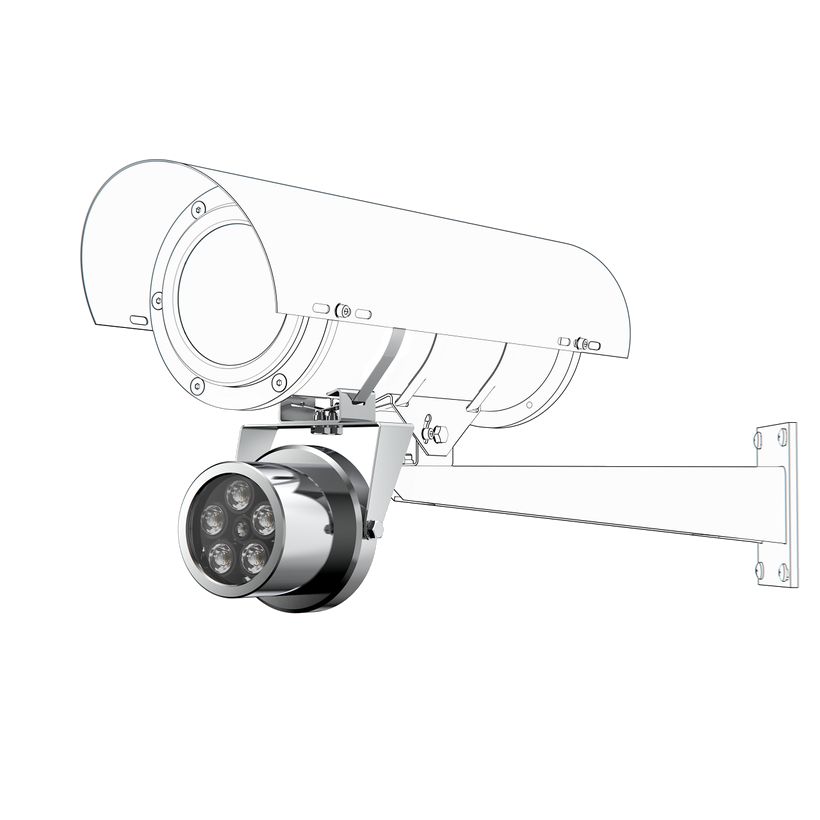

ПИПН-30/60 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	30 м / 40 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИПН-35/45 ExДальность освещённости 1 лк до 50 м, угол 45°, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	35 м / 50 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

ПИПН-35/45 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	35 м / 50 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

ПИПН-70/20 ExДальность освещённости 1 лк до 100 м, угол 20° — самая дальнобойная модель линейки, без подогрева.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	70 м / 100 м
Напряжение питания	12–26,4 В DC, Passive PoE (24 В)
Мощность потребления	7,2 Вт
Диапазон рабочих температур (по таблице характеристик)	-40 ÷ +50 °С

ПИПН-70/20 А ExТот же угол и дальность, с подогревом (+3 Вт) для -60 °С.

Дальность с ТВ-камерой (0,005 лк) / освещённость 1 лк	70 м / 100 м
Напряжение питания	12–13,2 В DC
Мощность потребления	7,2 / 10,2 Вт (обогрев 3 Вт)
Диапазон рабочих температур	-60 ÷ +50 °С

Как это работает и подключается

Длина волны ИК-подсветки 850 нм, порог включения по датчику освещённости 10 ± 5 лк, режим работы круглосуточный.
Степень защиты IP66/IP68; часть исполнений (20/60, 25/45, 50/20 без «А») имеют маркировку взрывозащиты с горно-шахтной частью РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х.
Материал корпуса — нержавеющая кислотостойкая аустенитная сталь; масса с упаковкой не более 1,5 кг.
Кабель питания/управления 4×0,5 мм² длиной 1 м; максимальная длина кабеля управления — 300 м. Кабель UTP 2×0,22 для линии управления в комплект не входит.
Крепится на кронштейн настенный усиленный КТУН-250 (нержавеющая сталь, длина 250 мм).

Монтаж

Влажность воздуха при +25 °С — до 100 %.
Под заказ возможно изготовление исполнения «А» с напряжением питания 24 В DC (комплект модификации 024, см. гарантийный талон в паспорте).
При напряжении на входе прожектора менее 12 В заявленная дальность не гарантируется.

Примеры

Химическое производство

Корпус из нержавеющей стали держит агрессивную среду там, где алюминиевый ПИП не подходит.

Дальний периметр

ПИПН-70/20 с углом 20° держит дальность освещённости 1 лк до 100 м.

Частые вопросы

Чем ПИПН отличается от ПИП?

Корпусом из нержавеющей стали вместо алюминиевого сплава — для химически агрессивных сред; у части моделей добавлена горно-шахтная маркировка взрывозащиты РВ Ex.

Какую мощность потребляет прожектор?

3,3 Вт у моделей 20/60, 25/45, 50/20 (с обогревом до 6,3 Вт) и 7,2 Вт у моделей 30/60, 35/45, 70/20 (с обогревом до 10,2 Вт) — по таблице характеристик, а не по вводному абзацу страницы.

Нюансы и грабли

Вводный абзац на странице ПИПН у всех 12 моделей повторяет один и тот же шаблон «6,5 Вт/0,25 Вт, при обогреве 3 Вт — 9,5/3,25 Вт» — это не мощность конкретной модели. По подробной таблице характеристик мощность зависит от группы: 3,3 Вт (3,3/6,3 Вт с обогревом) у 20/60, 25/45, 50/20; 7,2 Вт (7,2/10,2 Вт с обогревом) у 30/60, 35/45, 70/20.
Тот же вводный абзац у моделей 30/60, 35/45 и 70/20 без буквы «А» заявляет диапазон -60 °С, а таблица характеристик для этих же моделей показывает -40 ÷ +50 °С — на объекте ориентируйтесь на таблицу (более строгое ограничение), для -60 °С берите исполнение «А».
Отличие ПИПН от алюминиевого ПИП — материал корпуса (нержавеющая сталь) и, у части моделей, горно-шахтная маркировка взрывозащиты РВ Ex.
