Тахион · шкаф монтажный уличный

ШМ-1 / ШМ-2 — уличный монтажный шкаф для устройств защиты и коммутации камер

Шкаф из листовой стали для установки устройств защиты линий питания и Ethernet стационарных и поворотных IP-камер, коммутации питания ИК-прожекторов и другой электроники. IP55, -60…+70°C.

Шкаф монтажный ШМ

Модели семейства

ШМ-1Один гермоввод PBA16-13 (9-14 мм) и шесть гермовводов PBA9-08 (4,5-8 мм).
ШМ-1
Назначениеустройства защиты линий питания (24VDC/24VAC) и Ethernet камер, коммутация питания ИК-прожекторов
Материал корпусалистовая сталь: корпус 1,25 мм, дверь 1,5 мм, монтажная панель 2 мм оцинкованная
Гермовводы1×PBA16-13 (кабель 9-14мм) + 6×PBA9-08 (кабель 4,5-8мм)
Температура-60…+70°C
ЗащитаIP55
Габариты (без гермовводов)300×200×155 мм
Вес с упаковкойне более 7 кг

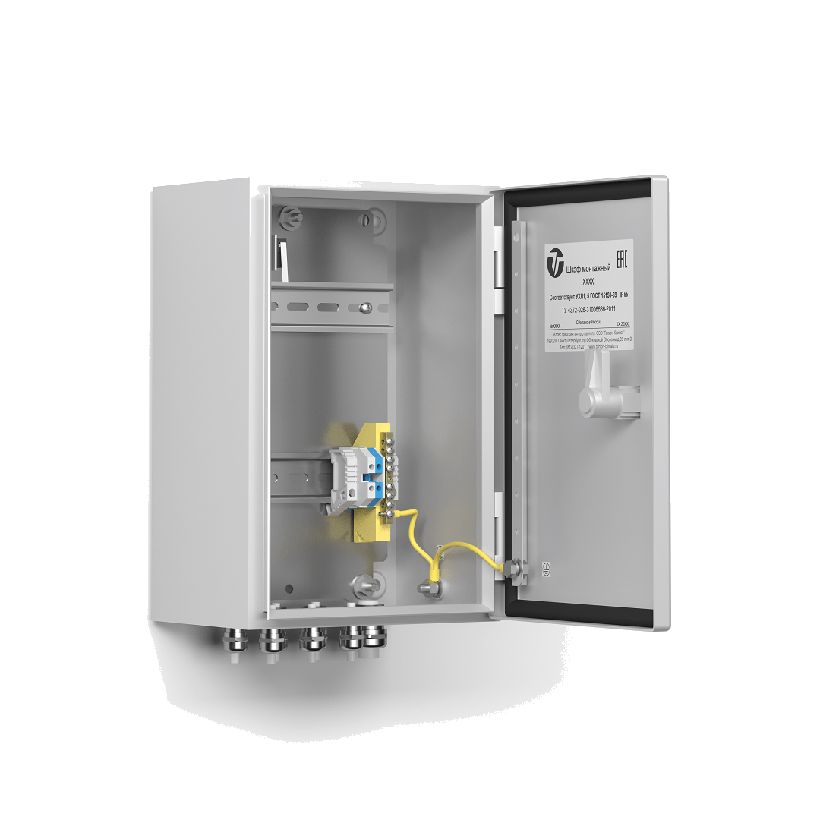

ШМ-2Один гермоввод PBA16-13 и одиннадцать гермовводов PBA9-08 — больше вводов под тот же корпус.
ШМ-2
Назначениеустройства защиты линий питания (24VDC/24VAC) и Ethernet камер, коммутация питания ИК-прожекторов
Материал корпусалистовая сталь: корпус 1,25 мм, дверь 1,5 мм, монтажная панель 2 мм оцинкованная
Гермовводы1×PBA16-13 (кабель 9-14мм) + гермовводы PBA9-08 (кабель 4,5-8мм), одиннадцать штук
Температура-60…+70°C
ЗащитаIP55
Габариты (без гермовводов)300×200×155 мм
Вес с упаковкойне более 7 кг

Как это работает и подключается

Монтаж

Частые вопросы

В чём разница ШМ-1 и ШМ-2?

Только в числе гермовводов PBA9-08: у ШМ-1 их шесть, у ШМ-2 — одиннадцать; корпус и остальные характеристики одинаковы.
