ШМ-15.15.12…ШМ-30.40.15 — монтажные шкафы с DIN-рейкой для устройств грозозащиты (снято с производства)
Уличные шкафы из листовой стали с 35 мм DIN-рейкой для коммутации питания и линий связи, установки устройств защиты от импульсных перенапряжений. IP66, -60…+70°C. Сняты с производства.
Модели семейства
ШМ-15.15.12Одна DIN-рейка, габариты 150×150×120 мм.
Габариты (без гермовводов)
150×150×120 мм
Материал корпуса
листовая сталь: корпус 1,25 мм, дверь 1,5 мм (грунтовка, порошковая краска), монтажная панель 2 мм оцинкованная
Температура
-60…+70°C
Защита
IP66
Вес с упаковкой
2,3 кг
ШМ-20.20.12Одна DIN-рейка, габариты 200×200×120 мм.
Габариты (без гермовводов)
200×200×120 мм
Материал корпуса
листовая сталь: корпус 1,25 мм, дверь 1,5 мм (грунтовка, порошковая краска), монтажная панель 2 мм оцинкованная
Температура
-60…+70°C
Защита
IP66
Вес с упаковкой
3,1 кг
ШМ-20.30.12Две DIN-рейки, габариты 200×300×120 мм.
Габариты (без гермовводов)
200×300×120 мм
Материал корпуса
листовая сталь: корпус 1,25 мм, дверь 1,5 мм (грунтовка, порошковая краска), монтажная панель 2 мм оцинкованная
Температура
-60…+70°C
Защита
IP66
Вес с упаковкой
4,1 кг
ШМ-30.30.12Две DIN-рейки, габариты 300×300×120 мм.
Габариты (без гермовводов)
300×300×120 мм
Материал корпуса
листовая сталь: корпус 1,25 мм, дверь 1,5 мм (грунтовка, порошковая краска), монтажная панель 2 мм оцинкованная
Температура
-60…+70°C
Защита
IP66
Вес с упаковкой
5,8 кг

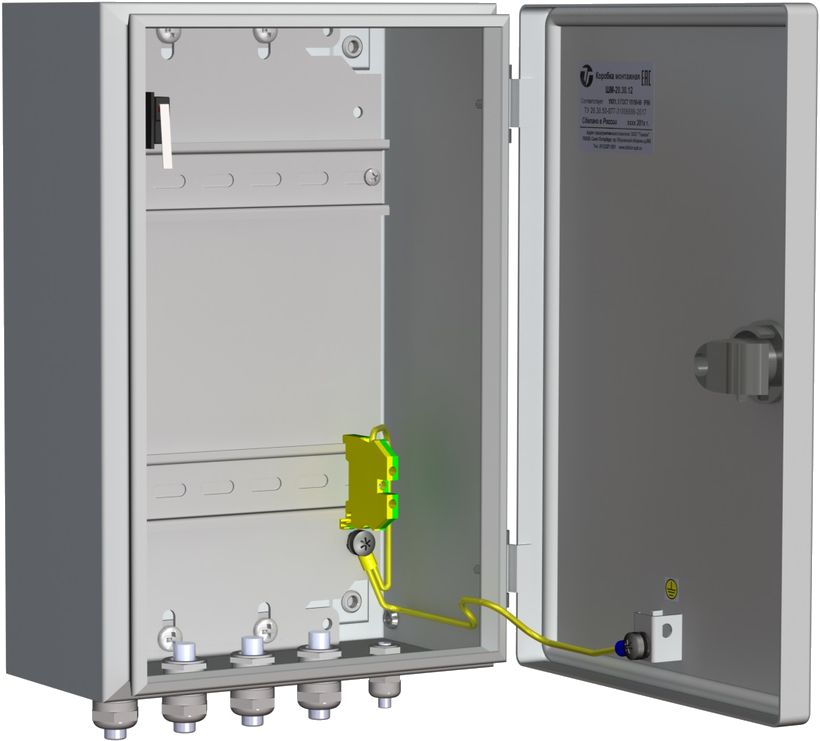

ШМ-30.40.15Две DIN-рейки, габариты 300×400×155 мм.
Габариты (без гермовводов)
300×400×155 мм
Материал корпуса
листовая сталь: корпус 1,25 мм, дверь 1,5 мм (грунтовка, порошковая краска), монтажная панель 2 мм оцинкованная
Температура
-60…+70°C
Защита
IP66
Вес с упаковкой
7,7 кг
Как это работает и подключается
Все пять размеров — снятые с производства модели одной линейки: корпус, DIN-рейка, IP66 и назначение одинаковые, отличаются только габариты и вес.
Монтаж
Крепление на опору — кронштейн КС-9 (для ШМ-30.30.12 и ШМ-30.40.15).
Частые вопросы
Актуальны ли шкафы серии ШМ-15.15.12…ШМ-30.40.15?
Нет, по данным сайта производителя все пять размеров этой линейки сняты с производства.
Нюансы и грабли
Линейка снята с производства — на новых объектах вместо неё используются актуальные ШМ-1/ШМ-2 (IP55, без DIN-рейки) или ШПУ-1/ШПУ-2Т; при обслуживании старых объектов габариты и вес пригодятся для подбора замены по месту.
