ШПУ-1 — приборный шкаф 600×600×210 мм для периметровой охраны

Шкаф из листовой стали для клеммных блоков питания, кросс-боксов Krone и блоков обработки сигналов охранных устройств при охране периметров протяжённых объектов. IP65, -60…+70°C.

Модели семейства

ШПУ-1Базовое исполнение без предустановленного кросс-бокса — комплектуется по отдельному заказу.

Назначение	клеммные блоки питания, кросс-боксы Krone (10-100 пар), блоки обработки сигналов (БОС), другое оборудование ТСО
Комплектация	кабельный ввод PG-7 (кабель 3-6,5мм), 3 муфты МВ-22 (⌀20мм), 2 муфты МВ-50 (⌀50мм), магнитоконтакт SC555
Крепление	на круглую опору, квадратную опору или сетку; универсальный крепёж на опоры ⌀40-190мм / 50-150мм
Температура	-60…+70°C
Защита	IP65
Габариты (без муфт)	600×600×210 мм

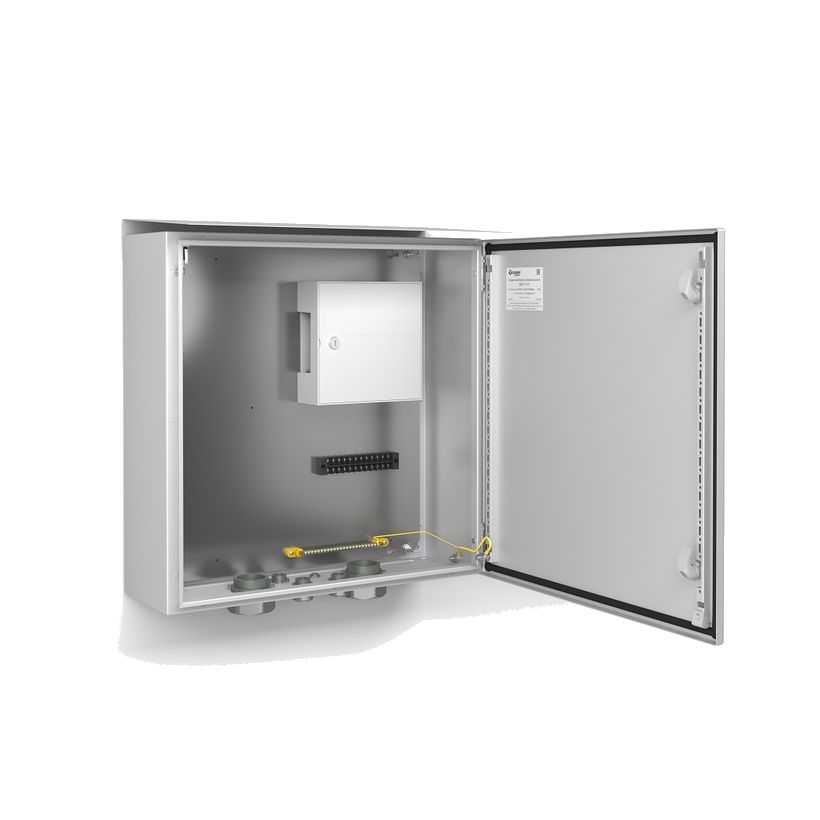

ШПУ-1-01Комплектуется сразу кросс-боксом на 50 пар и 5 плинтами 2/10.

Комплектация	кросс-бокс Krone на 50 пар, 5 плинтов универсальных 2/10 (Н.З.), блок зажимов ТВ-2512L, клеммные колодки 25А на 12 контактов, магнитоконтакт SC555
Крепление	на круглую опору, квадратную опору или сетку; универсальный крепёж на опоры ⌀40-190мм / 50-150мм
Температура	-60…+70°C
Защита	IP65
Габариты (без муфт)	600×600×210 мм

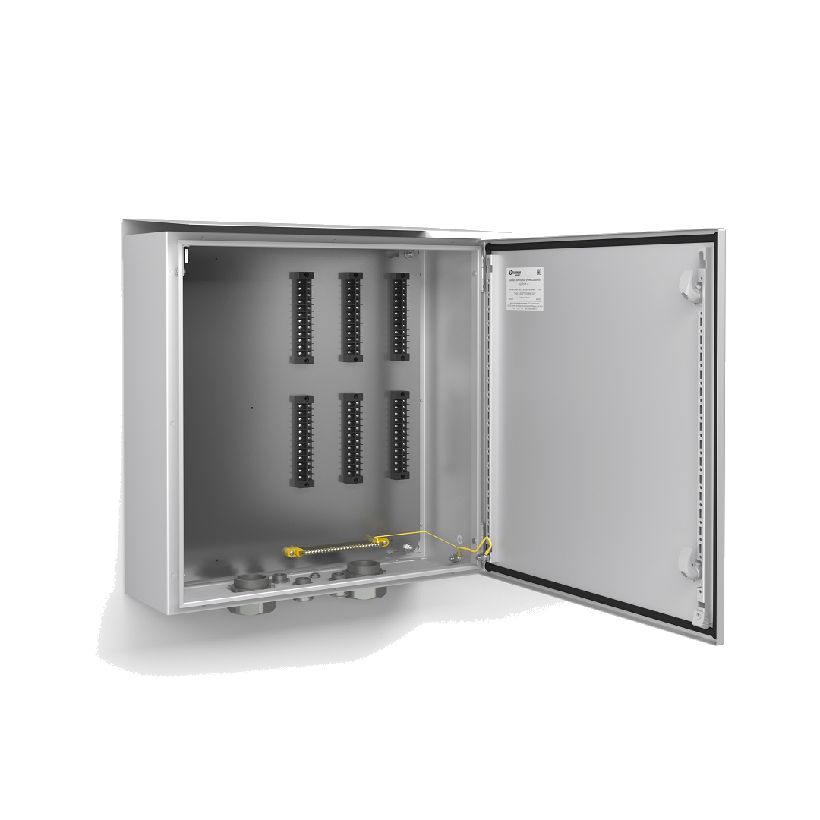

ШПУ-1-02 (снята с производства)6 блоков зажимов ТВ-2512L и 6 клеммных колодок 25А — без кросс-бокса.

Комплектация	6 блоков зажимов ТВ-2512L, 6 клеммных колодок 25А на 12 контактов, магнитоконтакт SC555
Крепление	универсальный крепёж на опоры ⌀40-190мм / 50-150мм
Температура	не приведена в тексте страницы
Защита	IP65
Габариты (без муфт)	600×600×210 мм

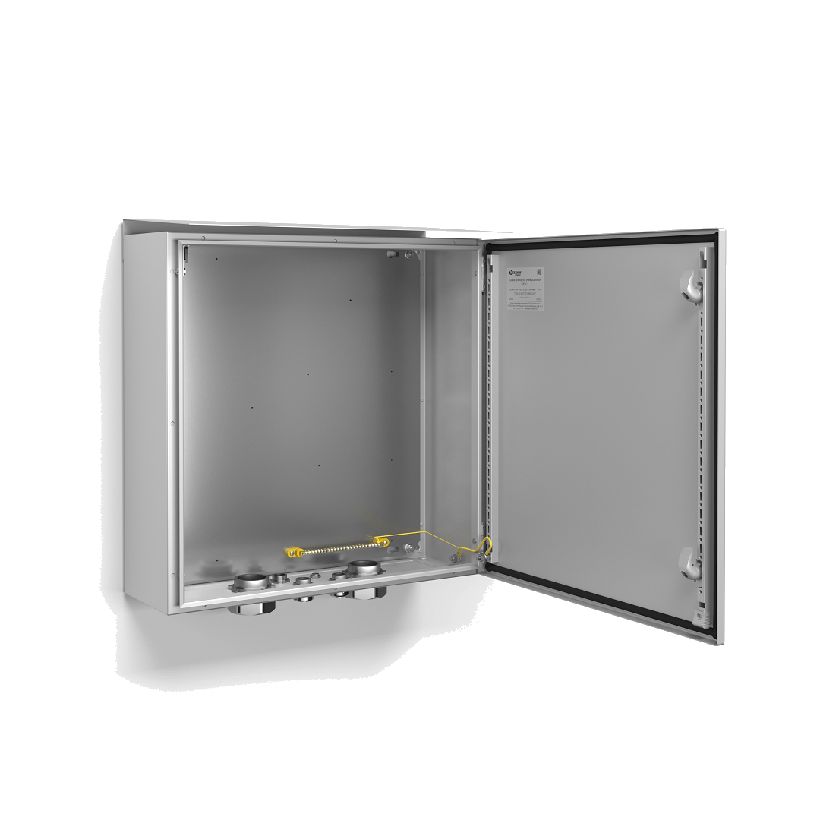

ШПУ-1-03 (снята с производства)Кросс-бокс на 100 пар, 10 плинтов 2/10, DIN-рейка для устройств грозозащиты, перфорированный короб.

Комплектация	кросс-бокс Krone на 100 пар, 10 плинтов универсальных 2/10, DIN-рейка для устройств грозозащиты, 2 перфорированных короба 40×40 0,5м, магнитоконтакт SC555
Крепление	универсальный крепёж на опоры ⌀40-190мм / 50-150мм
Защита	IP65
Габариты (без муфт)	600×600×210 мм

ШПУ-1-04 (снята с производства)IP66, гермовводы вместо муфт, кросс-бокс на 100 пар с рамой, блок грозозащиты на 10 позиций.

Комплектация	кросс-бокс Krone на 100 пар (с рамой), 10 плинтов 2/10, блок грозозащиты на 10 позиций, 2 блока клеммных ТВ-2512L, тамперный контакт
Гермовводы	5×PBA13,5-11 (⌀7-12мм) + 5×PBA21-18 (⌀13-18мм) + 4×PBA29-25 (⌀18-25мм)
Крепление	универсальный крепёж на опоры ⌀40-190мм / 50-150мм
Защита	IP66
Габариты (без гермовводов)	600×600×210 мм

Как это работает и подключается

Шкаф оборудован магнитоконтактным извещателем SC555 (в ШПУ-1…-03) или тамперным контактом (в ШПУ-1-04) для сигнализации несанкционированного доступа.
По отдельному заказу в базовый ШПУ-1 можно поставить кросс-боксы Krone ёмкостью от 10 до 100 пар, разные муфты вводные и клеммные блоки на 25 А (12 клемм).

Монтаж

В комплекте — универсальный крепёж на круглую (⌀40-190мм) или квадратную (50-150мм) опору и защитный козырёк от осадков.
Климатическое исполнение — УХЛ1,5 по ГОСТ 15150; выпускается по ТУ 26.30.50-077-31006686-2017.

Частые вопросы

Нужен ли кросс-бокс в базовом ШПУ-1?

Нет, в базовой модели ШПУ-1 кросс-бокс и плинты не входят в комплект — их ставят по отдельному заказу; в ШПУ-1-01 кросс-бокс на 50 пар уже включён.

Нюансы и грабли

ШПУ-1-02, -03 и -04 сняты с производства и различаются конструктивно (IP65/IP66, муфты/гермовводы, ёмкость кросс-бокса) — при замене на объекте проверяйте комплектацию по паспорту конкретной модели, а не только габариты 600×600×210 мм.
