Тахион · шкаф приборный участковый телевизионный

ШПУ-2Т — приборный шкаф 600×1000×250 мм с кросс-боксом на опору

Шкаф из листовой стали для блоков электроники, подключения датчиков обнаружения, монтажных коробок и кроссировки магистральных кабелей на круглую или квадратную опору. IP65, -60…+70°C.

Модели семейства

ШПУ-2ТБазовое исполнение, кросс-бокс Krone на 50 пар, 5 плинтов 2/10.

Комплектация	кросс-бокс Krone на 50 пар, 5 плинтов универсальных 2/10 (Н.З. контакты), блок зажимов ТВ-2512L, магнитоконтактный тамперный извещатель
Гермовводы/муфты	4 муфты МВПнг 15 (металлорукав ⌀20мм) + 2 муфты трубные ТР-8 (металлорукав ⌀56-58мм)
Крепление	на квадратную опору 50-150 мм или круглую опору ⌀40-190 мм
Температура	-60…+70°C
Защита	IP65
Габариты (без муфт и козырька)	600×1000×250 мм

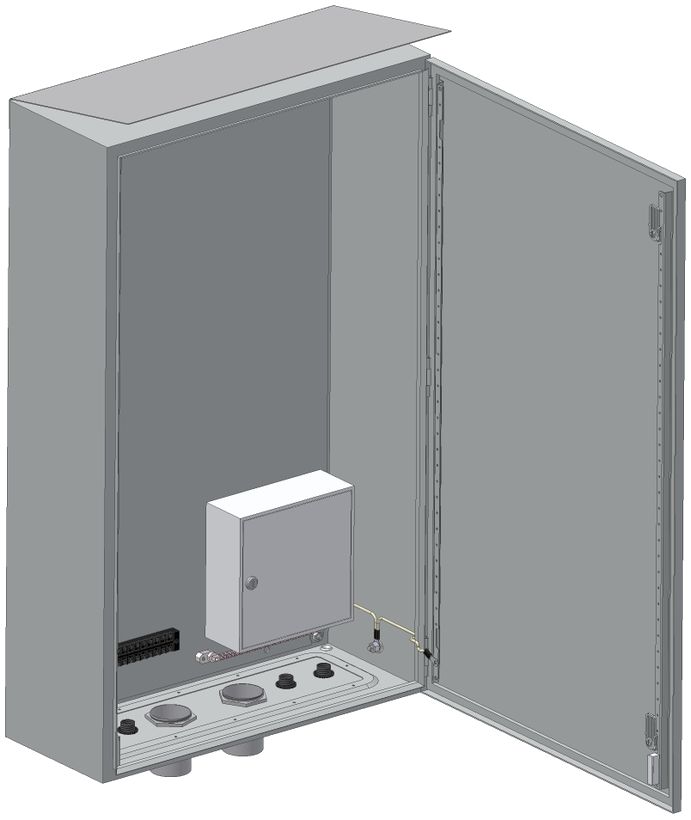

ШПУ-2Т-01Кросс-бокс уменьшен до 30 пар, 3 плинта 2/10 — остальная комплектация та же.

Комплектация	кросс-бокс Krone на 30 пар, 3 плинта универсальных 2/10 (Н.З. контакты), блок зажимов ТВ-2512L, магнитоконтактный тамперный извещатель
Гермовводы/муфты	4 муфты МВПнг 15 (металлорукав ⌀20мм) + 2 муфты трубные ТР-8 (металлорукав ⌀56-58мм)
Крепление	на квадратную опору 50-150 мм или круглую опору ⌀40-190 мм
Температура	-60…+70°C
Защита	IP65
Габариты (без муфт и козырька)	600×1000×250 мм

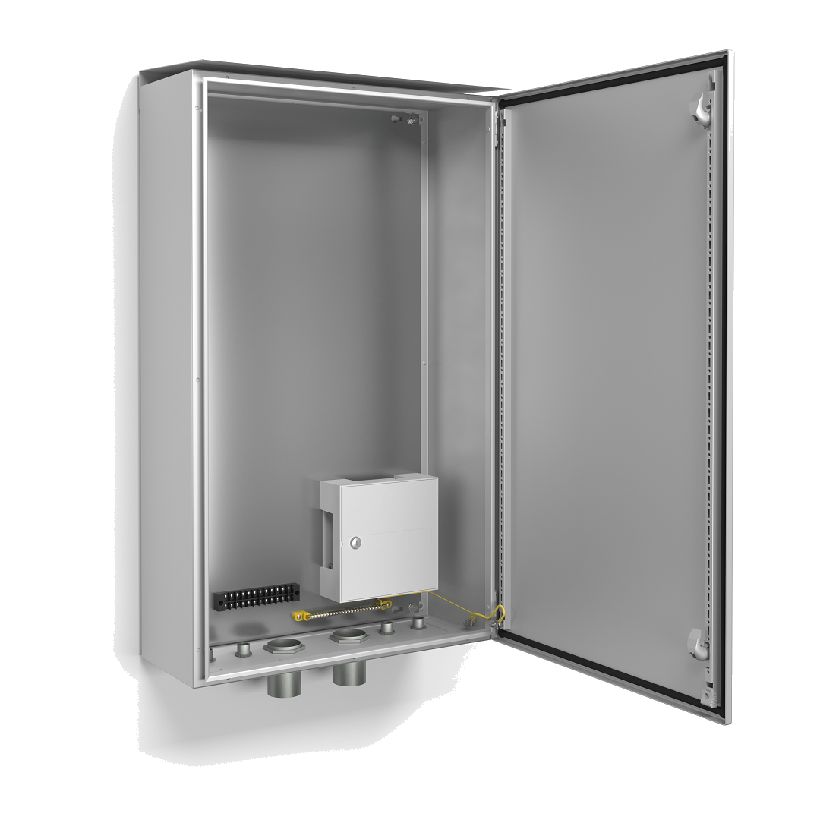

ШПУ-2Т-02 (снята с производства)IP66, кабельные вводы вместо муфт (кабель ⌀13-18мм), кросс-бокс на 100 пар, тамперный контакт (без магнитоконтактного извещателя), встроен оптический кросс ШКО-НМ-8.

Комплектация	кросс-бокс Krone на 100 пар, 5 плинтов 2/10 с доп. клеммами винтового соединения, блок ТВ-2512L, оптический кросс ШКО-НМ-8 (222×194×52мм) со сплайс-кассетой СКУ-4 и гильзами КДЗС-60
Кабельные вводы	8× PBA 21-18, кабель ⌀13-18мм
Крепление	на опоры ⌀50-150мм / 40-190мм
Температура	не приведена в тексте страницы
Защита	IP66
Габариты (без кабельных вводов и козырька)	600×1000×250 мм

Как это работает и подключается

Шкаф оборудован магнитоконтактным извещателем (в ШПУ-2Т/-01) или тамперным контактом (в ШПУ-2Т-02) для сигнализации несанкционированного доступа.
Ввод труб ⌀50мм в дно шкафа производится заказчиком на объекте.

Монтаж

В комплекте — универсальный крепёж на круглую (⌀40-190мм) или квадратную (50-150мм) опору и защитный козырёк от осадков.
Климатическое исполнение — УХЛ1,5 по ГОСТ 15150.
Выпускается по ТУ 26.30.50-077-31006686-2017.

Частые вопросы

Чем отличаются ШПУ-2Т и ШПУ-2Т-01?

Только ёмкостью кросс-бокса и числом плинтов: у ШПУ-2Т — 50 пар и 5 плинтов, у ШПУ-2Т-01 — 30 пар и 3 плинта.

Нюансы и грабли

ШПУ-2Т-02 снята с производства и отличается конструктивно (кабельные вводы вместо муфт, IP66 против IP65, встроенный оптический кросс) — по чертежам не взаимозаменяема с ШПУ-2Т/ШПУ-2Т-01 без проверки.

Документация

Тахион — ШПУ-2Т, страница изделия (https://tahion.spb.ru/product/shkaf-pribornyj-universalnyj-shpu-2t-600h1000h250mm-2/)
Тахион — ШПУ-2Т-01, страница изделия
Тахион — ШПУ-2Т-02 (снята с производства), страница изделия
