Тахион · термокожух увеличенного объёма для камеры с крупным объективом

ТГБ-11 — термокожух увеличенного объёма для видеокамеры с объективом большого размера

Крупный термокожух из алюминиевого сплава для камеры с объективом большого размера; рабочий объём øнар. 130×276 мм или 95×95×276 мм. IP66/IP68, -60…+50°C.

Модели семейства

ТГБ-11-220/12Питание корпуса 230 В AC, камеры — 12 В DC.

Рабочий объём	ø130×276 мм или 95×95×276 мм; Lнар. 500, øнар. 173 мм
Напряжение питания	230 В AC (внутренний ИП 12 В DC/1,5 А или 230 В AC/0,1 А)
Мощность обогрева	44/33 Вт
Макс. потребляемая мощность (с камерой)	67/56 Вт (0,3/0,25 А)
Холодный запуск	-60°C, гарантирован при +25°C окружающей среды по табличным данным страницы
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	5,5 кг

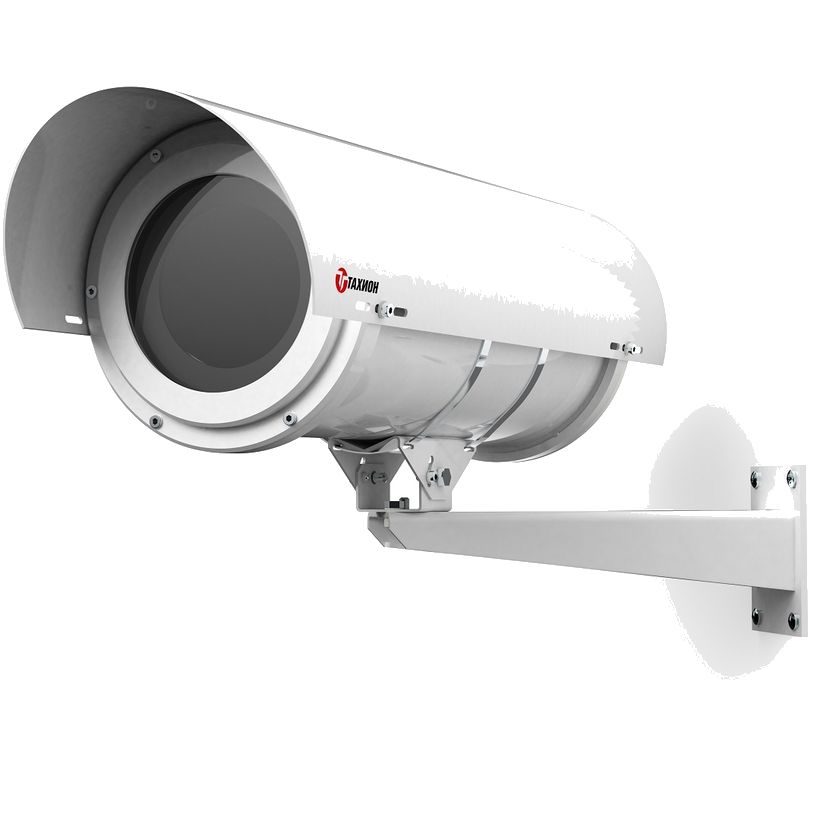

ТГБ-11-24/12Питание корпуса 24 В DC/AC (AC — под заказ), камеры — 12 или 24 В DC.

Рабочий объём	ø130×276 мм или 95×95×276 мм; Lнар. 500, øнар. 173 мм
Напряжение питания	24 В DC (24 В AC — под заказ)
Внутренний ИП	12 В DC/1,5 А или 24 В DC/0,75 А
Мощность обогрева	46/36 Вт (в описании страницы указано 44/33 Вт — расхождение внутри документа)
Макс. потребляемый ток (с камерой)	2,8/2,4 А
Температура вкл./откл. обогрева	20°C / 25°C
Температура эксплуатации	-60…+50°C
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	5,5 кг

ТГБ-11-PoE++Питание по IEEE 802.3bt/UPOE/PoE++/PoH или Passive PoE 48-56 В, до 60 Вт; встроенный вентилятор.

Питание термокожуха	IEEE 802.3bt, UPOE, PoE++, PoH или Passive PoE 48-56 В, до 60 Вт
Питание камеры	IEEE 802.3af/at
Мощность обогрева (до/после хол. запуска)	40/31 Вт
Макс. потребляемая мощность (с камерой)	51 Вт
Мощность IP-камеры/доп. устройства 12 В	15/0, 9/6, 6/9 или 3/12 Вт
Макс. длина кабеля UTP 5e	100 м
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Гермовводы	2 шт., кабель 4-5 мм, для обжатой вилки RJ-45
Масса с упаковкой	5,5 кг

Как это работает и подключается

Модуль для видеокамеры изолирован от корпуса термокожуха.
У версии PoE++ есть встроенный вентилятор системы стабилизации температуры (в отличие от версий 220/12 и 24/12).
PoE++ преобразует питание IEEE 802.3bt (UPOE, PoE++, PoH) в IEEE 802.3af/at для камеры и в 12 В DC для доп. устройства (например, прожектора) мощностью не более 12 Вт.

Монтаж

Два гермоввода под кабель 6-10 мм (у PoE++ — под 4-5 мм с обжатой вилкой RJ-45); в комплекте настенный кронштейн и солнцезащитный козырёк.
На ТГБ-11-PoE++ можно установить стеклоочиститель СО-2 (отдельный комплект крепления) и плату/устройство защиты порта Ethernet ПЗЛ-ЕП/УЗЛП-ЕП.

Частые вопросы

Чем ТГБ-11 отличается от ТГБ-7/9?

Заметно большим рабочим объёмом (ø130×276 мм или 95×95×276 мм) — рассчитан на камеру с объективом крупного размера, а не на компактную IP-камеру.

Нюансы и грабли

На странице ТГБ-11-24/12 в описании указана мощность обогрева 44/33 Вт, а в таблице характеристик — 46/36 Вт; в карточку взято значение таблицы, расхождение — особенность документа производителя.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.

Документация

Тахион — ТГБ-11-220/12, страница изделия (https://tahion.spb.ru/product/termokozhuh-uvelichennogo-obema-tgb-11-220-12/)
Тахион — ТГБ-11-24/12, страница изделия
Тахион — ТГБ-11-PoE++, страница изделия
