ТГБ-4 Ex — термокожух для видеокамеры во взрывоопасной зоне

Взрывозащищённый термокожух для сетевой или аналоговой камеры, ИК-прожектора или тепловизора. Два размера: компактный ТГБ-4М и ТГБ-4Г для камер с объективом, питание от 12/24/230 В до PoE.

Термокожух взрывозащищённый ТГБ-4 (алюминиевый сплав)

Модели семейства

ТГБ-4М Ex IIC (без обогрева)Компактный корпус без обогрева; электропитание — только для устанавливаемой видеокамеры.

Рабочий объём	50×50×131 мм
Габариты	Lнар. 280 мм, øнар. 95 мм
Напряжение питания термокожуха	250VAC max или 110VDC max
Диапазон рабочих температур	-60 ÷ +50 °C
Масса с упаковкой	не более 3,0 кг

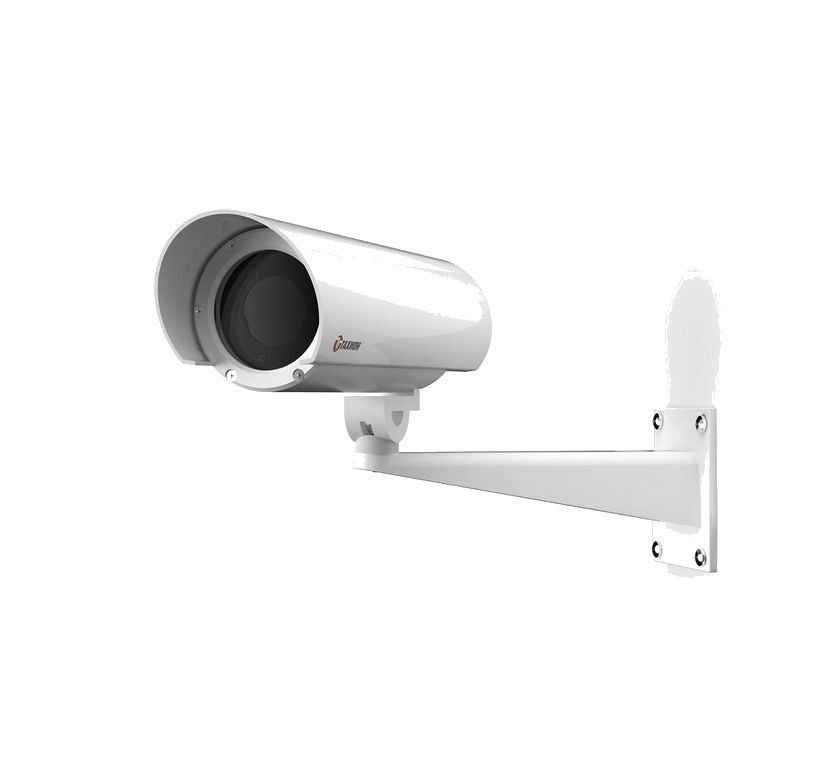

ТГБ-4М Ex IIC-12Компактный корпус, питание 12VDC с обогревом.

Рабочий объём	50×50×131 мм
Напряжение питания термокожуха / камеры	12VDC / 12VDC
Мощность обогрева	11 Вт
Максимальная потребляемая мощность (включая камеру)	24 Вт

ТГБ-4М Ex IIC-24/12Компактный корпус, питание 24VDC с обогревом.

Напряжение питания термокожуха / камеры	24VDC / 12VDC
Мощность обогрева	11 Вт
Максимальная потребляемая мощность (включая камеру)	20 Вт

ТГБ-4М Ex IIC-220/12Компактный корпус, питание 230VAC с обогревом.

Напряжение питания термокожуха / камеры	230VAC / 12VDC
Мощность обогрева	11 Вт
Максимальная потребляемая мощность (включая камеру)	24 Вт

ТГБ-4M Ex IIC-PoE+Компактный корпус с питанием по PoE+; отдельный выход 12В/10Вт для дополнительного оборудования.

Питание термокожуха	IEEE 802.3at (PoE+, 30 Вт)
Питание камеры / доп. оборудования	12В DC, 4 Вт / 12V, 10 Вт
Мощность обогрева (до/после холодного пуска)	9,4/6,6 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт

ТГБ-4Г Ex IIC (без обогрева)Корпус под камеру с объективом, без обогрева; максимум для устанавливаемого оборудования — 230 В / 60 Вт.

Рабочий объём	70×70×280 мм
Габариты	Lнар. 420 мм, øнар. 131 мм
Максимально допустимое напряжение/мощность камеры	230 В / 60 Вт
Диапазон рабочих температур	-60 ÷ +50 °C
Масса с упаковкой	не более 3,9 кг

ТГБ-4Г Ex IIC-12Корпус под камеру с объективом, питание 12V DC/AC с обогревом и холодным пуском (-25/-15 °C).

Рабочий объём	70×70×270 мм
Напряжение питания термокожуха / камеры	12V DC/AC / 12VDC
Мощность обогрева	12/8 Вт
Максимальная потребляемая мощность (включая камеру)	34/30 Вт

ТГБ-4Г Ex IIC-24/12Корпус под камеру с объективом, питание 24V DC/AC с обогревом; холодный пуск.

Рабочий объём	70×70×215 мм
Напряжение питания термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Максимальная потребляемая мощность (включая камеру)	45/37 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТГБ-4Г Ex IIC-220/12Корпус под камеру с объективом, питание 230VAC с обогревом; холодный пуск.

Рабочий объём	70×70×215 мм
Напряжение питания термокожуха / камеры	230VAC / 12VDC
Мощность обогрева	25/17 Вт
Максимальная потребляемая мощность (включая камеру)	46/38 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

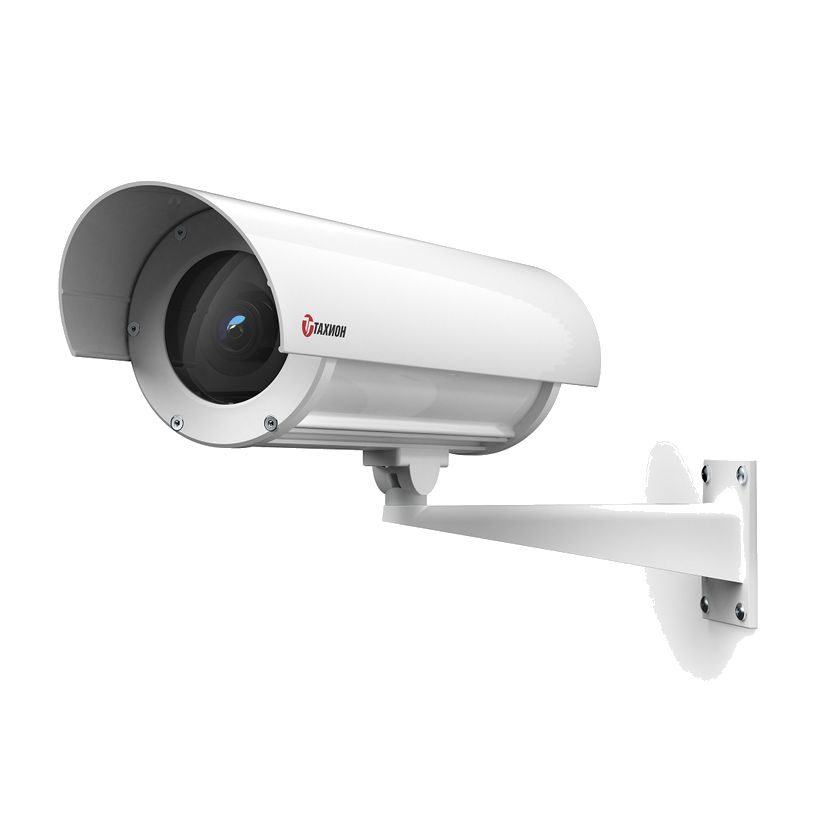

ТГБ-4Г Ex IIC-PoE+Корпус под камеру с объективом, PoE+ (IEEE 802.3at, 30 Вт) или Passive PoE 48–56В.

Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт

ТГБ-4Г Ex IIC-PoE++Корпус под камеру с объективом, PoE++/PoH/UPOE/Passive PoE 48–56В (60 Вт).

Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	51 Вт

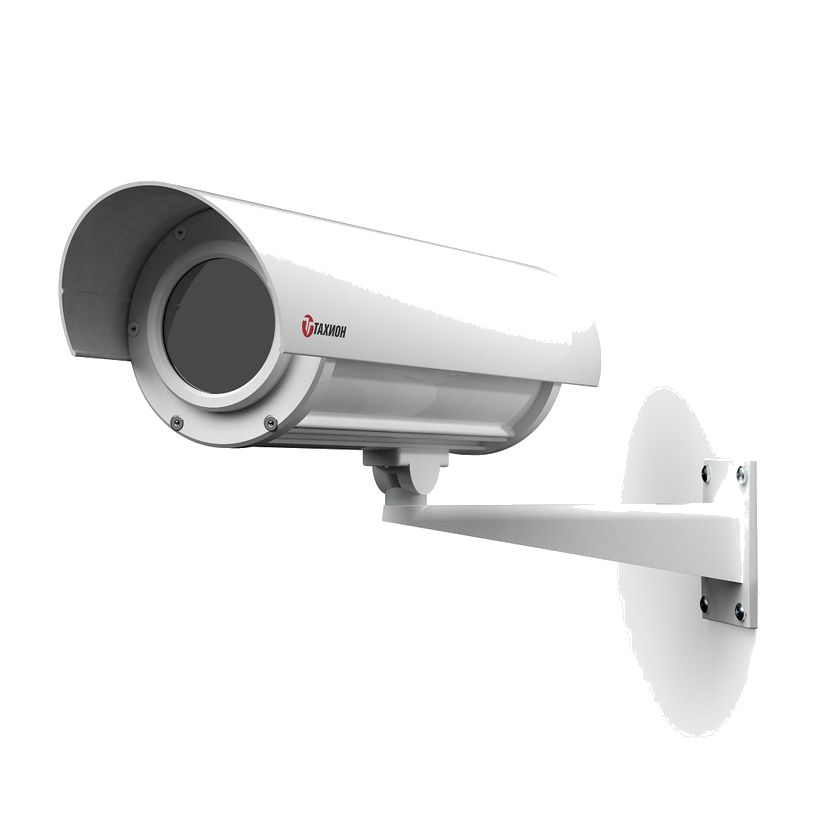

ТГБ-4Г ТВ Ex IIC-220/12Модификация для тепловизора вместо видеокамеры, питание 230VAC (тепловизор — 12VDC или 230VAC).

Рабочий объём	70×70×215 мм
Мощность обогрева	31/21 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТГБ-4Г ТВ Ex IIC-24/12Модификация для тепловизора, питание 24V DC/AC (тепловизор — 12VDC или 24V DC/AC).

Рабочий объём	70×70×215 мм
Мощность обогрева	31/21 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТГБ-4Г Ex-24/12 (снята с производства)Более ранняя серия с классом взрывозащиты 1Ex db IIB (не IIC).

Класс взрывозащиты	1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X
Напряжение питания	24 В DC (24 В AC под заказ)
Напряжение/ток внутреннего источника питания	12 В DC/1,5 А или 24 В DC/0,75 А
Мощность обогрева	31 Вт / 21 Вт

ТГБ-4Г Ex-220/12 (снята с производства)Более ранняя серия IIB, питание 230VAC.

Класс взрывозащиты

1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X

ТГБ-4М Ex-24/12 (снята с производства)Более ранняя серия IIB компактного корпуса.

Класс взрывозащиты

1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X

ТГБ-4Г Ex PoE+ (снята с производства)Более ранняя серия IIB с питанием PoE+.

Класс взрывозащиты

1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X

Как это работает и подключается

Два гермоввода под небронированный кабель диаметром 3,1–8,6 мм (у ТГБ-4Г ТВ и части ТГБ-4Г — 3,2–8,1 мм) с фиксатором металлорукава; в комплекте настенный кронштейн и солнцезащитный козырёк.
Смотровое окно — ударопрочное закалённое стекло; модуль видеокамеры изолирован от корпуса термокожуха.
Степень защиты IP66/IP68; корпус — алюминиевый сплав, покрытие порошковой краской RAL9002 (другой цвет — по заявке).
Класс взрывозащиты серии IIC — 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X.

Монтаж

Термокожух отключает питание при нагреве внутри выше +70 °С и восстанавливает после остывания ниже +60 °С — штатная защита, а не неисправность.
У ТГБ-4М плата холодного запуска поставляется отдельно (устанавливается по заказу).
ТГБ-4Г без обогрева питания на сам корпус не имеет — оно рассчитано только на устанавливаемую камеру (максимум 230 В / 60 Вт).

Примеры

Обычная IP-камера на объекте

ТГБ-4Г Ex IIC-PoE+ питает камеру и обогрев по одному PoE-кабелю (до 25 Вт суммарно).

Тепловизор во взрывоопасной зоне

ТГБ-4Г ТВ Ex IIC — тот же корпус, но модуль под тепловизор вместо видеокамеры.

Частые вопросы

Чем ТГБ-4М отличается от ТГБ-4Г?

Размером рабочего объёма: 4М — 50×50×131 мм (для компактной камеры), 4Г — 70×70×215/280 мм (под камеру с объективом или тепловизор).

Можно ли запитать термокожух и камеру одним кабелем?

Да, в исполнениях PoE+/PoE++ — обогрев и камера получают питание по одному PoE-кабелю, до 25 или 51 Вт суммарно.

Нюансы и грабли

ТГБ-4М и ТГБ-4Г — разные размеры корпуса (рабочий объём 50×50×131 против 70×70×215/280 мм), а не разная мощность одной модели — при подборе сверяйте, что камера с объективом войдёт именно в 4Г.
Модели без суффикса «-12/-24/-220/-PoE» (просто «без обогрева») не имеют собственного питания — это отдельное исполнение, а не базовая версия с обогревом по умолчанию.
Более ранние модели с классом IIB (без суффикса IIC) сняты с производства.

Документация

Тахион — страница изделия Термокожух взрывозащищённый ТГБ-4М/ТГБ-4Г Ex IIC (все исполнения по питанию), ТГБ-4Г ТВ и более ранние модели IIB на сайте производителя (https://tahion.spb.ru/) .../1ex-db-iib-t6-gb-x-ex-tb-iiic-t8/, .../1ex-db-iic-t6-gb-x-ex-tb-iiic-t8/, .../bez-obogreva-1eh-db-iic-t6-gb-h-/, .../bez-obogreva-1ex-db-iic-t6-gb-x-/, .../dla-teplovizorov-1ex-db-iic-t6-g/, .../s-pitaniem-poe-1ex-db-iib-t6-gb-/.
