Тахион · термокожух для видеокамеры

ТГБ-7 — термокожух для видеокамеры, алюминиевый сплав, IP66/IP68

Термокожух из алюминиевого сплава для установки IP- или аналоговой видеокамеры с объективом на улице: обогрев, холодный пуск, защита от влаги и пыли IP66/IP68, диапазон -60…+50°C.

Модели семейства

ТГБ-7-12Питание 12 В DC/AC.

Рабочий объём/габариты	70×70×270 мм; Lнар. 420, øнар. 131 мм
Напряжение питания	12 В DC/AC
Мощность обогрева	12/8 Вт
Макс. потребляемая мощность (с камерой)	34/30 Вт (2,8/2,5 А)
Холодный запуск (с доп. платой)	гарантирован при -25°C или -15°C, в зависимости от мощности обогрева
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	не более 3,5 кг

ТГБ-7-220/12Питание корпуса 230 В AC, камеры — 12 В DC.

Рабочий объём/габариты	70×70×215 мм; Lнар. 420, øнар. 131 мм
Напряжение питания	230 В AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева	25/17 Вт
Макс. потребляемая мощность (с камерой)	46/36 Вт (0,2/0,16 А)
Холодный запуск	-60°C или -40°C
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	не более 3,5 кг

ТГБ-7-24/12Питание корпуса 24 В DC/AC, камеры — 12 В DC.

Рабочий объём/габариты	70×70×215 мм; Lнар. 420, øнар. 131 мм
Напряжение питания	24 В DC/AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева	25/17 Вт
Макс. потребляемая мощность (с камерой)	45/37 Вт (1,9/1,6 А)
Холодный запуск	-60°C или -40°C
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	не более 3,5 кг

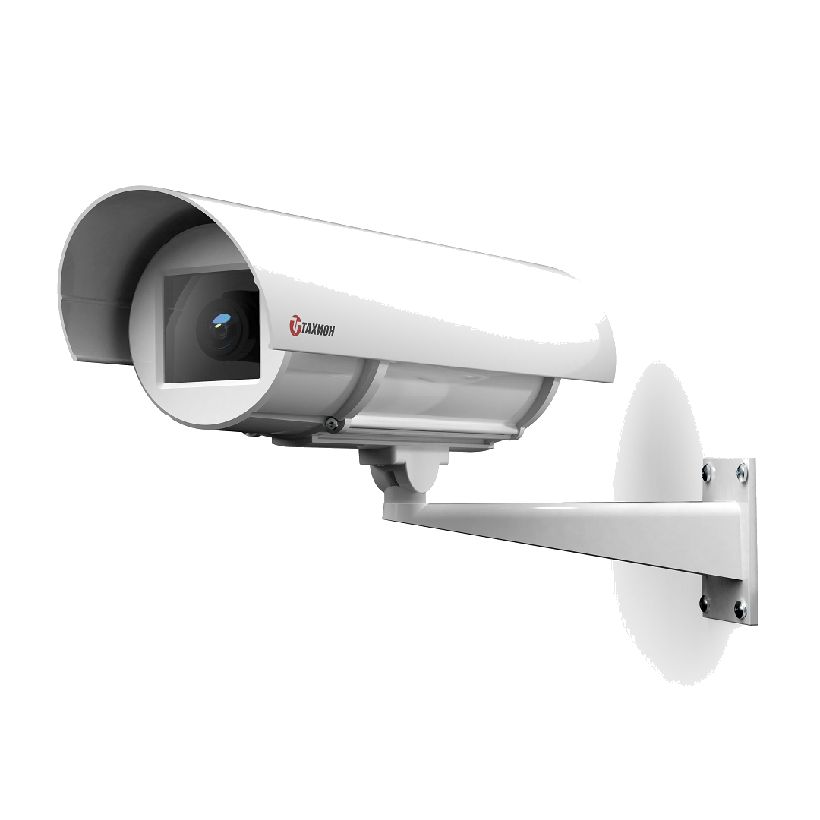

ТГБ-7 (без обогрева)Без встроенного обогревателя, для тёплого климата или отапливаемого укрытия.

Рабочий объём/габариты	70×70×280 мм; Lнар. 420, øнар. 131 мм
Напряжение питания	250 В DC/AC max
Макс. потребляемая мощность (с камерой, при 250 В)	60 Вт (0,24 А)
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы	2 шт., кабель 6-10 мм
Масса с упаковкой	не более 3,5 кг

ТГБ-7 PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.

Питание термокожуха	IEEE 802.3at (PoE+) или Passive PoE 48-56 В, мощность источника до 30 Вт
Питание камеры	IEEE 802.3af, потребление камеры до 6,5 Вт
Макс. длина кабеля UTP 5e	100 м
Мощность обогрева (до/после хол. запуска)	22/15 Вт
Макс. потребляемая мощность (с камерой)	25 Вт
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, класс 2 по ГОСТ Р 51317.4.5
Гермовводы	2×PG16-RJ45, кабель 4-5 мм, для обжатой вилки RJ-45
Масса с упаковкой	не более 3,5 кг

ТГБ-7 PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.

Питание термокожуха	IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, мощность источника до 60 Вт
Питание камеры	IEEE 802.3af/at, потребление камеры до 15 Вт
Макс. длина кабеля UTP 5e	100 м
Мощность обогрева (до/после хол. запуска)	35/25 Вт
Макс. потребляемая мощность (с камерой)	51-60 Вт (по таблице характеристик; в описании страницы — 51 Вт)
Температура эксплуатации	-60…+50°C
Защита/материал	IP66/IP68, алюминиевый сплав, класс 2 по ГОСТ Р 51317.4.5
Гермовводы	2×PG16-RJ45, кабель 4-5 мм, для обжатой вилки RJ-45
Масса с упаковкой	не более 3,5 кг

ТГБ-7 PoE (до -60°C, снята с производства)Ранняя PoE-версия, инжектор PoE-12-I в комплекте, до -60°C.

Питание термокожуха	49-55 В DC от инжектора PoE-12-I (входит в комплект)
Внутренний ИП	12 В DC / 0,5 А
Мощность обогрева	31/21 Вт
Макс. потребляемая мощность (с камерой)	37/27 Вт
Температура эксплуатации	-60…+50°C / -40…+50°C
Инжектор PoE-12-I	вход 220 В/0,35 А, выход 55 В, макс. ток 1,2 А, мощность 65 Вт
Масса с упаковкой	2,8 кг

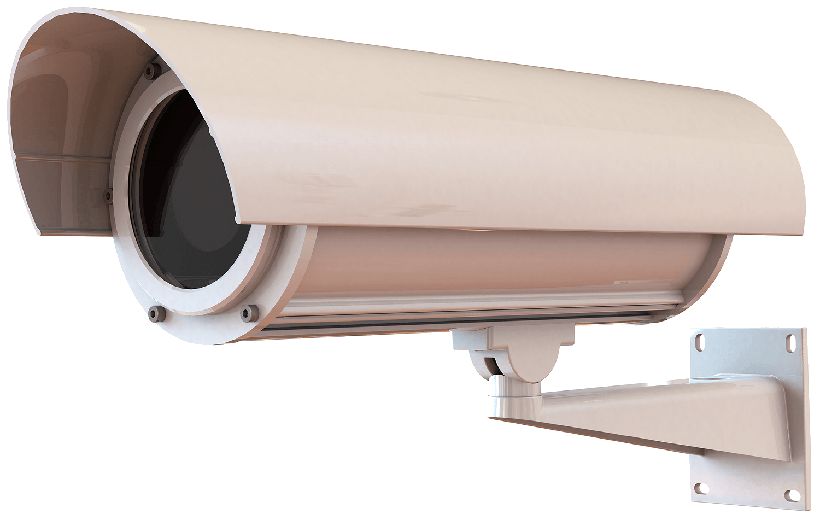

ТГБ-7 PoE+ исп.1 Арктический (снята с производства)Инжектор IEEE 802.3at не входит в комплект, дальность до 100 м.

Питание термокожуха	IEEE 802.3at (PoE+), выходное напряжение инжектора 48-56 В DC
Камера	Ethernet 10/100BASE-TX, IEEE 802.3af
Потребление камеры	6 Вт на 100 м, 8 Вт на 50 м
Макс. потребляемая мощность	25 Вт
Температура эксплуатации	-60…+50°C
Масса с упаковкой	не более 2,8 кг

Как это работает и подключается

Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), который работает постоянно.
Мощность обогрева переключается джампером на платформе термокожуха между двумя значениями (например, 25/17 Вт или 12/8 Вт) — заводская установка на большее значение.

Монтаж

Два гермоввода под кабель 6-10 мм (у PoE-версий — PG16-RJ45 под 4-5 мм с возможностью ввода обжатой вилки RJ-45).
В комплекте — настенный кронштейн и солнцезащитный козырёк; кронштейны других типов и длин (потолочный, усиленный, угловой) — отдельные позиции.

Частые вопросы

Какое исполнение ТГБ-7 выбрать?

По напряжению питания на объекте: 12 В, 24 В, 230 В, PoE+ (до 30 Вт) или PoE++ (до 60 Вт); для тёплого помещения без обогрева — версия «без обогрева».

Какой кабель заводить в ТГБ-7 PoE+/PoE++?

Гермоввод PG16-RJ45 рассчитан на кабель 4-5 мм и допускает ввод уже обжатой вилки RJ-45.

Нюансы и грабли

Холодный запуск камеры до -60°C/-40°C гарантирован только с дополнительной платой холодного запуска, которая поставляется отдельно (для версий 12/220/24 В) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — рассчитывайте питание и кабель по этому суммарному значению, а не только по мощности обогрева.
На странице ТГБ-7 PoE+/PoE++ описание в тексте называет одни числа обогрева и мощности (например, 22/15 Вт и 25/51 Вт), а таблица характеристик — другие (35/25 Вт и 25/60 Вт); в карточку взяты значения из таблицы, расхождение — особенность документа производителя.

Документация

Тахион — ТГБ-7-12, страница изделия (https://tahion.spb.ru/product/termokozhuh-tgb-7-12/)
Тахион — ТГБ-7-220/12, страница изделия
Тахион — ТГБ-7-24/12, страница изделия
Тахион — ТГБ-7 (без обогрева), страница изделия
Тахион — ТГБ-7 PoE+/PoE++, страница изделия и
Тахион — ТГБ-7 PoE до -60°C (снята с производства), страница изделия
Тахион — ТГБ-7 PoE+ исп.1 Арктический (снята с производства), страница изделия
