Термокожух из алюминиевого сплава для установки тепловизионной камеры (тепловизора) с объективом; конструктив как у ТГБ-7, смотровое стекло — германиевое. IP66/IP67-IP68, -60…+50°C.
Модели семейства
ТГБ-7 ТВ-12Питание 12 В DC/AC ±10%.
Напряжение питания
12 В DC/AC ±10%
Мощность обогрева
12/8 Вт
Макс. потребляемая мощность (с камерой)
34/30 Вт (2,8/2,5 А)
Холодный запуск (с доп. платой)
-25°C или -15°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
ТГБ-7 ТВ-220/12Питание корпуса 230 В AC ±10%, тепловизора — 12 В DC или 230 В AC.
Напряжение питания
230 В AC ±10% (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
25/17 Вт
Макс. потребляемая мощность (с камерой)
46/38 Вт (0,2/0,16 А)
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP67, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
ТГБ-7 ТВ-24/12Питание корпуса 24 В DC/AC, тепловизора — 12 В или 24 В DC; германиевое стекло с покрытием DLC/BBAR.
Стекло
материал Ge, чистая апертура 90%, покрытие DLC/BBAR на 7-14 мкм
Напряжение питания
24 В DC (24 В AC — под заказ)
Внутренний ИП
12 В DC / 1,5 А или 24 В DC / 0,75 А
Мощность обогрева
31/21 Вт
Макс. потребляемый ток (с камерой)
2,2/1,8 А
Температура эксплуатации
-60…+50°C
Холодный запуск (откл./вкл.)
-10°C / -5°C
Масса с упаковкой
не более 3,5 кг

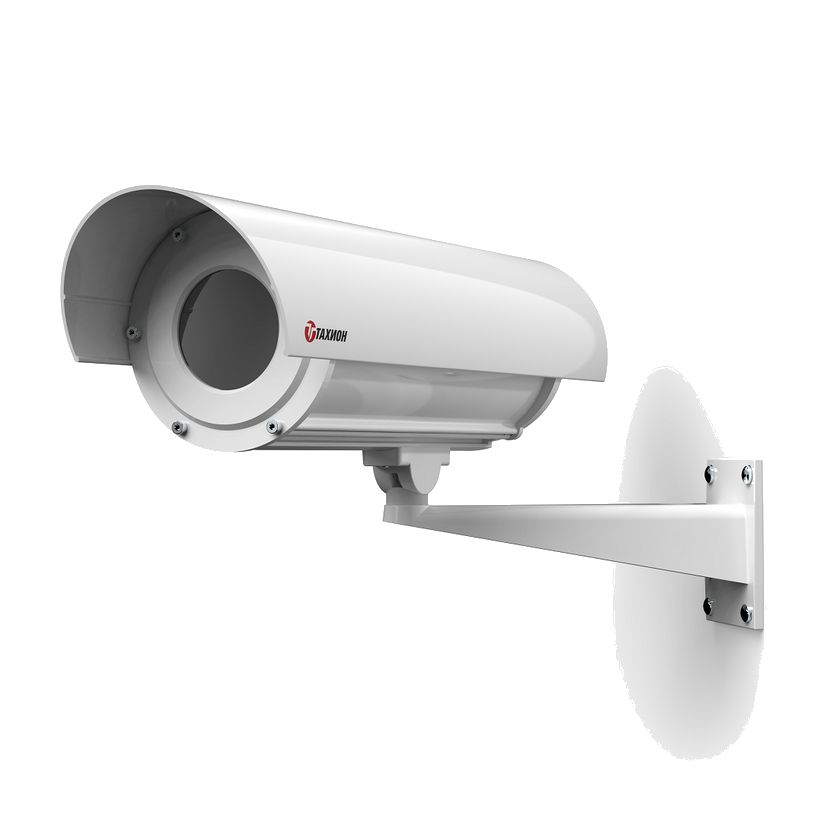

ТГБ-7 ТВ (без обогрева)Без встроенного обогревателя.
Напряжение питания
250 В DC/AC max
Макс. потребляемая мощность (с камерой, при 250 В)
60 Вт (0,24 А)
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
ТГБ-7 ТВ-PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.
Питание термокожуха
IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт
Питание камеры
IEEE 802.3af, потребление камеры до 6,5 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
25 Вт
Макс. длина кабеля UTP 5e
100 м
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
ТГБ-7 ТВ-PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.
Питание термокожуха
IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, до 60 Вт
Питание камеры
IEEE 802.3af/at, потребление камеры до 15 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
51 Вт
Макс. длина кабеля UTP 5e
100 м
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Как это работает и подключается
Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), работающий постоянно.
Мощность обогрева переключается джампером между двумя значениями — заводская установка на большее значение.
Монтаж
Два гермоввода под кабель 6-10 мм (у PoE-версий — под 4-5 мм с обжатой вилкой RJ-45); в комплекте настенный кронштейн и солнцезащитный козырёк.
На версии 24/12 доступно германиевое смотровое стекло с покрытием DLC/BBAR — уточняйте комплектацию по нужному диапазону спектра тепловизора.
Частые вопросы
Чем ТГБ-7 ТВ отличается от ТГБ-7?
Назначением и смотровым стеклом: ТГБ-7 ТВ — для тепловизионной камеры с германиевым стеклом, ТГБ-7 — для обычной IP/аналоговой видеокамеры со стеклом из другого материала.
Нюансы и грабли
Холодный запуск камеры до -60°C/-40°C гарантирован только с дополнительной платой холодного запуска (поставляется отдельно) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.
