Тахион · термокожух для видеокамеры с установкой стеклоочистителя
ТГБ-7С — термокожух для видеокамеры с посадкой под стеклоочиститель СО-2
Термокожух из алюминиевого сплава, конструктивно как ТГБ-7, но с возможностью установки стеклоочистителя СО-2 на смотровое стекло. IP66/IP68, -60…+50°C.
Модели семейства
ТГБ-7С-12Питание 12 В DC/AC.
Напряжение питания
12 В DC/AC
Мощность обогрева
12/8 Вт
Макс. потребляемая мощность (с камерой)
34/30 Вт (2,8/2,5 А)
Холодный запуск (с доп. платой)
-25°C или -15°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
Аксессуар
устанавливается стеклоочиститель СО-2

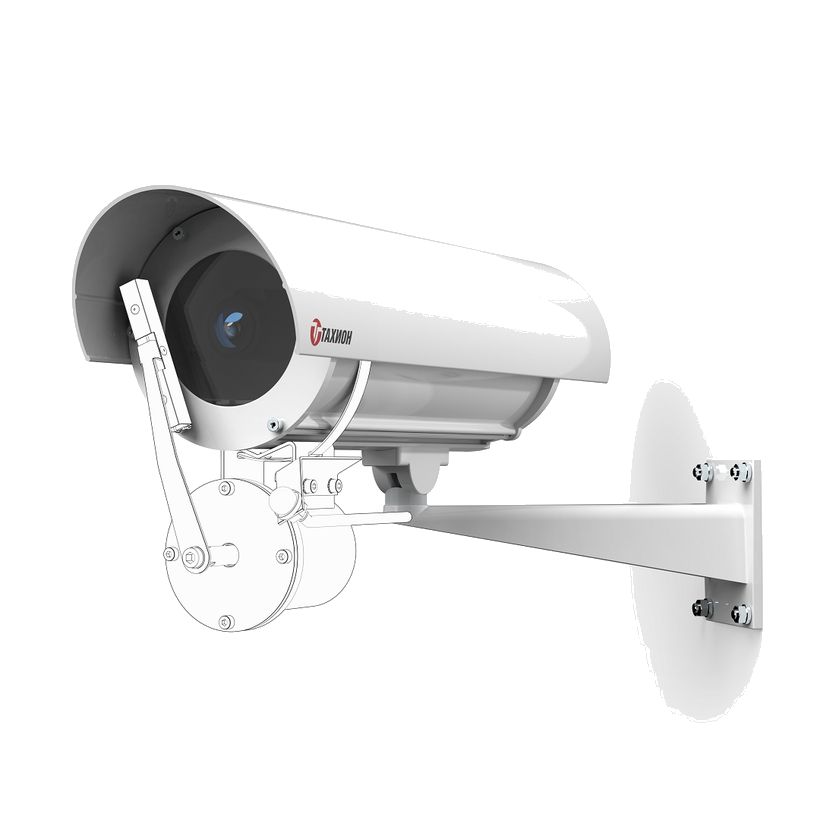

ТГБ-7С-220/12Питание корпуса 230 В AC, камеры — 12 В DC.
Напряжение питания
230 В AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
25/17 Вт
Макс. потребляемая мощность (с камерой)
45/37 Вт (1,9/1,6 А по расчёту, в описании страницы — 45/37 Вт)
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP67-IP68, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
Аксессуар
устанавливается стеклоочиститель СО-2
ТГБ-7С-24/12Питание корпуса 24 В DC/AC, камеры — 12 В DC.
Макс. потребляемая мощность (с камерой, при 250 В)
60 Вт (0,24 А)
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Масса с упаковкой
не более 3,5 кг
Аксессуар
устанавливается стеклоочиститель СО-2
ТГБ-7С-PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.
Питание термокожуха
IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт
Питание камеры
IEEE 802.3af, потребление камеры до 6,5 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
25 Вт
Макс. длина кабеля UTP 5e
100 м
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Аксессуар
устанавливается стеклоочиститель СО-2
ТГБ-7С-PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.
Питание термокожуха
IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, до 60 Вт
Питание камеры
IEEE 802.3af/at, потребление камеры до 15 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
51 Вт
Макс. длина кабеля UTP 5e
100 м
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Аксессуар
устанавливается стеклоочиститель СО-2
Как это работает и подключается
Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), работающий постоянно.
Мощность обогрева переключается джампером между двумя значениями — заводская установка на большее значение.
Монтаж
Два гермоввода под кабель 6-10 мм; в комплекте настенный кронштейн и солнцезащитный козырёк.
Посадочное место рассчитано на установку стеклоочистителя СО-2 — в отличие от ТГБ-7 этот пункт производитель указывает отдельно.
Частые вопросы
Чем ТГБ-7С отличается от ТГБ-7?
Тем же корпусом и питанием, но с посадочным местом под стеклоочиститель СО-2 — на ТГБ-7 его ставить не предусмотрено производителем.
Нюансы и грабли
Холодный запуск камеры до -60°C/-40°C гарантирован только с дополнительной платой холодного запуска (поставляется отдельно) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.
На странице ТГБ-7С-PoE+/PoE++ температура включения/отключения холодного запуска в тексте (-10±3/-15±3°C) и таблица холодного запуска (-60/-40°C по длине линии и напряжению) — разные параметры одного механизма, не путать между собой при пусконаладке.
