ТГБ-7У — удлинённый термокожух для видеокамеры с объективом большего размера
Удлинённая версия ТГБ-7 (алюминиевый сплав) — увеличенный рабочий объём для камер с длинным объективом. IP66/IP68, -60…+50°C.
Модели семейства
ТГБ-7У-12Питание 12 В DC/AC.
Рабочий объём/габариты
70×70×340 мм; Lнар. 492, øнар. 131 мм
Напряжение питания
12 В DC/AC
Мощность обогрева
16/11 Вт
Макс. потребляемая мощность (с камерой)
38/33 Вт
Холодный запуск (с доп. платой)
-25°C или -15°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы
2 шт., кабель 6-10 мм
Масса с упаковкой
3,8 кг
ТГБ-7У-220/12Питание корпуса 230 В AC, камеры — 12 В DC.
Рабочий объём/габариты
70×70×287 мм; Lнар. 492, øнар. 131 мм
Напряжение питания
230 В AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
33/22 Вт
Макс. потребляемая мощность (с камерой)
53/42 Вт
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы
2 шт., кабель 6-10 мм
Масса с упаковкой
3,8 кг
ТГБ-7У-24/12Питание корпуса 24 В DC/AC, камеры — 12 В DC или 24 В.
Напряжение питания
24 В DC/AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
33/22 Вт
Макс. потребляемая мощность (с камерой)
53/42 Вт (2,2/1,8 А)
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы
2 шт., кабель 6-10 мм
Масса с упаковкой
3,8 кг
ТГБ-7У (без обогрева)Без встроенного обогревателя, рабочий объём 70×70×350 мм.
Рабочий объём/габариты
70×70×350 мм; Lнар. 492, øнар. 131 мм
Напряжение питания
250 В DC/AC max
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, алюминиевый сплав, краска RAL9002
Гермовводы
2 шт., кабель 6-10 мм
Масса с упаковкой
3,8 кг

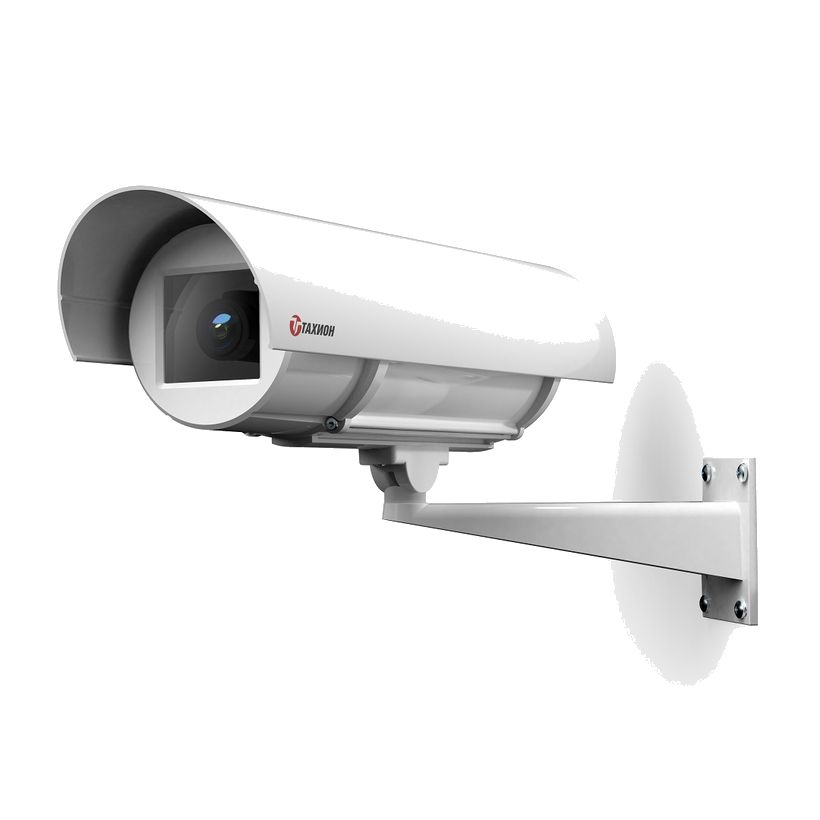

ТГБ-7У PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.
Питание термокожуха
IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт
Питание камеры
IEEE 802.3af, потребление камеры до 6,5 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт (у PoE++ 33/22 Вт)
Макс. потребляемая мощность (с камерой)
25 Вт
Гермовводы
кабель 4-5 мм, для обжатой вилки RJ-45
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
3,8 кг
ТГБ-7У PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.
Питание термокожуха
IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, до 60 Вт
Питание камеры
IEEE 802.3af/at, потребление камеры до 15 Вт
Мощность обогрева (до/после хол. запуска)
33/22 Вт
Макс. потребляемая мощность (с камерой)
51 Вт
Гермовводы
кабель 4-5 мм, для обжатой вилки RJ-45
Температура эксплуатации
-60…+50°C
Защита/материал
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
3,8 кг
Как это работает и подключается
Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), работающий постоянно.
Мощность обогрева переключается джампером между двумя значениями — заводская установка на большее значение.
Монтаж
Два гермоввода под кабель 6-10 мм (у PoE-версий — под 4-5 мм с обжатой вилкой RJ-45); в комплекте настенный кронштейн и солнцезащитный козырёк.
Частые вопросы
Чем ТГБ-7У отличается от ТГБ-7?
Увеличенным рабочим объёмом для более длинного объектива и, соответственно, немного большей мощностью обогрева и массой (3,8 кг).
Нюансы и грабли
Холодный запуск камеры гарантирован только с дополнительной платой холодного запуска (поставляется отдельно) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.
