ТГБ-8Г Ex — термокожух для видеокамеры из нержавеющей стали

Взрывозащищённый термокожух для сетевой или аналоговой видеокамеры из нержавеющей кислотостойкой аустенитной стали 12Х18Н10Т. Взрывозащита включает горно-шахтную маркировку РВ Ех db I Mb X.

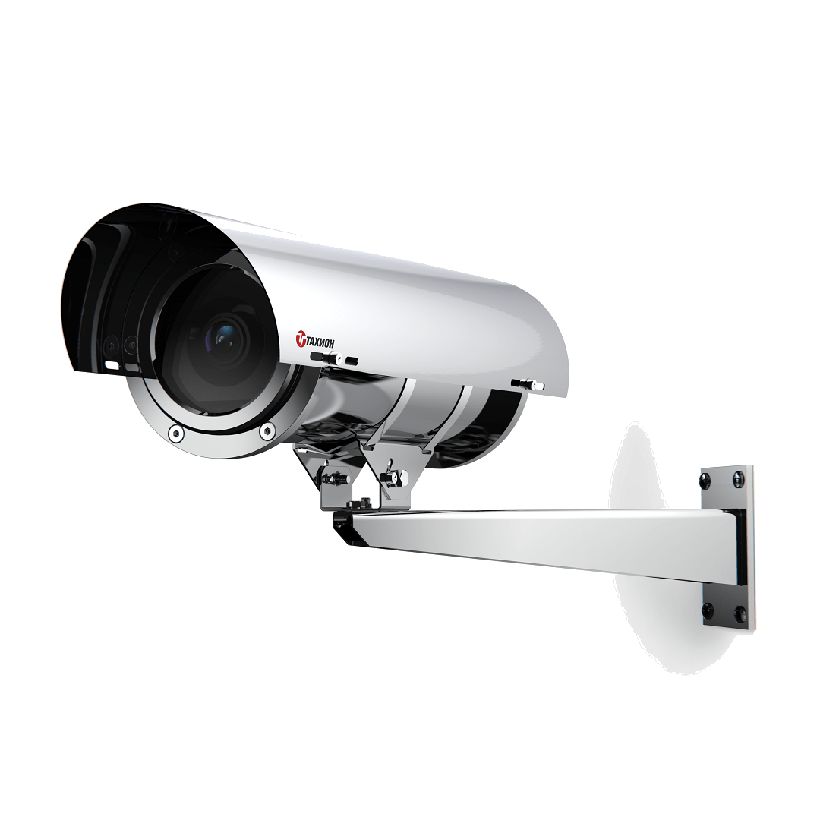

Термокожух из нержавеющей стали взрывозащищённый ТГБ-8Г

Модели семейства

ТГБ-8Г Ex (без обогрева)Базовое исполнение без обогрева; питание рассчитано на подключаемую видеокамеру, а не на сам термокожух.

Рабочий объём	70×70×270 мм
Габариты	Lнар. 420 мм, øнар. 133 мм
Напряжение питания термокожуха	250VAC max или 110VDC max
Диапазон рабочих температур	-60 ÷ +50 °C
Класс взрывозащиты	РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х
Степень защиты	IP66/IP68

ТГБ-8Г Ex-12Питание 12V DC/AC с обогревом и холодным пуском (-25/-15 °C).

Рабочий объём	70×70×270 мм
Напряжение питания термокожуха / видеокамеры	12V DC/AC / 12VDC
Мощность обогрева	12/8 Вт
Максимальная потребляемая мощность (включая видеокамеру)	34/30 Вт
Диапазон рабочих температур	-60 °C (с холодным пуском -25/-15 ÷ +50 °C)

ТГБ-8Г Ex-24/12Питание 24V DC/AC с обогревом; холодный пуск.

Рабочий объём	70×70×215 мм
Напряжение питания термокожуха / видеокамеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Максимальная потребляемая мощность (включая видеокамеру)	45/37 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТГБ-8Г Ex-220/12Питание 230VAC с обогревом; холодный пуск.

Рабочий объём	70×70×215 мм
Напряжение питания термокожуха / видеокамеры	230VAC / 12VDC
Мощность обогрева	25/17 Вт
Максимальная потребляемая мощность (включая видеокамеру)	46/38 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТГБ-8Г Ex PoE+Питание по IEEE 802.3at (PoE+, 30 Вт) или Passive PoE 48–56 В; камера — по IEEE 802.3af (PoE).

Рабочий объём	70×70×215 мм
Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт
Диапазон рабочих температур	-60 ÷ +50 °C

ТГБ-8Г Ex-PoE++Питание по IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48–56 В (60 Вт); камера — по PoE/PoE+.

Рабочий объём	70×70×215 мм
Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	51 Вт
Диапазон рабочих температур	-60 ÷ +50 °C

Как это работает и подключается

Два гермоввода под небронированный кабель диаметром 3,1–8,6 мм с фиксатором металлорукава; в комплекте настенный кронштейн и солнцезащитный козырёк.
Устойчивость к несанкционированным действиям — II (средняя), к низким температурам и внешним воздействиям — III (высокая) по ГОСТ Р 51558.
Степень защиты IP66/IP68; влажность воздуха при +25 °C — до 100 %.

Монтаж

Температура, при которой гарантирован холодный запуск камеры, зависит от ступени мощности обогрева: у Ex-24/12 и Ex-220/12 это -60 °C на полной мощности (25 Вт) и -40 °C на пониженной (17 Вт); у Ex-12 — -25 °C на 12 Вт и -15 °C на 8 Вт.
Диапазон температуры окружающей среды при эксплуатации для всех исполнений — -60…+50 °C.

Примеры

Химическое или морское производство

Нержавеющий корпус 12Х18Н10Т держит агрессивную среду, где алюминиевый ТГБ-4Г корродирует.

PoE-камера без отдельного питания

ТГБ-8Г Ex-PoE++ берёт до 51 Вт суммарно на обогрев и IP-камеру от одного PoE-кабеля.

Частые вопросы

Чем ТГБ-8Г отличается от ТГБ-4Г?

Материалом корпуса (нержавеющая сталь 12Х18Н10Т вместо алюминиевого сплава) и расширенной маркировкой взрывозащиты с горно-шахтной РВ Ех db I Mb X.

Нюансы и грабли

Материал — не сталь общего назначения, а кислотостойкая аустенитная 12Х18Н10Т; при заказе неоригинальных гермовводов сверяйте диаметр (3,1–8,6 мм) и материал под условия эксплуатации.
Класс взрывозащиты у ТГБ-8Г включает горно-шахтную маркировку РВ Ех db I Mb X — шире, чем у алюминиевого ТГБ-4Г (только 1Ex db IIC).
