Тахион · термокожух для видеокамеры из нержавеющей стали
ТГБ-9 — термокожух для видеокамеры из нержавеющей стали 12Х18Н10Т
Термокожух из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т) — для агрессивных сред и прибрежных объектов. Конструктив как ТГБ-7, но металл другой. IP66/IP68, -60…+50°C.

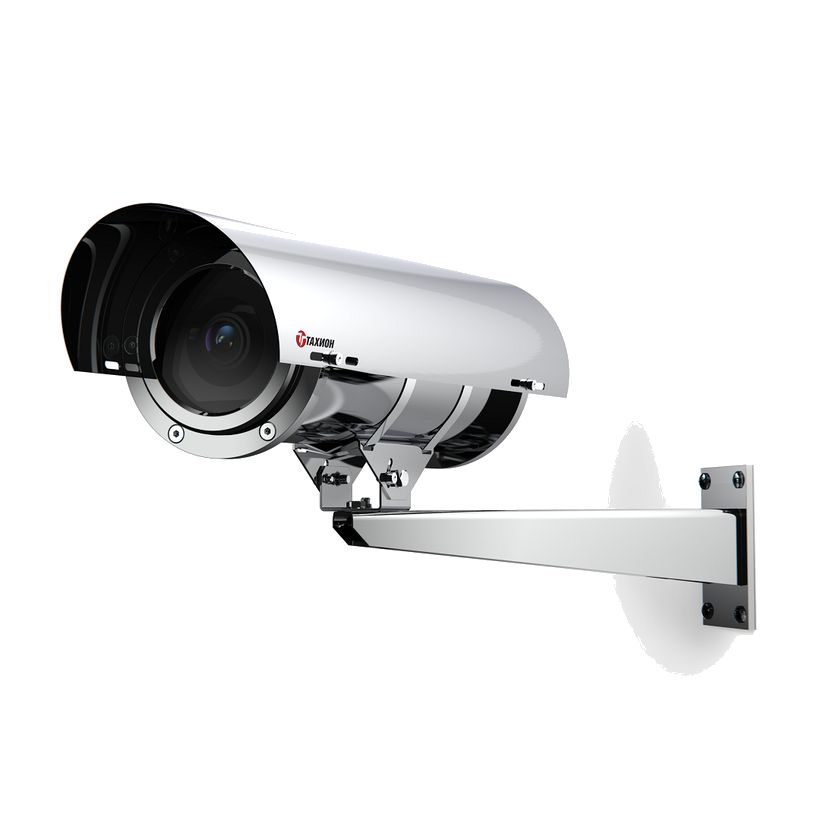

ТГБ-9-220/12Питание корпуса 230 В AC, камеры — 12 В DC.
Напряжение питания
230 В AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
25/17 Вт
Макс. потребляемая мощность (с камерой)
46/38 Вт (0,2/0,16 А)
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68
Гермовводы
2 шт., кабель 7-12 мм
Масса с упаковкой
7,1 кг
ТГБ-9-24/12Питание корпуса 24 В DC/AC, камеры — 12 В DC.
Напряжение питания
24 В DC/AC (внутренний ИП 12 В DC / 1,4 А)
Мощность обогрева
25/17 Вт
Макс. потребляемая мощность (с камерой)
45/37 Вт (1,9/1,6 А)
Холодный запуск
-60°C или -40°C
Температура эксплуатации
-60…+50°C
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68
Гермовводы
2 шт., кабель 7-12 мм
Масса с упаковкой
7,1 кг
ТГБ-9 (без обогрева)Без встроенного обогревателя.
Напряжение питания
250 В DC/AC max
Температура эксплуатации
-60…+50°C
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68
Гермовводы
2 шт., кабель 7-12 мм
Масса с упаковкой
7,1 кг
ТГБ-9 PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.
Питание термокожуха
IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт
Питание камеры
IEEE 802.3af, потребление камеры до 6,5 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
25 Вт
Гермовводы
кабель 4-5 мм
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
7,1 кг
ТГБ-9 PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.
Питание термокожуха
IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, до 60 Вт
Питание камеры
IEEE 802.3af/at, потребление камеры до 15 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
51 Вт
Гермовводы
кабель 4-5 мм
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
7,1 кг
Как это работает и подключается
Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), работающий постоянно.
Мощность обогрева переключается джампером между двумя значениями — заводская установка на большее значение.
Монтаж
Два гермоввода под кабель 7-12 мм (у PoE-версий — под 4-5 мм); в комплекте настенный кронштейн и солнцезащитный козырёк.
Частые вопросы
Когда ставить ТГБ-9 вместо ТГБ-7?
Когда важна стойкость к коррозии и агрессивной среде (прибрежные объекты, химически активная атмосфера) — корпус ТГБ-9 из нержавеющей стали 12Х18Н10Т против алюминиевого сплава у ТГБ-7.
Нюансы и грабли
Холодный запуск камеры гарантирован только с дополнительной платой холодного запуска (поставляется отдельно) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.
Масса ТГБ-9 (7,1 кг) заметно больше, чем у алюминиевых термокожухов того же класса — учитывайте это при выборе кронштейна и опоры.
