Макс. потребляемая мощность (с камерой, при 250 В)
60 Вт (0,24 А)
Температура эксплуатации
-60…+50°C
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68
Гермовводы
2 шт., кабель 7-12 мм
Масса с упаковкой
7,6 кг
ТГБ-9У-PoE+Питание по IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт.
Питание термокожуха
IEEE 802.3at (PoE+) или Passive PoE 48-56 В, до 30 Вт
Питание камеры
IEEE 802.3af, потребление камеры до 6,5 Вт
Мощность обогрева (до/после хол. запуска)
22/15 Вт
Макс. потребляемая мощность (с камерой)
25 Вт
Гермовводы
кабель 7-12 мм
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
7,6 кг
ТГБ-9У-PoE++Питание по IEEE 802.3bt (PoE++)/PoH/UPOE или Passive PoE 48-56 В, до 60 Вт.
Питание термокожуха
IEEE 802.3bt (PoE++), PoH, UPOE или Passive PoE 48-56 В, до 60 Вт
Питание камеры
IEEE 802.3af/at, потребление камеры до 15 Вт
Мощность обогрева (до/после хол. запуска)
33/22 Вт
Макс. потребляемая мощность (с камерой)
51 Вт
Гермовводы
кабель 4-5 мм
Материал корпуса
нержавеющая кислотостойкая аустенитная сталь
Защита
IP66/IP68, класс 2 по ГОСТ Р 51317.4.5
Масса с упаковкой
7,6 кг
Как это работает и подключается
Термокожух автоматически включает/отключает встроенный обогреватель в заданном диапазоне температур; окно термокожуха обогревает отдельный элемент 2 Вт (1,5 Вт у PoE-исполнений), работающий постоянно.
Мощность обогрева переключается джампером между двумя значениями — заводская установка на большее значение.
Монтаж

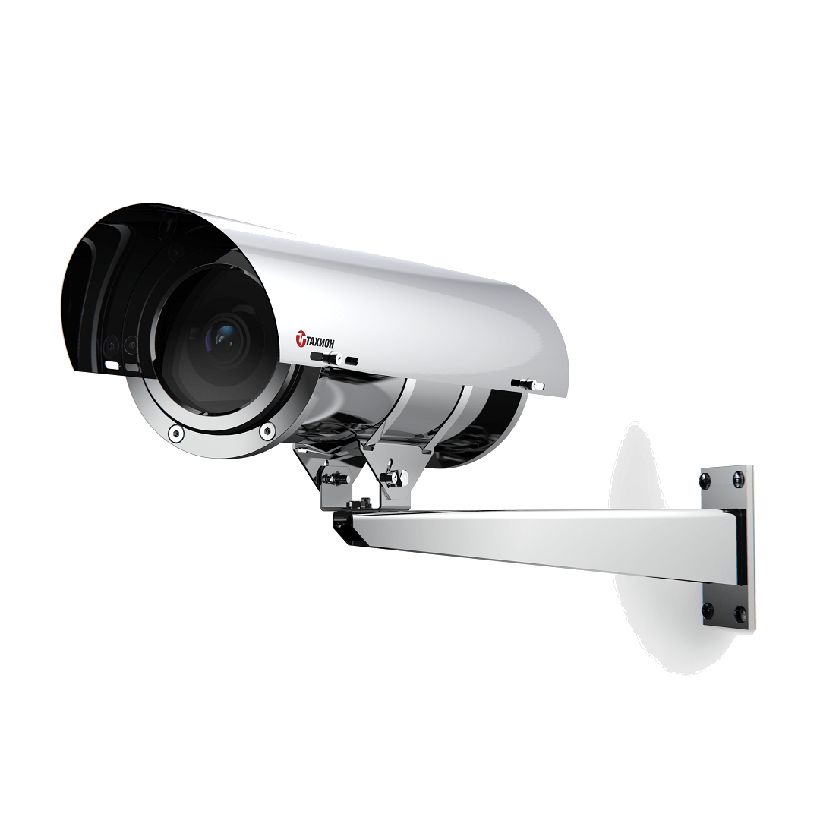

Два гермоввода под кабель 7-12 мм (у PoE++ — под 4-5 мм); в комплекте настенный кронштейн и солнцезащитный козырёк.
Частые вопросы
Когда нужен ТГБ-9У вместо ТГБ-9?
Когда камера с объективом не помещается в стандартный рабочий объём обычного ТГБ-9 — у ТГБ-9У рабочая длина увеличена до 287 мм.
Нюансы и грабли
Холодный запуск камеры гарантирован только с дополнительной платой холодного запуска (поставляется отдельно) — без неё старт гарантирован лишь до -25°C/-15°C.
Максимальная потребляемая мощность в характеристиках указана «включая видеокамеру» — кабель и питание считайте по этому суммарному значению.
Не путать с ТГБ-9 (без «У»): у ТГБ-9У рабочий объём удлинён до 287 мм и мощность обогрева заметно выше на тех же напряжениях.
