ТШ-1/ТШ-11 — термошкаф с обогревом (и вентиляцией) 600×600×210 мм

Стальной термошкаф 600×600×210 мм для телекамеры и сопутствующей электроники на улице. Есть исполнения только с обогревом (до −60 °С) и с обогревом и вентиляцией (до −50 °С).

Модели семейства

ТШ-1Только обогрев, диапазон -60…+50 °С, IP66.

Питание	220 В AC ±10%, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	потребляемая мощность 178 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Регулирование температуры в шкафу	-20 °С ÷ +15 °С
Тепловая защита / авария	срабатывание +30 °С / +70 °С
Габариты (без гермовводов)	600 х 600 х 210 мм
Степень защиты	IP66
Вес с упаковкой	не более 25 кг
Гермовводы	PBA29-25, Ø кабеля 18-25 мм, 3 шт.

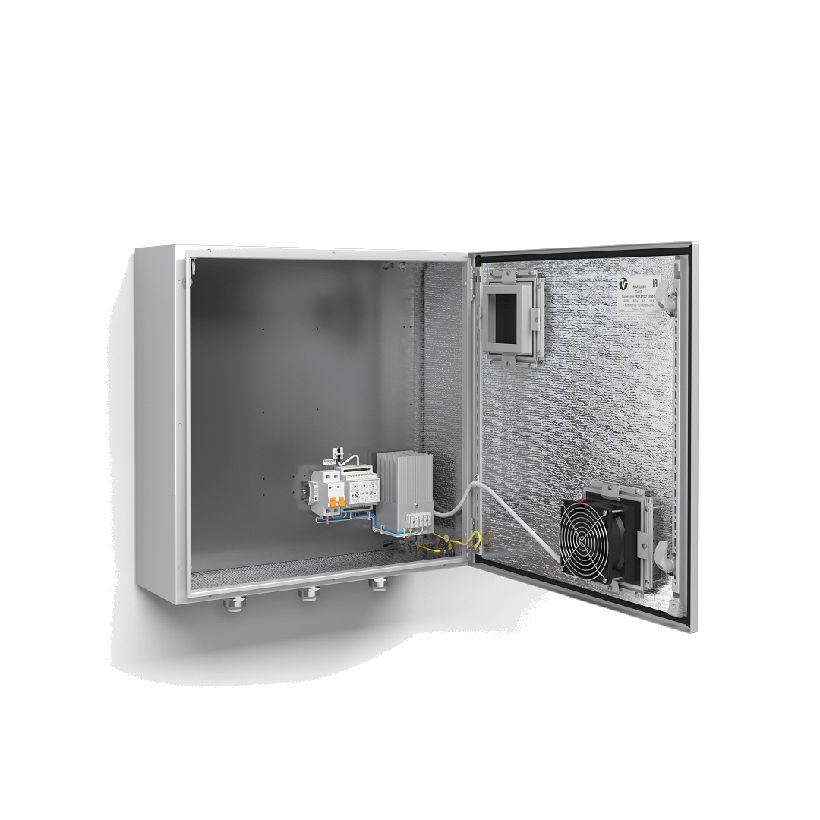

ТШ-1ВОбогрев и вентиляция, диапазон -50…+50 °С, IP55.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	178 Вт
Вентиляция	воздушный поток 70 м3/ч, 18 Вт
Макс. теплопотери аппаратуры в шкафу	160 Вт
Регулирование обогрева / вентиляции	-20 °С ÷ +15 °С / +20 °С ÷ +55 °С
Диапазон рабочих температур	-50 °С ÷ +50 °С
Габариты	600 х 600 х 210 мм
Степень защиты	IP55
Вес с упаковкой	не более 28,5 кг

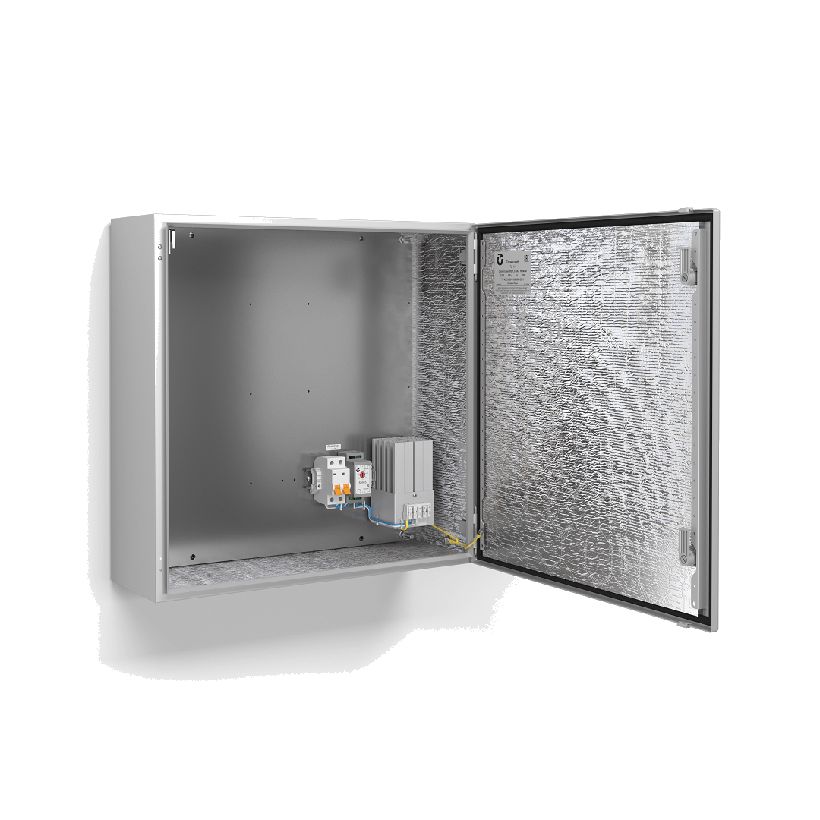

ТШ-11Только обогрев, облегчённое исполнение для -40 °С, IP66.

Питание	220 В AC ±10%, 50 Гц, максимальный ток нагрузки 6 А
Обогрев (ОТШ-100)	100 Вт
Диапазон рабочих температур	-40 °С ÷ +50 °С
Регулирование температуры в шкафу	-25 °С ÷ +25 °С
Габариты	600 х 600 х 210 мм
Степень защиты	IP66
Вес с упаковкой	не более 25 кг

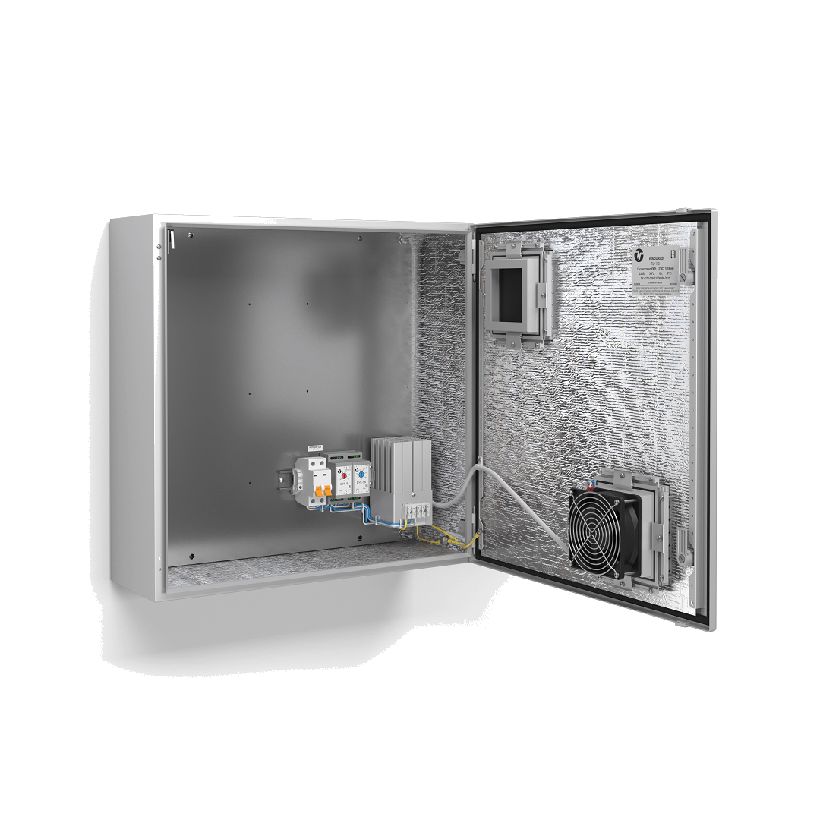

ТШ-11ВОбогрев и вентиляция для -40 °С, IP55.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	100 Вт
Вентиляция	воздушный поток 70 м3/ч, 18 Вт
Макс. теплопотери аппаратуры в шкафу	160 Вт
Диапазон рабочих температур	-40 °С ÷ +50 °С
Габариты	600 х 600 х 210 мм
Степень защиты	IP55
Вес с упаковкой	не более 28,5 кг

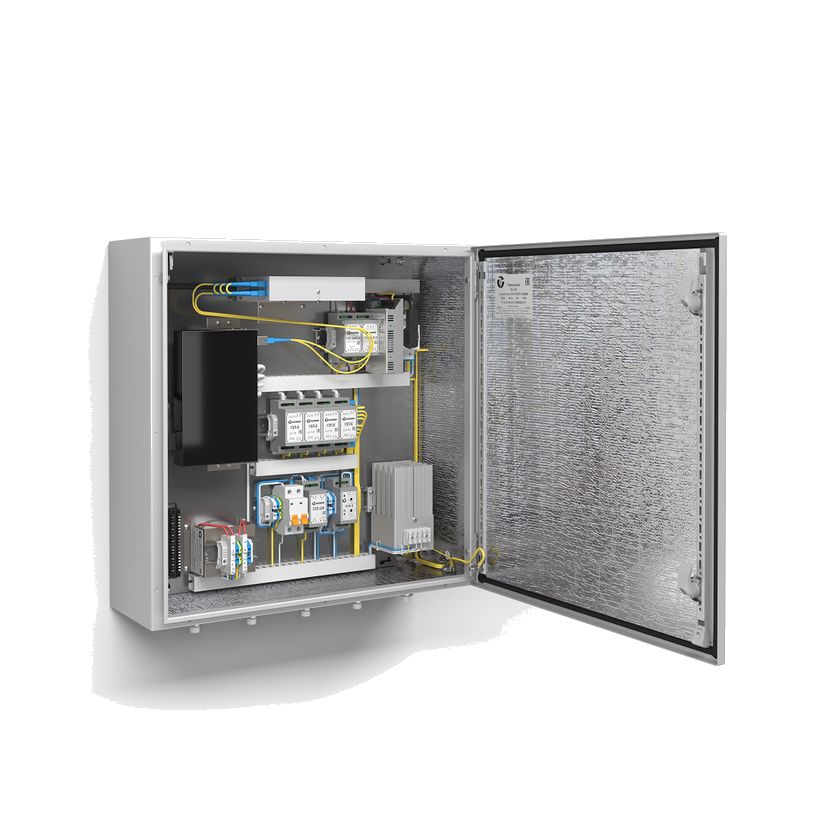

ТШ-1-02 (снята с производства)Комплектация под IP-камеру, коммутацию и приём-передачу по оптике на соседние шкафы, 342 Вт, -60…+50 °С, IP66. Тот же корпус 600х600х210, другая начинка.

Потребляемая мощность	342 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Степень защиты	IP66

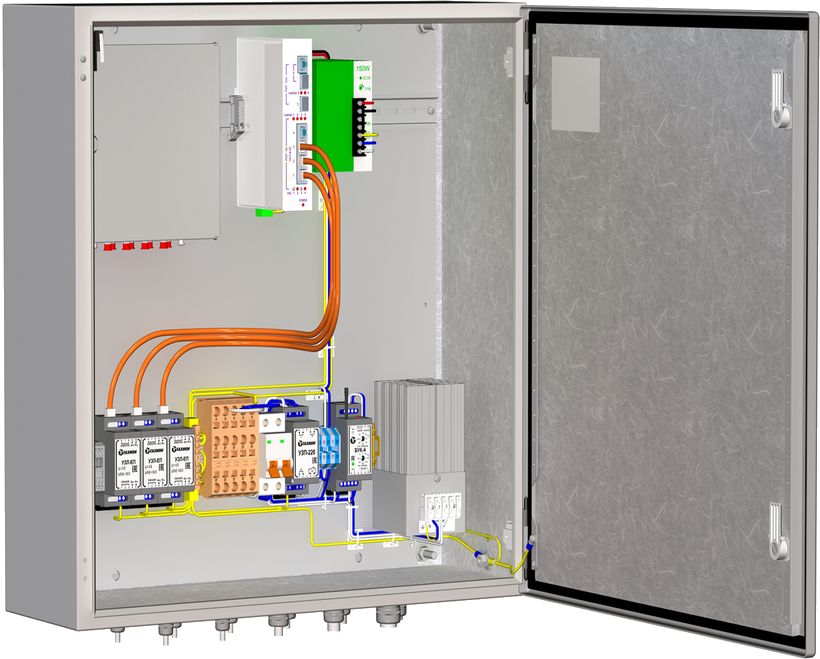

ТШ-1-08 / ТШ-1В-08 (снята с производства)Комплектация под 3-8 IP-камер с питанием PoE. ТШ-1-08 — только обогрев (178 Вт, IP66); ТШ-1В-08 — обогрев и вентиляция (196 Вт, IP55, макс. теплопотери 160 Вт), диапазон -50…+50 °С.

ТШ-1-08 — мощность обогрева	178 Вт
ТШ-1-08 — диапазон температур / защита	-60 °С ÷ +50 °С / IP66
ТШ-1В-08 — потребляемая мощность	196 Вт
ТШ-1В-08 — диапазон температур / защита	-50 °С ÷ +50 °С / IP55

Как это работает и подключается

Термошкаф — корпус с климатическим оборудованием (обогреватель ОТШ, блок управления климатом БУК), внутрь монтируется камера/электроника заказчика — она не входит в комплект.
Тепловая защита отключает обогрев при +30 °С внутри шкафа, аварийная сигнализация срабатывает при +70 °С (у ТШ-1/ТШ-1В).

Монтаж

Гермовводы (PBA29-25, Ø кабеля 18-25 мм, 3 шт.) в комплект не входят у части исполнений — уточнять по заказу.
На монтажной панели предусмотрены отверстия для установки дополнительных DIN-реек.
Есть тамперный контакт для сигнализации несанкционированного доступа — использовать в охранном шлейфе.

Примеры

Уличная телекамера в холодном климате

ТШ-1 держит -60 °С только за счёт обогрева; для более тёплого региона (-40 °С) достаточно облегчённого ТШ-11.

Камера с высоким тепловыделением

ТШ-1В/ТШ-11В добавляют вентиляцию (до 160 Вт теплопотерь аппаратуры), но диапазон рабочих температур у них уже, чем у моделей без вентиляции.

Частые вопросы

В чём разница между ТШ-1 и ТШ-11?

Обе модели только с обогревом и корпусом 600х600х210 мм, но ТШ-1 держит -60 °С (обогрев 178 Вт), а ТШ-11 рассчитан на -40 °С (обогрев 100 Вт).

Нужна ли вентиляция?

Да, если тепловыделение устанавливаемой аппаратуры близко к максимуму (160 Вт по паспорту ТШ-1В/11В) — тогда берут исполнение «В» с вентилятором, но диапазон низких температур у него уже.

Нюансы и грабли

IP66 только у исполнений без вентиляции (ТШ-1, ТШ-11); у ТШ-1В/ТШ-11В из-за вентиляционных отверстий защита ниже — IP55.
Диапазон рабочих температур у моделей с вентиляцией уже (-50/-40 °С), чем у моделей только с обогревом (-60/-40 °С) — не путать при выборе под климат объекта.
Максимальная мощность теплопотерь аппаратуры внутри шкафа ограничена (160 Вт у ТШ-1В/11В) — считать тепловыделение устанавливаемой камеры и её блока питания.
