ТШ-10/ТШ-10В — термошкаф с обогревом (и вентиляцией) для 19″ оборудования, 600×1200×600 мм

Крупный уличный термошкаф 600×1200×600 мм под 19-дюймовую стойку (21 юнит: 9U+12U). Только обогрев или обогрев с вентиляцией.

Модели семейства

ТШ-10Только обогрев, для 19″ оборудования (21U = 9U+12U), -60…+50 °С, IP66.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 10 А
Обогрев	636 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Регулирование температуры обогрева	-20 °С ÷ +15 °С
Тепловая защита / авария	+30 °С / +70 °С
Холодный запуск аппаратуры	-30 °С ÷ +5 °С
Полезная высота кронштейнов 19″	9U (400 мм) и 12U (534 мм), глубина 300-450 мм
Корпус / дверь / панель	сталь 2 мм / 2 мм / 2 мм оцинкованная
Габариты (без гермовводов)	600 х 1200 х 600 мм
Степень защиты	IP66
Вес с упаковкой	не более 90 кг

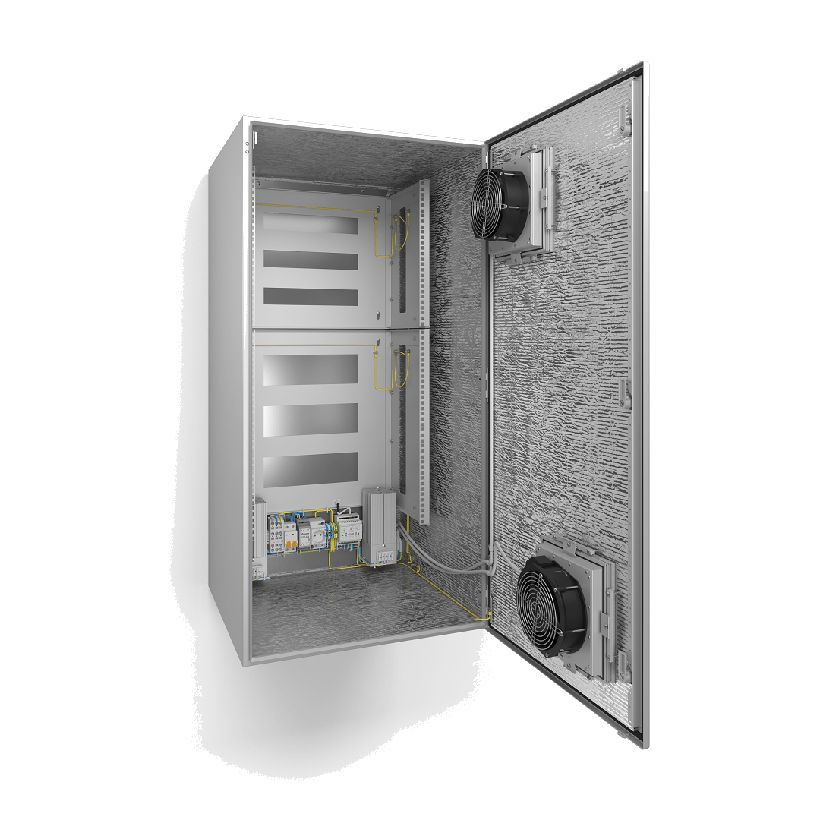

ТШ-10ВОбогрев и вентиляция для 19″ оборудования, IP55. В описании страницы диапазон -60…+50 °С, в таблице характеристик — -50…+50 °С; максимальный ток в описании 10 А, в таблице 6 А — уточнять по паспорту.

Питание, по таблице	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	636 Вт
Вентиляция	36 Вт
Макс. теплопотери аппаратуры в шкафу	525 Вт
Диапазон рабочих температур, по таблице	-50 °С ÷ +50 °С
Полезная высота кронштейнов 19″	9U (400 мм) и 12U (534 мм)
Корпус / панель ВТШ	сталь 1,25-1,5 мм / алюминиевый сплав 2 мм
Габариты	600 х 1200 х 600 мм
Степень защиты	IP55
Вес с упаковкой	не более 95 кг

Как это работает и подключается

Термошкаф — 19″ стойка с климатикой; стойковое оборудование заказчика монтируется отдельно.
У ТШ-10В есть вентиляторная система на случай, если суммарное тепловыделение оборудования велико (до 525 Вт по паспорту).

Монтаж

Кронштейны 19″ разбиты на две зоны — 9U (400 мм) и 12U (534 мм), глубина монтажа 300-450 мм.
Для ТШ-10 есть отдельные кронштейны «Крепление на стену ТШ-10» и «Крепление на опору ТШ-10».

Примеры

Уличный узел с большим стойковым парком

21U по высоте (9U+12U) — регистратор, несколько коммутаторов PoE и ИБП в одном термошкафу.

Частые вопросы

Сколько юнитов вмещает ТШ-10?

21U суммарно — две зоны крепления 9U и 12U по паспорту.

Чем отличается ТШ-10В от ТШ-10?

ТШ-10В добавляет вентиляцию (36 Вт) и допускает до 525 Вт теплопотерь аппаратуры, но степень защиты ниже — IP55 против IP66 у ТШ-10.

Нюансы и грабли

У ТШ-10 и ТШ-10В описание страницы и таблица характеристик расходятся по максимальному току (10 А/6 А) и у ТШ-10В — по диапазону температур (-60…+50/-50…+50 °С). Перед заказом уточнять по паспорту.
Максимум теплопотерь аппаратуры у ТШ-10В — 525 Вт, считать суммарно по всему стойковому парку.

Документация

Тахион — страница изделия «Термошкаф ТШ-10» на сайте производителя (https://tahion.spb.ru/product/termoshkaf-600h1200h600mm-60s-tsh-10/)
Тахион — страница изделия «Термошкаф ТШ-10В»
