ТШ-2/ТШ-12 — термошкаф с обогревом (и вентиляцией) 600×760×350 мм

Стальной термошкаф 600×760×350 мм для телекамеры и электроники на улице. Исполнения только с обогревом (до −60 °С) и с обогревом и вентиляцией (до −50 °С).

Модели семейства

ТШ-2Только обогрев, -60…+50 °С, IP66.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев (ОТШ-200)	218 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Регулирование температуры в шкафу	-20 °С ÷ +15 °С
Тепловая защита / авария	+30 °С / +70 °С
Холодный запуск аппаратуры	-30 °С
Габариты (без гермовводов)	600 х 760 х 350 мм
Степень защиты	IP66
Вес с упаковкой	не более 39 кг
Гермоввод PBA29-25	Ø кабеля 18-25 мм, 4 шт.

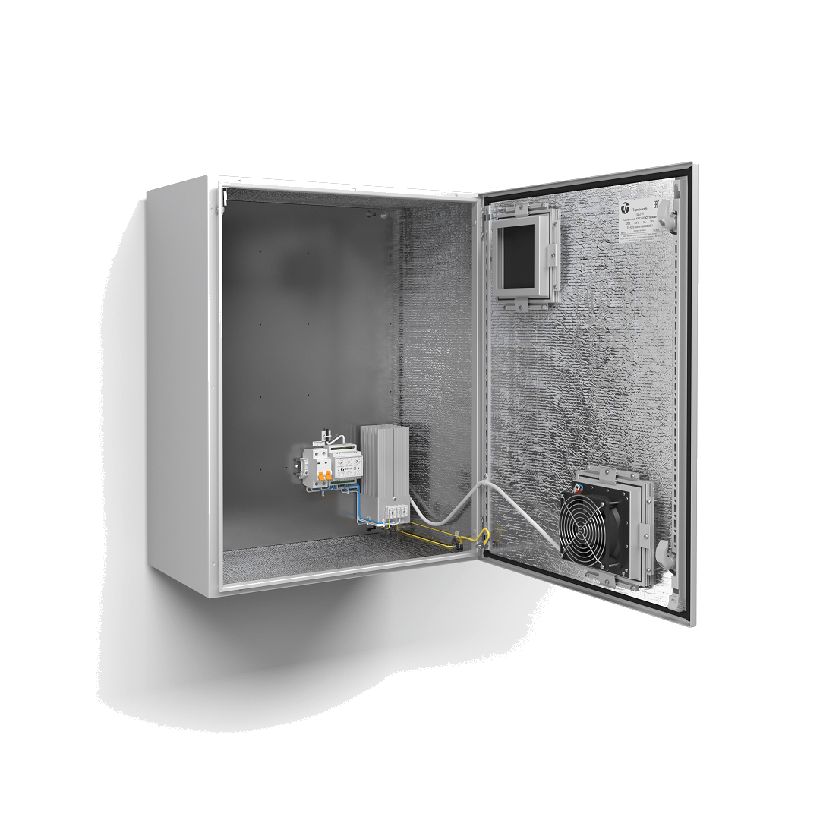

ТШ-2-В1Обогрев и вентиляция, -50…+50 °С, IP55.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	218 Вт
Вентиляция	воздушный поток 125 м3/ч, 18 Вт
Макс. теплопотери аппаратуры в шкафу	200 Вт
Регулирование обогрева / вентиляции	-20 °С ÷ +15 °С / +20 °С ÷ +55 °С
Холодный запуск аппаратуры	-30 °С ÷ +5 °С
Диапазон рабочих температур	-50 °С ÷ +50 °С
Габариты	600 х 760 х 350 мм
Вес с упаковкой	не более 38,5 кг
Гермоввод PBA29-25	4 шт.

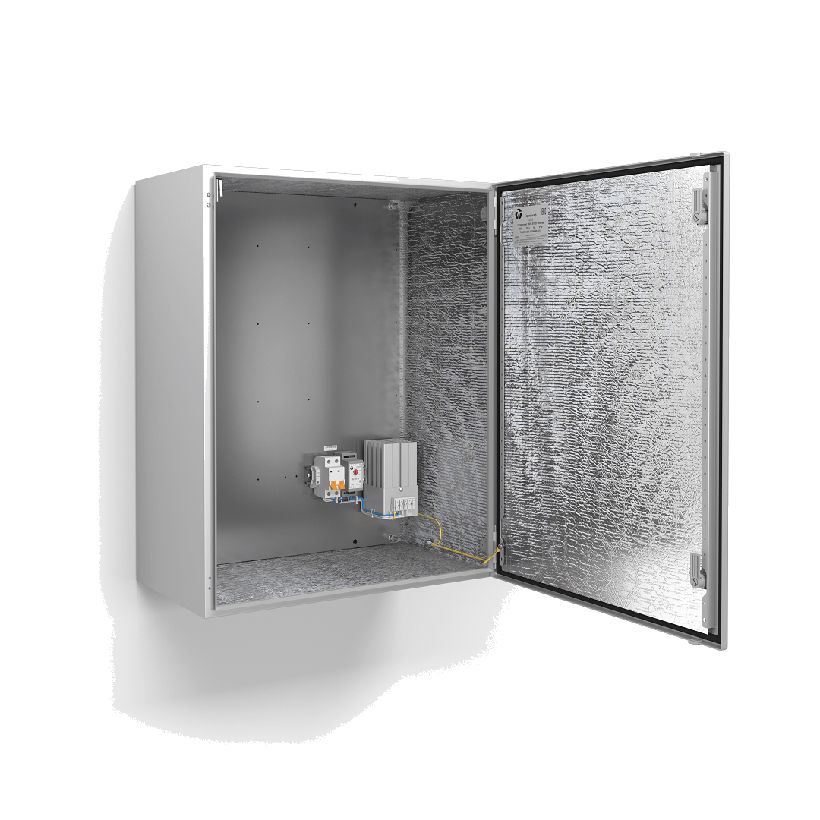

ТШ-12Только обогрев, облегчённое исполнение для -40 °С, IP66. У производителя в описании обогрев указан 160 Вт, в таблице характеристик — 178 Вт (ОТШ-160) — уточнять по паспорту.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев (ОТШ-160), по таблице	178 Вт
Диапазон рабочих температур	-40 °С ÷ +50 °С
Регулирование температуры в шкафу	-25 °С ÷ +25 °С
Габариты	600 х 760 х 350 мм
Вес с упаковкой	не более 39 кг

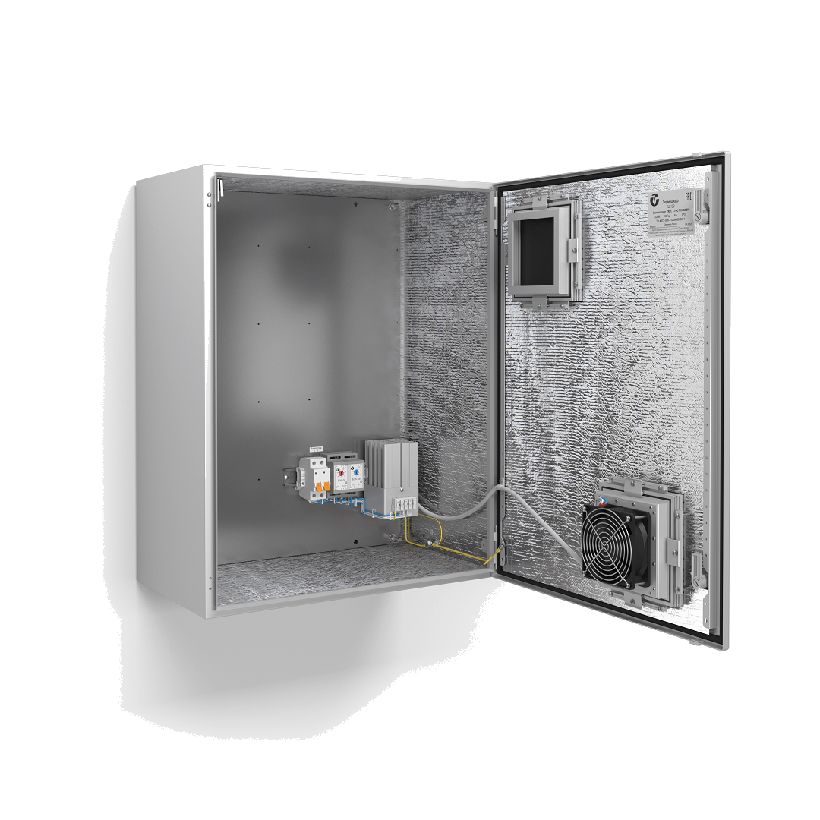

ТШ-12ВОбогрев и вентиляция для -40 °С, IP55.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	160 Вт
Вентиляция	воздушный поток 125 м3/ч, 18 Вт
Макс. теплопотери аппаратуры в шкафу	200 Вт
Диапазон рабочих температур	-40 °С ÷ +50 °С
Габариты	600 х 760 х 350 мм
Вес с упаковкой	не более 40 кг

Как это работает и подключается

Термошкаф — пустой корпус с климатикой (обогреватель ОТШ, блок управления БУК); камера и её оборудование монтируются заказчиком отдельно.
БУК управляет также холодным запуском аппаратуры внутри шкафа перед подачей питания на камеру.

Монтаж

У ТШ-2 гермовводы PBA29-25 (Ø кабеля 18-25 мм, 4 шт.) входят в комплект; у ТШ-12 — не входят, заказываются отдельно.
Отверстия на монтажной панели предусмотрены под установку дополнительных DIN-реек.
Тамперный контакт корпуса можно завести в шлейф сигнализации несанкционированного доступа.

Примеры

Уличная камера, холодный регион

ТШ-2 держит -60 °С только обогревом; для -40 °С достаточно ТШ-12.

Камера с большим тепловыделением

ТШ-2-В1/ТШ-12В добавляют вентилятор (до 200 Вт теплопотерь аппаратуры), но диапазон низких температур уже.

Частые вопросы

Чем ТШ-2 отличается от ТШ-12?

Оба корпуса 600х760х350 мм только с обогревом, но ТШ-2 держит -60 °С, а ТШ-12 — -40 °С (менее мощный обогреватель).

Когда нужна вентиляция?

Если тепловыделение аппаратуры близко к 200 Вт по паспорту — тогда исполнение «В1»/«В» с вентилятором, но рабочий диапазон холода у него уже.

Нюансы и грабли

У ТШ-12 в описании страницы указано 160 Вт обогрева, а в таблице характеристик — 178 Вт: разница из шаблона сайта, перед заказом сверять по паспорту.
IP66 только у исполнений без вентиляции; исполнения «В1»/«В» — IP55 из-за вентиляционных отверстий.
Максимум теплопотерь устанавливаемой аппаратуры ограничен (200 Вт у ТШ-2-В1/12В) — соотносить с паспортом камеры и её блока питания.
