ТШ-3/ТШ-13 — термошкаф с обогревом (и вентиляцией) 400×500×210 мм

Стальной термошкаф 400×500×210 мм. ТШ-3 держит -60 °С (только обогрев), ТШ-13 — -40 °С; версии «В» (ТШ-3В/ТШ-13В) добавляют вентиляцию.

Модели семейства

ТШ-13Термошкаф с обогревом для установки в нем телевизионного, либо другого электронного оборудования.

Диапазон рабочих температур	-40° ÷ +50°С
Степень защиты	IP66
Потребляемая мощность (обогрев)	60 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210 мм

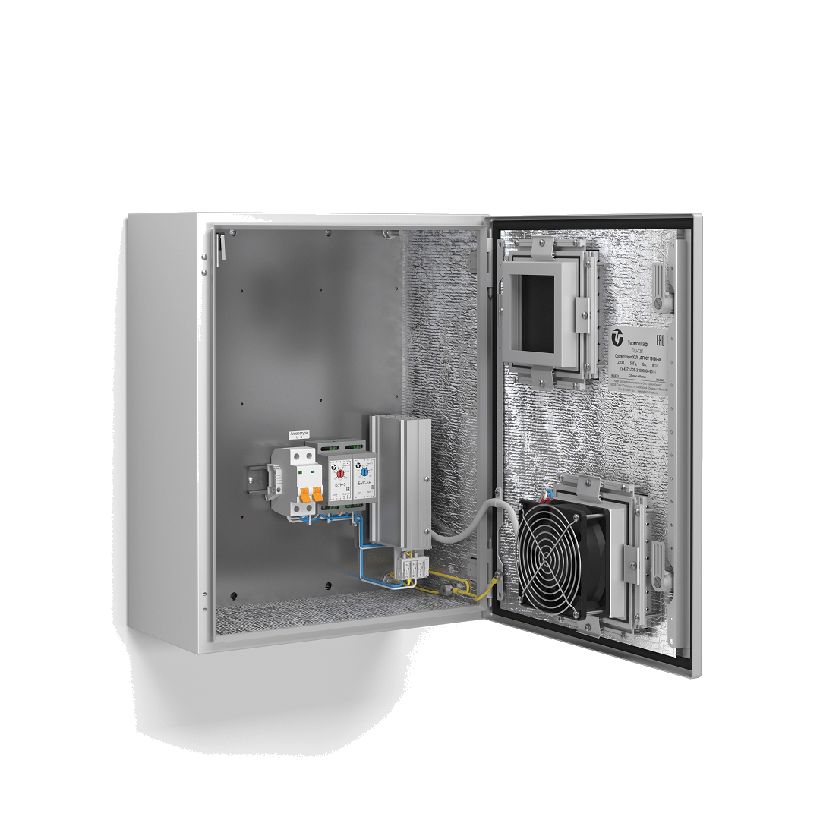

ТШ-13ВТермошкаф с обогревом и вентиляцией для установки в нем телевизионного, либо другого электронного оборудования.

Диапазон рабочих температур	-40° ÷ +50°C
Степень защиты	IP55
Потребляемая мощность (обогрев)	78 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210мм
Максимальная мощность тепловых потерь аппаратуры	155 Вт

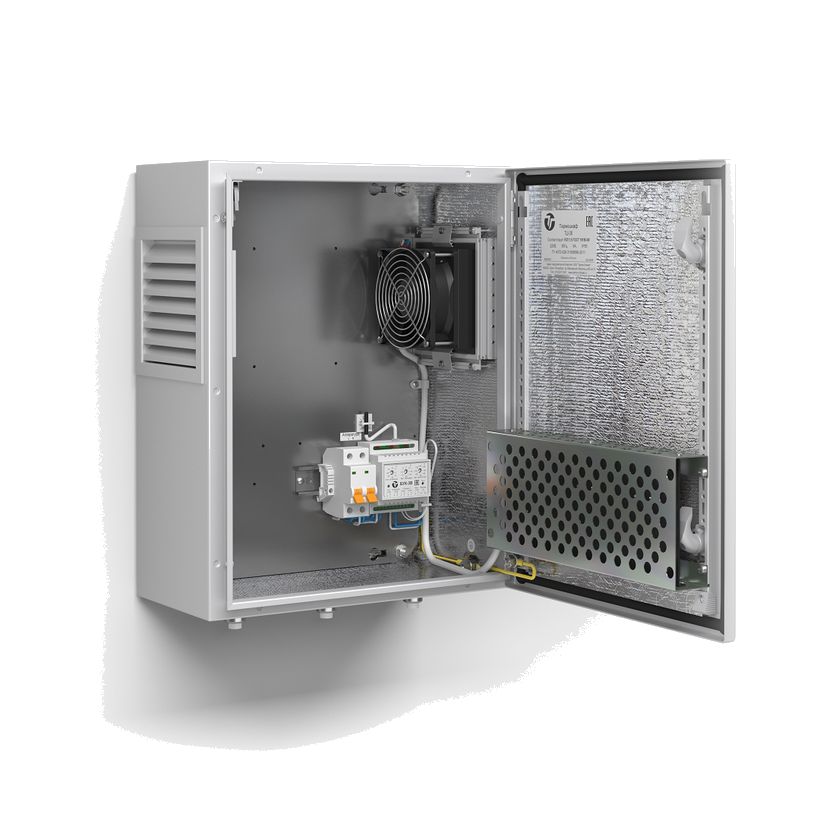

ТШ-3ВТермошкаф с обогревом и вентиляцией для установки в нем телевизионного, либо другого электронного оборудования.

Диапазон рабочих температур	-50° ÷ +50°C
Степень защиты	IP55
Потребляемая мощность (обогрев)	120 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210мм
Максимальная мощность тепловых потерь аппаратуры	115 Вт

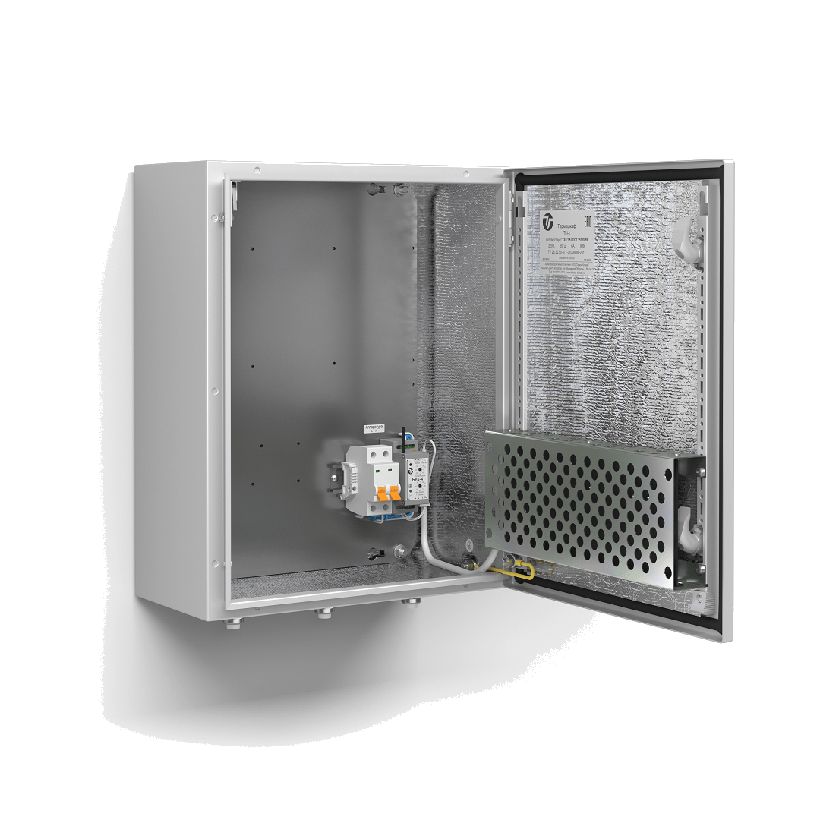

ТШ-3Термошкаф с обогревом для установки в нем телевизионного, либо другого электронного оборудования.

Диапазон рабочих температур	-60° ÷ +50°С
Степень защиты	IP66
Потребляемая мощность (обогрев)	102 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210 мм

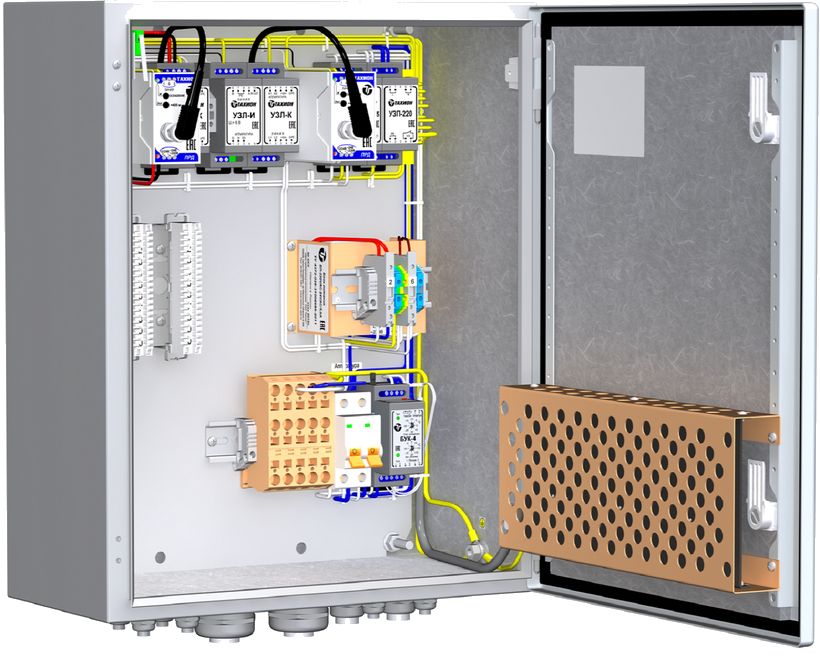

ТШ-3-01 (снята с производства)Термошкаф ТШ-3-01 предназначен для установки в нём оборудования, обеспечивающего работу одной стационарной и одной поворотной телевизионных камер и поддержания заданного температурного режима при эксплуатации этого оборудования. Модель снята с производства.

Напряжение питания	220 В AC ±10%, 50 Гц
Максимальный ток нагрузки	6 А
Потребляемая мощность (обогрев)	102 Вт
Диапазон рабочих температур	-60°С ÷ +50°С
Габаритные размеры	400 х 500 х 210 мм
Масса с упаковкой	17 кг

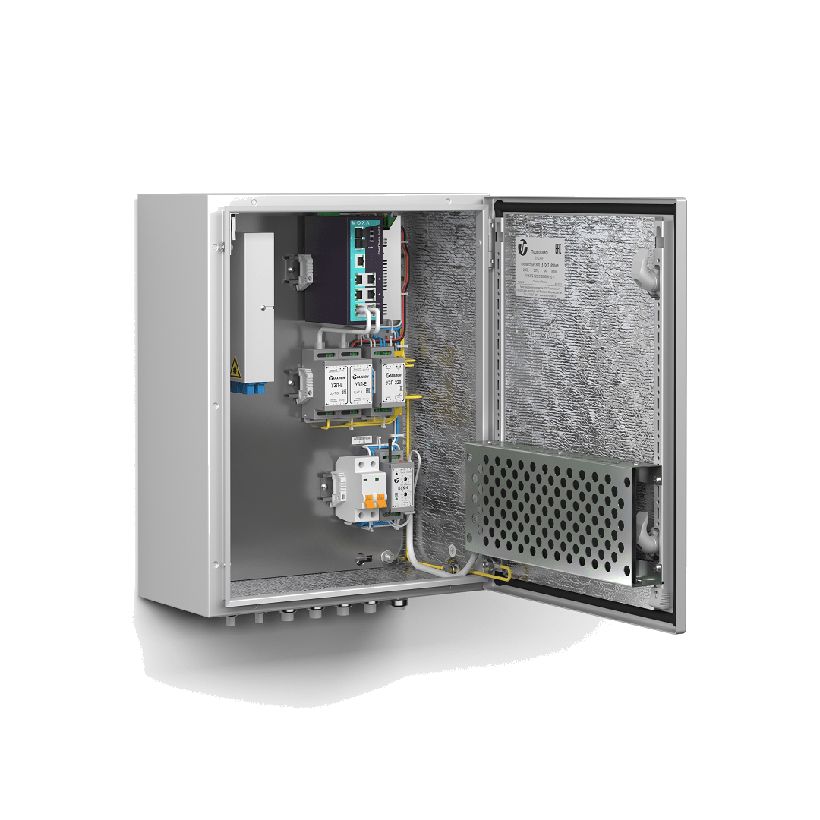

ТШ-3-03 (снята с производства)Термошкаф с обогревом предназначен для установки в нём оборудования, обеспечивающего работу IP-видеокамеры и коммутации сигналов от IP-видеокамер (до 7) в оптическую линию.

Диапазон рабочих температур	-60° ÷ +50°C
Степень защиты	IP66
Потребляемая мощность (обогрев)	102 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210 мм

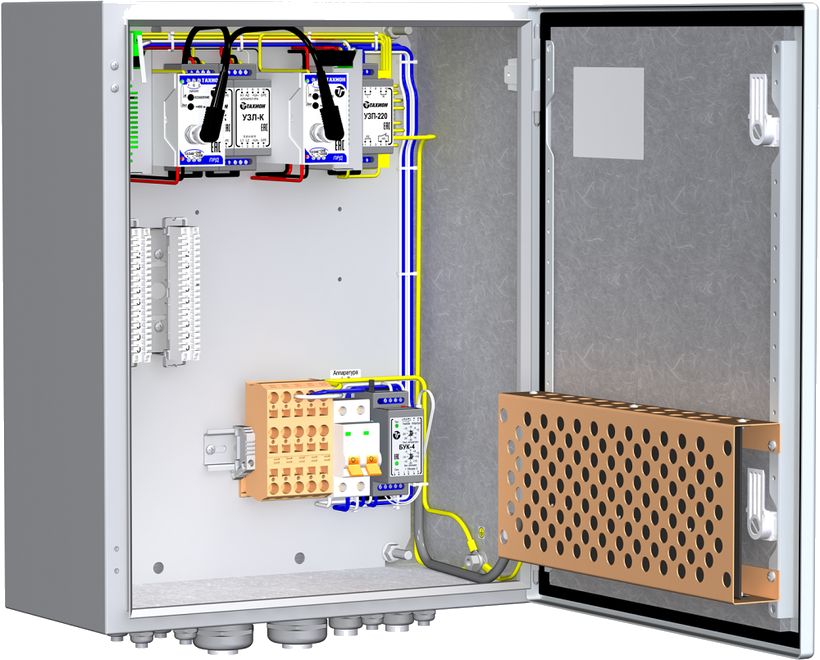

ТШ-3-04 (снята с производства)Термошкаф ТШ-3-04 предназначен для установки в нём оборудования, обеспечивающего работу двух стационарных телевизионных камер и поддержания температуры внутри изделия, в заданном диапазоне. Модель снята с производства.

Напряжение питания	220 В AC ±10%, 50 Гц
Максимальный ток нагрузки	6 А
Потребляемая мощность (обогрев)	102 Вт
Диапазон рабочих температур	-60°С ÷ +50°С
Габаритные размеры	400 х 500 х 210 мм
Масса с упаковкой	17 кг

ТШ-3-05 (снята с производства)Термошкаф ТШ-3-05(-06) предназначен для установки в нём оборудования, обеспечивающего работу двух стационарных телевизионных камер и поддержания температуры внутри изделия, в заданном диапазоне. Модель снята с производства.

Напряжение питания	220 В AC ±10%, 50 Гц
Максимальный ток нагрузки	6 А
Потребляемая мощность (обогрев)	102 Вт
Диапазон рабочих температур	-60°С ÷ +50°С
Габаритные размеры	400 х 500 х 210 мм
Масса с упаковкой	17 кг

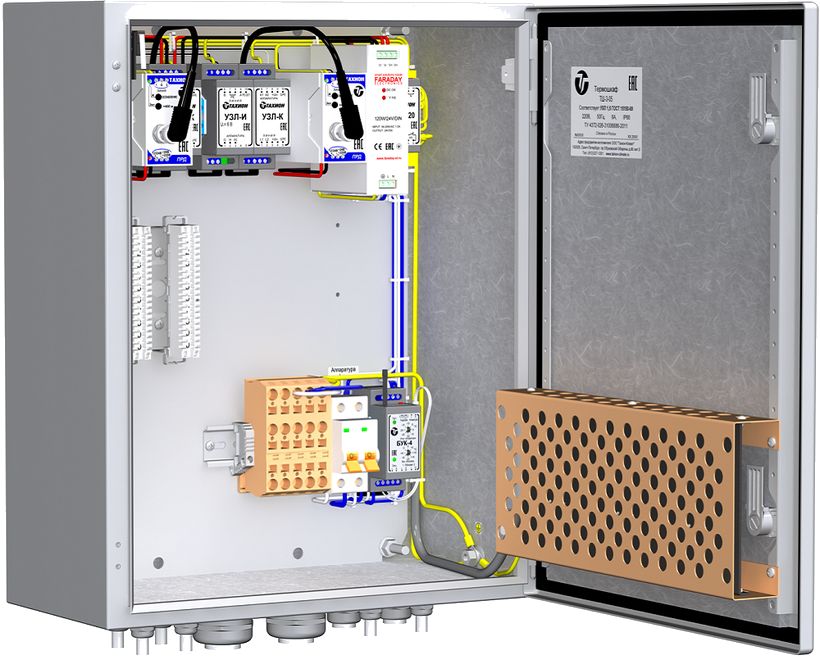

ТШ-3-06 (снята с производства)Термошкаф ТШ-3-05(-06) предназначен для установки в нём оборудования, обеспечивающего работу двух стационарных телевизионных камер и поддержания температуры внутри изделия, в заданном диапазоне. Модель снята с производства.

Напряжение питания	220 В AC ±10%, 50 Гц
Максимальный ток нагрузки	6 А
Потребляемая мощность (обогрев)	102 Вт
Диапазон рабочих температур	-60°С ÷ +50°С
Габаритные размеры	400 х 500 х 210 мм
Масса с упаковкой	17 кг

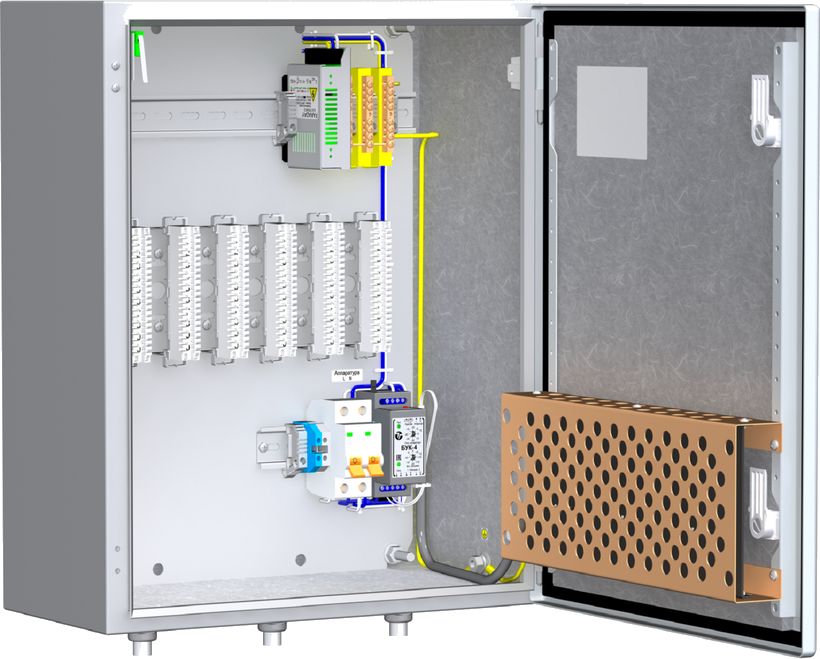

ТШ-3-07 (снята с производства)Термошкаф ТШ-3-07 предназначен для установки в нём оборудования, обеспечивающего работу одной стационарной телевизионной камеры, кроссирования многопарных кабелей и поддержания заданного температурного режима при эксплуатации этого оборудования. Модель снята с производства.

Напряжение питания	220 В AC ±10%, 50 Гц
Максимальный ток нагрузки	6 А
Потребляемая мощность (обогрев)	102 Вт
Диапазон рабочих температур	-60°С ÷ +50°С
Габаритные размеры	400 х 500 х 210 мм
Масса с упаковкой	15,5 кг

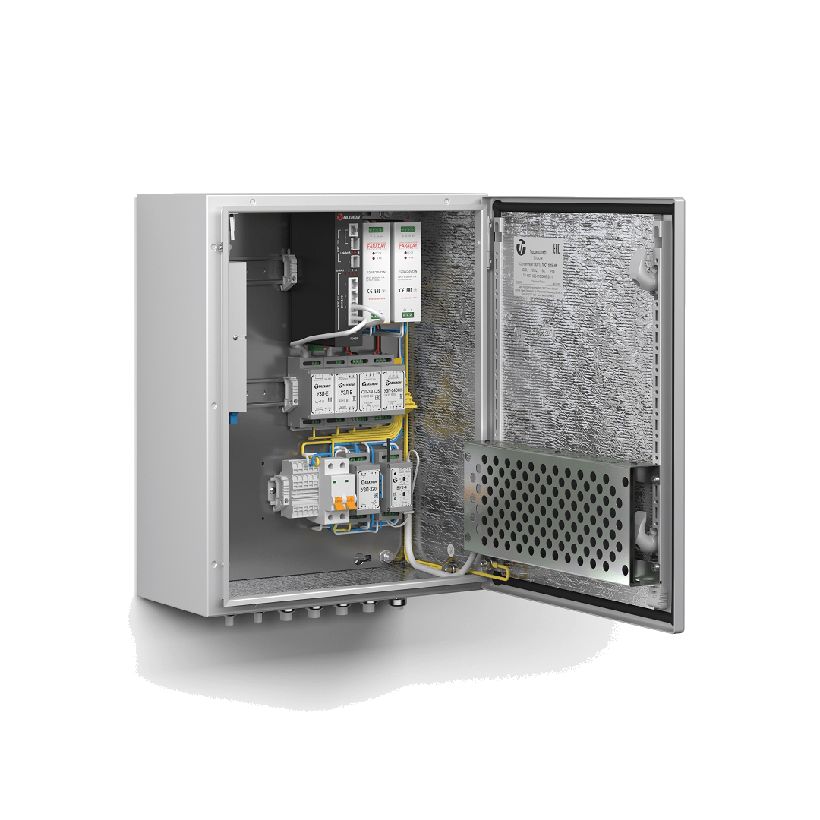

ТШ-3-08 (снята с производства)Термошкаф с обогревом предназначен для установки в нём оборудования, обеспечивающего работу от 2-х до 4-х IP-видеокамер и коммутации сигналов от IP-видеокамер в оптическую линию.

Диапазон рабочих температур	-60° ÷ +50°C
Степень защиты	IP66
Потребляемая мощность (обогрев)	102 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210 мм

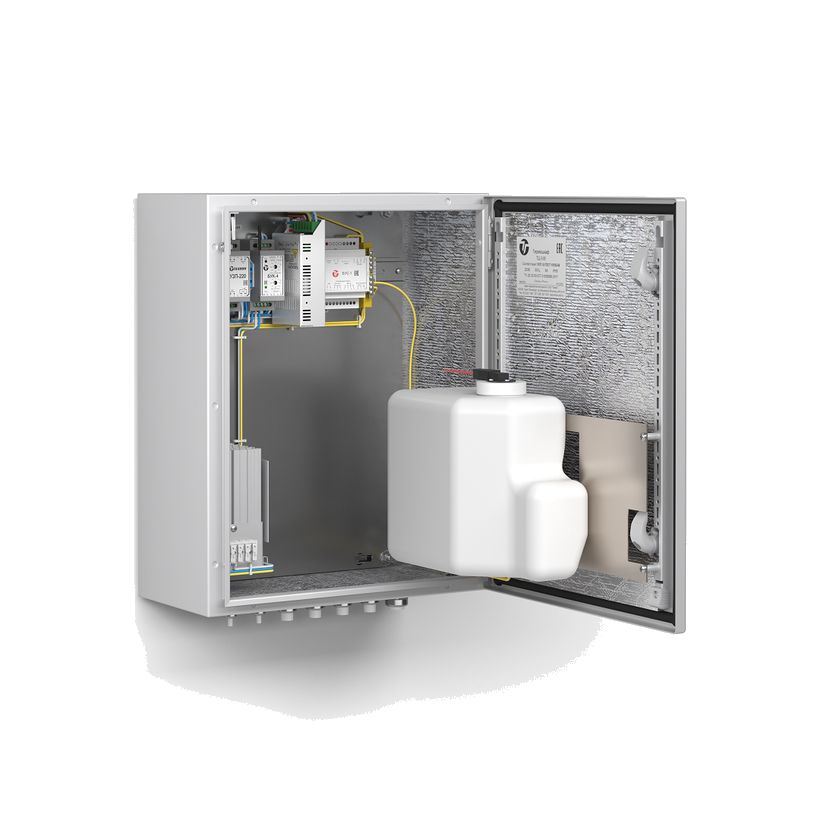

ТШ-3-09Термошкаф с обогревом предназначен для установки в нём оборудования, обеспечивающего работу стеклоочистителя и омывателя, и другого электронного оборудования.

Диапазон рабочих температур	-60° ÷ +50°C
Степень защиты	IP66
Потребляемая мощность (обогрев)	102 Вт
Напряжение питания	230V ± 10% AC, 6A
Габаритные размеры	400x500x210 мм

Как это работает и подключается

На странице производителя эти четыре модели (ТШ-3, ТШ-13, ТШ-3В, ТШ-13В) объединены одним переключателем исполнения — общий корпус 400×500×210 мм, разная температура и наличие вентиляции.
Модели «-01»…«-09» — тот же корпус ТШ-3, доработанный под конкретное оборудование (одна/две стационарные и поворотные камеры, кроссировка, ИК-прожектор, защита линий).

Монтаж

Гермовводы у ТШ-13 в комплект шкафа не входят — приобретаются отдельной заявкой; уточняйте по остальным моделям при заказе.

Примеры

Одна камера на столбе

ТШ-3/ТШ-13 — самый распространённый габарит линейки, под одну стационарную камеру.

Частые вопросы

Чем ТШ-3 отличается от ТШ-13?

Температурным классом: ТШ-3 держит -60 °С, ТШ-13 — -40 °С; габариты корпуса (400×500×210 мм) одинаковы.

Что означает буква «В»?

Обогрев и вентиляция вместо только обогрева — используется для тёплого сезона/охлаждения аппаратуры.

Нюансы и грабли

ТШ-13 держит -40 °С (а не -60 °С, как ТШ-3) — не путать при подборе на холодный объект.
Буква «В» (ТШ-3В/ТШ-13В) означает обогрев+вентиляцию, а не просто более мощный обогрев.
Модели «-01»…«-09» одного габарита различаются комплектуемым оборудованием, а не температурным классом — сверяйте назначение по описанию модели.
