Стальной термошкаф с обогревом 380×300×155 мм. ТШ-6 держит -60 °С, ТШ-16 — только -40 °С (менее мощный обогреватель).
Модели семейства
ТШ-16Термошкаф с обогревом для установки в нем телевизионного, либо другого электронного оборудования.
Диапазон рабочих температур
-40° ÷ +50°С
Степень защиты
IP66
Потребляемая мощность (обогрев)
40 Вт
Напряжение питания
230V ± 10% AC, 6A
Габаритные размеры
300x380x155 мм

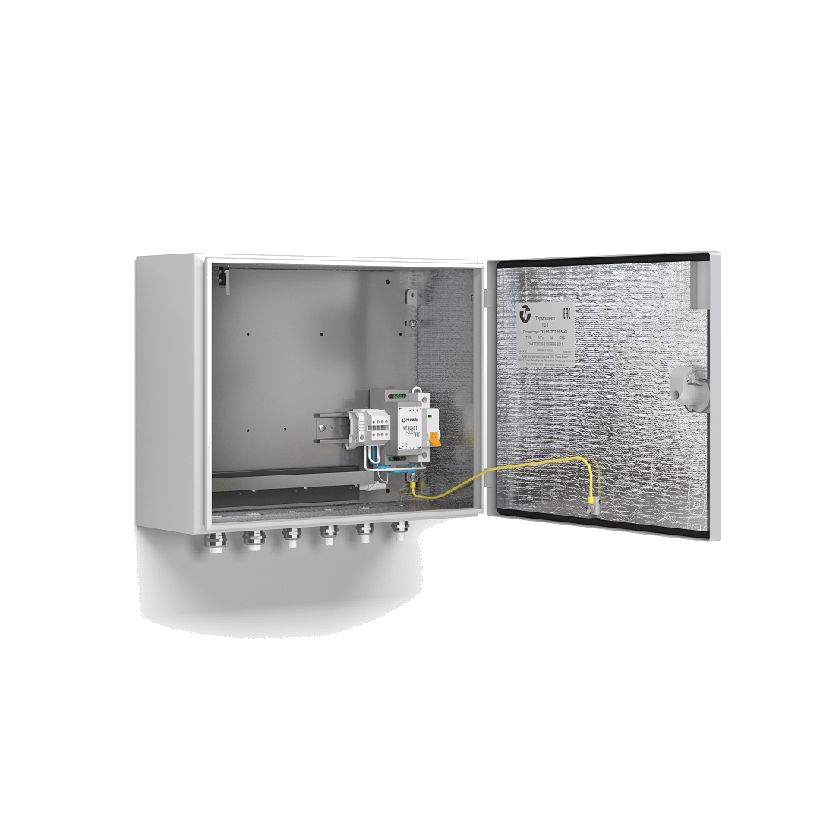

ТШ-6Термошкаф с обогревом для установки в нем телевизионного, либо другого электронного оборудования.
Диапазон рабочих температур
-60° ÷ +50°С
Степень защиты
IP66
Потребляемая мощность (обогрев)
66 Вт
Напряжение питания
230V ± 10% AC, 6A
Габаритные размеры
300x380x155 мм

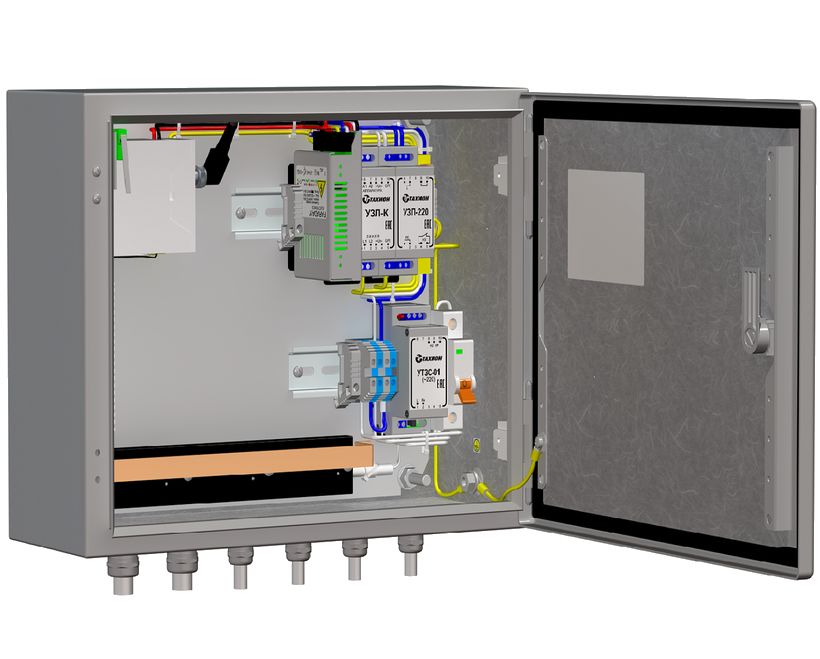

ТШ-6-01 (снята с производства)Термошкаф ТШ-6-02 предназначен для установки в нём оборудования, обеспечивающего работу скоростной купольной камеры, и поддержания температуры внутри термошкафа +7…+20°С при отрицательных температурах окружающей среды до -60°С. Модель снята с производства.
Диапазон рабочих температур
-60°С ÷ +50°С
Габаритные размеры
380 х 300 х 155 мм
Масса с упаковкой
9 кг

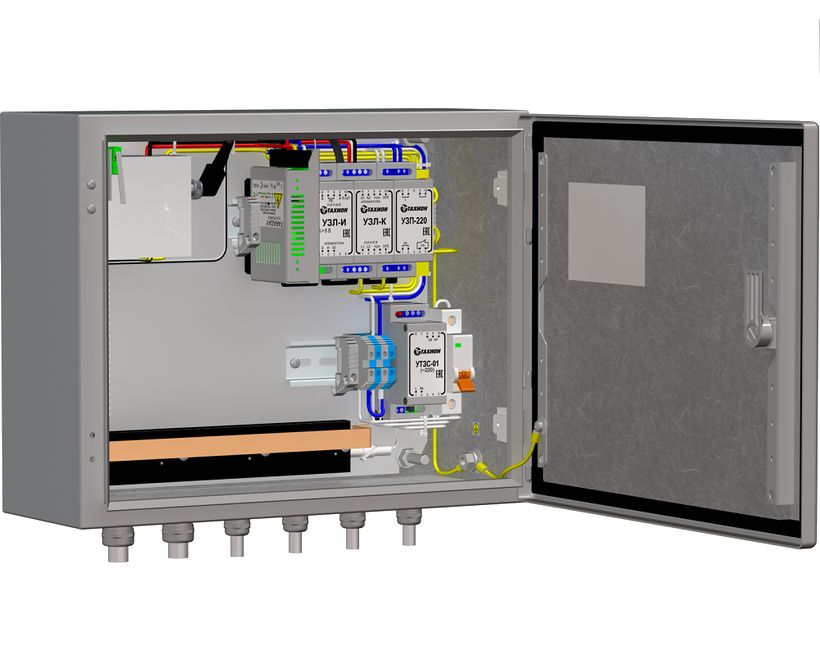

ТШ-6-02 (снята с производства)Термошкаф ТШ-6-02 предназначен для установки в нём оборудования, обеспечивающего работу скоростной купольной камеры, и поддержания температуры внутри термошкафа +7…+20°С при отрицательных температурах окружающей среды до -60°С. Модель снята с производства.
Диапазон рабочих температур
-60°С ÷ +50°С
Габаритные размеры
380 х 300 х 155 мм
Масса с упаковкой
9 кг

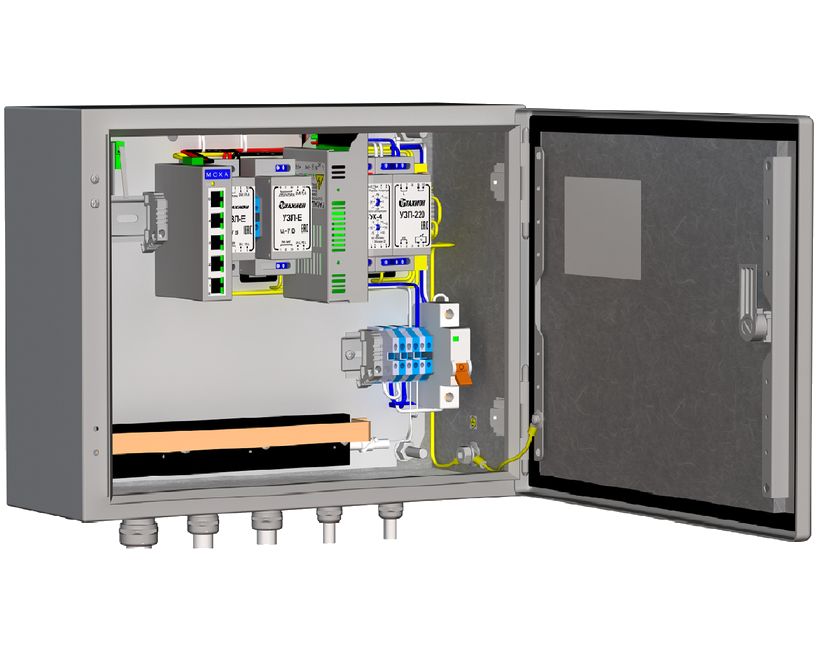

ТШ-6-03 (снята с производства)Термошкаф с обогревом предназначен для установки в нём оборудования, обеспечивающего работу IP-видеокамеры.
Диапазон рабочих температур
-60° ÷ +50°С
Степень защиты
IP66
Потребляемая мощность (обогрев)
66 Вт
Напряжение питания
230V ± 10% AC, 6A
Габаритные размеры
300x380x155 мм

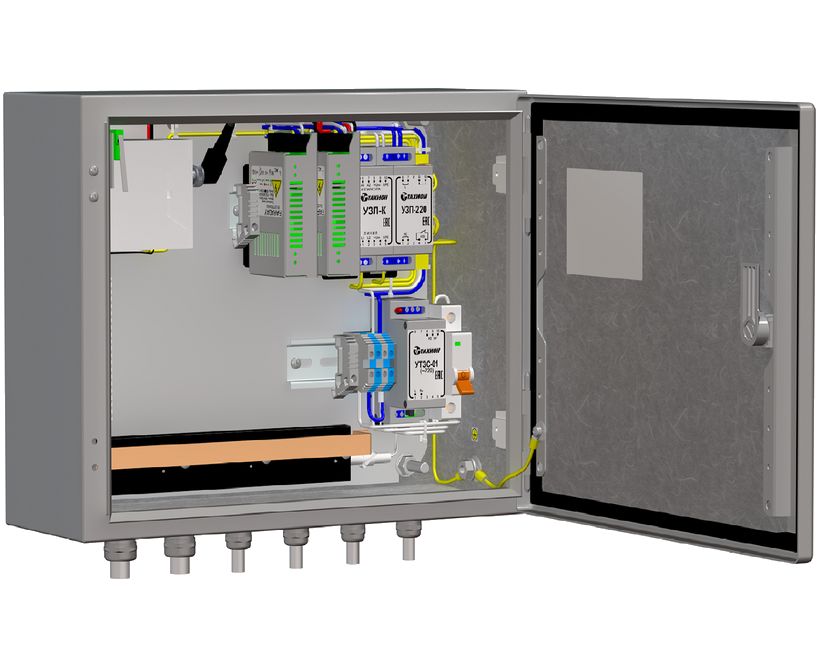

ТШ-6-04 (снята с производства)Термошкаф ТШ-6-04 предназначен для установки в нём передатчика видеосигналов АПВС-11, устройства защиты линий УЗЛ-К-7,5/10 кА-12/24В, устройства защиты от импульсных перенапряжений по цепи питания 220 В класса III УЗП-220, обеспечивающих работу камеры типа ТВК с инфракрасным прожектором ИПТ-80, ИПT-30 или ИПT-14, и поддержания заданного температурного режима при эксплуатации этого оборудования. Модель снята с производства.
Диапазон рабочих температур
-60°С ÷ +50°С
Габаритные размеры
380 х 300 х 155 мм
Масса с упаковкой
9 кг

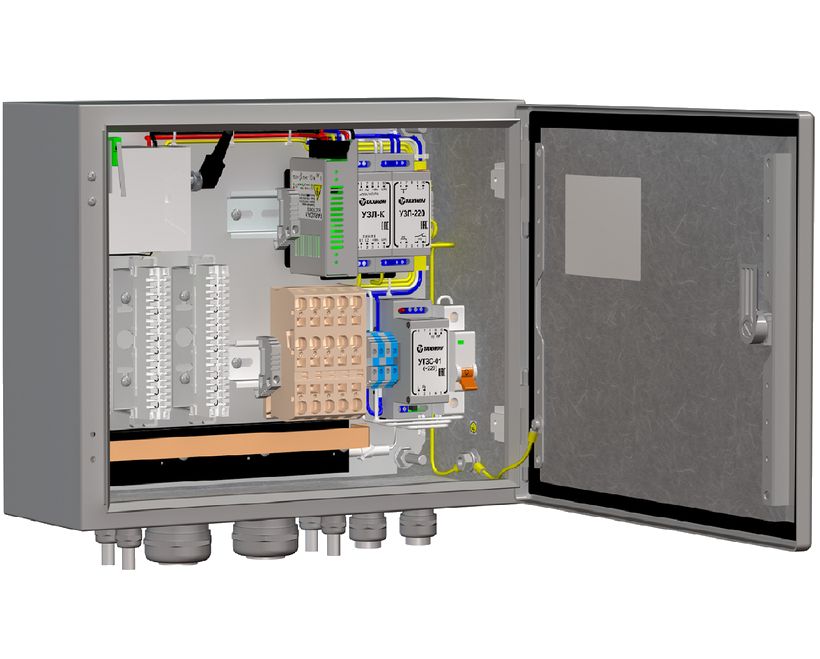

ТШ-6-05 (снята с производства)Термошкаф ТШ-6-05 предназначен для установки в нём передатчика видеосигналов АПВС-11, устройства защиты линий УЗЛ-К-7,5/10 кА-12/24В, устройства защиты от импульсных перенапряжений по цепи питания 220 В класса III УЗП-220, обеспечивающих работу стационарной телевизионной камеры (ТВК), и поддержания заданного температурного режима при эксплуатации этого оборудования. Модель снята с производства.
Диапазон рабочих температур
-60°С ÷ +50°С
Габаритные размеры
380 х 300 х 155 мм
Масса с упаковкой
9 кг
Как это работает и подключается
ТШ-6 поддерживает температуру внутри шкафа +7…+20 °С при отрицательных температурах окружающей среды до -60 °С.
Модели «-01»…«-05» — те же габариты, доработаны под конкретный состав оборудования (скоростная купольная камера, передатчик видеосигналов АПВС-11, ИК-прожектор ИПТ-80/30/14 и защита линии), сняты с производства.
Монтаж
Габариты (без гермовводов) одинаковы у всех исполнений — 300×380×155 мм (=380×300×155 мм в другом порядке осей).
Примеры
Скоростная купольная камера
ТШ-6-01/-02 доработаны под установку скоростной купольной камеры с поддержанием +7…+20 °С внутри.
Частые вопросы
Чем ТШ-16 отличается от ТШ-6?
Только диапазоном рабочих температур: ТШ-6 держит -60 °С, ТШ-16 — только -40 °С; габариты корпуса одинаковы.
Нюансы и грабли
ТШ-16 держит только -40 °С — это не опечатка, а другой (менее мощный) обогреватель, чем у ТШ-6 (-60 °С); при подборе на холодный объект берите ТШ-6.
Модели «-01»…«-05» различаются комплектуемым оборудованием (не просто ревизии одной модели) — сверяйте назначение по описанию, а не только по номеру.
Документация
Тахион — страница изделия Термошкаф ТШ-6, ТШ-16, ТШ-6-01…-05 (снята с производства) на сайте производителя (https://tahion.spb.ru/)
