ТШ-80.120.30.400/ТШВ-80.120.30.400 — термошкаф с обогревом (и вентиляцией) 800×1200×300 мм

Крупный стальной термошкаф 800×1200×300 мм для телекамеры и электроники на улице. Только обогрев (до -60 °С) или обогрев с вентиляцией (до -50 °С).

Модели семейства

ТШ-80.120.30.400Только обогрев, -60…+50 °С, IP66.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	418 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Габариты (без гермовводов)	800 х 1200 х 300 мм
Степень защиты	IP66
Вес с упаковкой	не более 72 кг
Гермоввод PBA29-25	Ø кабеля 18-25 мм, 4 шт.

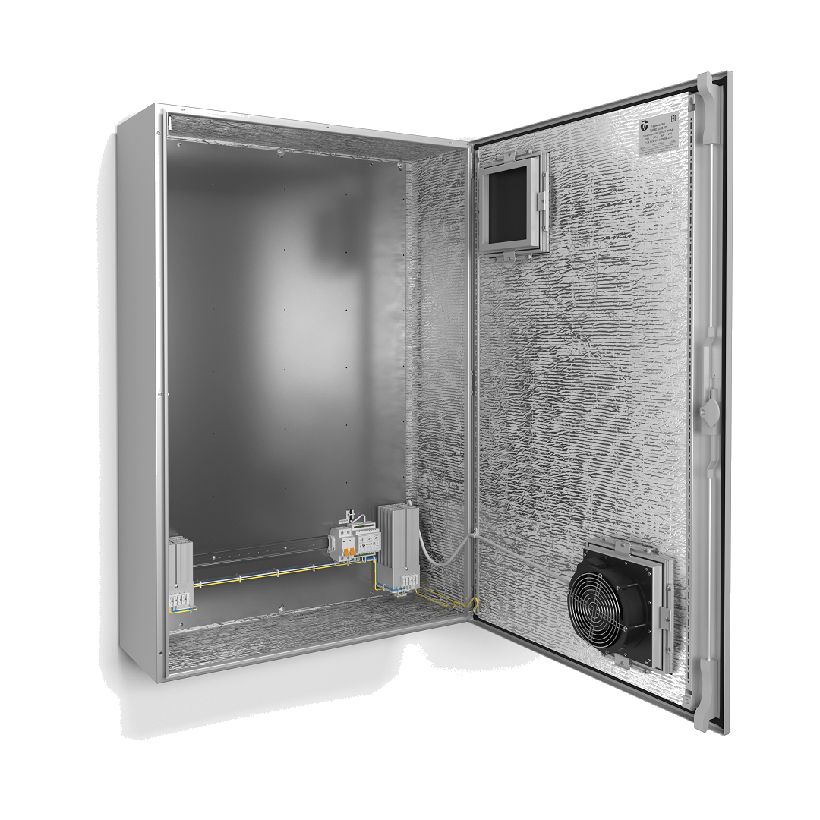

ТШВ-80.120.30.400Обогрев и вентиляция, -50…+50 °С, IP55, максимум теплопотерь аппаратуры 385 Вт. В таблице характеристик глубина указана 250 мм, в описании и артикуле — 300 мм; вероятна ошибка сайта.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	418 Вт
Вентиляция	24 Вт
Макс. теплопотери аппаратуры в шкафу	385 Вт
Диапазон рабочих температур	-50 °С ÷ +50 °С
Габариты, по описанию	800 х 1200 х 300 мм
Степень защиты	IP55
Вес с упаковкой	не более 72 кг
Гермоввод PBA29-25	4 шт.

Как это работает и подключается

Термошкаф — пустой корпус с климатикой; аппаратура заказчика монтируется отдельно.

Монтаж

Гермоввод PBA29-25 (Ø кабеля 18-25 мм, 4 шт.) входит в комплект у обеих моделей.
Производитель отдельно предупреждает: штатный «Замок для ТШ» (арт. 70012) к этому термошкафу не подходит.

Примеры

Уличный узел с несколькими устройствами

800х1200 мм в плане — самый большой корпус в этой линейке габаритов, под несколько устройств.

Частые вопросы

В чём разница между ТШ и ТШВ этой серии?

ТШВ добавляет вентиляцию (24 Вт) и держит до 385 Вт теплопотерь аппаратуры, но диапазон холода уже (-50 против -60 °С) и защита ниже (IP55 против IP66).

Нюансы и грабли

В таблице характеристик ТШВ-80.120.30.400 глубина указана как 250 мм, что противоречит названию модели и описанию (300 мм) — сверять по паспорту.
Максимум теплопотерь устанавливаемой аппаратуры у ТШВ — 385 Вт.
Стандартный «Замок для ТШ» (арт. 70012) к этому шкафу не подходит.
