ТШ-9/ТШ-9В — термошкаф с обогревом (и вентиляцией) для 19″ оборудования, 600×760×600 мм

Уличный термошкаф 600×760×600 мм под 19-дюймовое стойковое оборудование (12U): регистратор, коммутатор, ИБП. Только обогрев или обогрев с вентиляцией.

Модели семейства

ТШ-9Только обогрев, для 19″ оборудования (12U), -60…+50 °С, IP66.

Питание	220 В AC, 50 Гц, максимальный ток нагрузки 10 А
Обогрев	436 Вт
Диапазон рабочих температур	-60 °С ÷ +50 °С
Регулирование температуры обогрева	-20 °С ÷ +15 °С
Тепловая защита / авария	+30 °С / +70 °С
Холодный запуск аппаратуры	-30 °С ÷ +5 °С
Полезная высота кронштейна 19″	12U (534 мм), глубина 300-450 мм
Корпус / дверь / панель	сталь 1,25 мм / 1,5 мм / 2 мм оцинкованная
Габариты (без гермовводов)	600 х 760 х 600 мм
Степень защиты	IP66
Вес с упаковкой	не более 72 кг

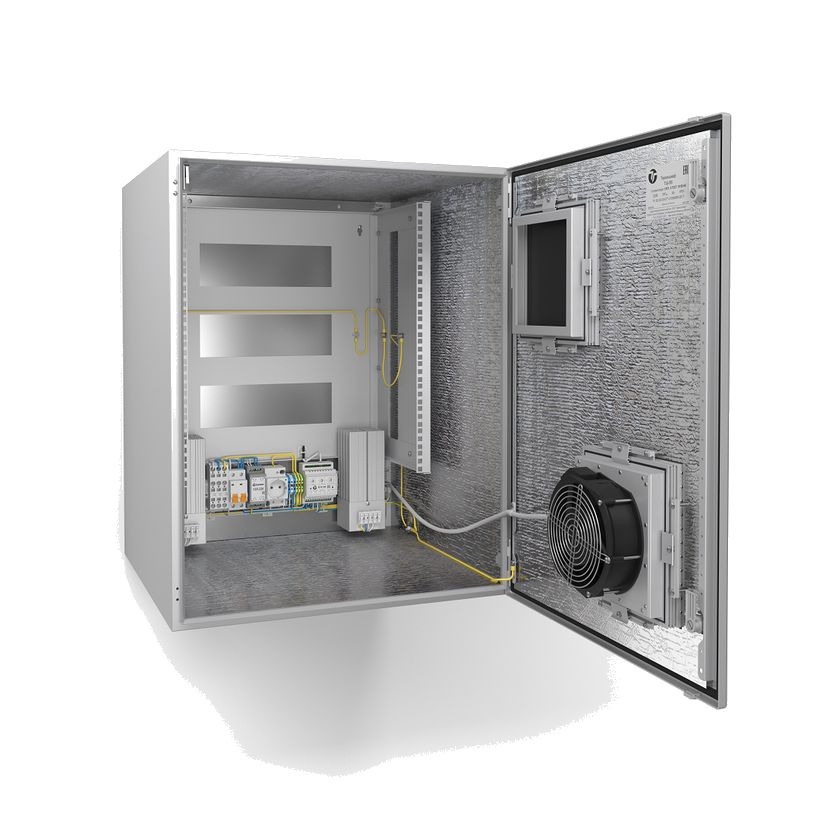

ТШ-9ВОбогрев и вентиляция для 19″ оборудования (12U), IP55. В описании страницы указан ток 10 А и диапазон -60…+50 °С, в таблице характеристик — 6 А и -50…+50 °С, уточнять по паспорту.

Питание, по таблице	220 В AC, 50 Гц, максимальный ток нагрузки 6 А
Обогрев	436 Вт
Вентиляция	воздушный поток 170 м3/ч, 18 Вт
Макс. теплопотери аппаратуры в шкафу	390 Вт
Диапазон рабочих температур, по таблице	-50 °С ÷ +50 °С
Полезная высота 19″ направляющих	534 мм
Габариты	600 х 760 х 600 мм
Степень защиты	IP55
Вес с упаковкой	не более 70 кг

Как это работает и подключается

Термошкаф — 19″ стойка с климатикой (обогреватель, блок управления); сама стойковая аппаратура не входит в комплект.
У ТШ-9В добавлена вентиляторная система охлаждения на случай, если суммарное тепловыделение установленного оборудования велико.

Монтаж

Полезная высота направляющих 19″ — 534 мм (12U), глубина монтажа 300-450 мм у ТШ-9.
Есть отдельные кронштейны крепления на стену и на опору (позиции «Крепление на стену ТШ-9» и «Крепление на опору ТШ-9»).

Примеры

Уличная стойка с видеорегистратором

12U по высоте — под регистратор, коммутатор PoE и ИБП в одном термошкафу.

Частые вопросы

Сколько юнитов оборудования вмещает ТШ-9?

12U по паспорту (полезная высота направляющих 534 мм).

Нужна ли вентиляция в ТШ-9В?

Да, если суммарное тепловыделение стойкового оборудования близко к 390 Вт по паспорту — иначе достаточно ТШ-9 без вентилятора.

Нюансы и грабли

У ТШ-9В описание страницы и таблица характеристик расходятся: 10 А/-60…+50 °С в описании против 6 А/-50…+50 °С в таблице — перед заказом уточнять по паспорту.
Максимум теплопотерь аппаратуры у ТШ-9В — 390 Вт: считать суммарное тепловыделение регистратора, коммутатора и ИБП, установленных в стойку.

Документация

Тахион — страница изделия «Термошкаф ТШ-9» на сайте производителя (https://tahion.spb.ru/product/termoshkaf-600h760h600mm-60s-tsh-9/)
Тахион — страница изделия «Термошкаф ТШ-9В»
