ТШУ-1В/2-В1/3В/5-В2 — термошкаф с обогревом, вентиляцией и удалённым контролем по RS-485
Термошкаф с обогревом и вентиляцией плюс интерфейс RS-485 (Modbus RTU) для удалённого контроля климата — в отличие от обычных ТШ/ТШВ этой же линейки размеров.
Модели семейства
ТШУ-1ВКорпус 600х600х210 мм, -50…+50 °С, IP55.
| Питание | 230 В AC ±10%, 50 Гц, максимальный ток нагрузки 6 А |
| Обогрев | 195 Вт |
| Вентиляция | 22 Вт |
| Макс. теплопотери аппаратуры в шкафу | 160 Вт |
| Регулирование обогрева / вентиляции | -20 °С ÷ +15 °С / +20 °С ÷ +55 °С |
| Тепловая защита / авария | +30 °С / +70 °С |
| Холодный запуск аппаратуры | -30 °С ÷ +5 °С |
| Диапазон рабочих температур | -50 °С ÷ +50 °С |
| Интерфейс RS-485 (Modbus RTU) | 1200-57600 бит/с (заводская 9600), адреса 1-247 (заводской 1), 8 бит/1 стоп-бит без чётности |
| Корпус / панель | листовая сталь, порошковое покрытие RAL7035 / оцинкованная сталь |
| Габариты (без гермовводов) | 600 х 600 х 210 мм |
| Масса с упаковкой | не более 26 кг |
| Кабельный ввод PG29 | Ø кабеля 18-25 мм, 3 шт. |

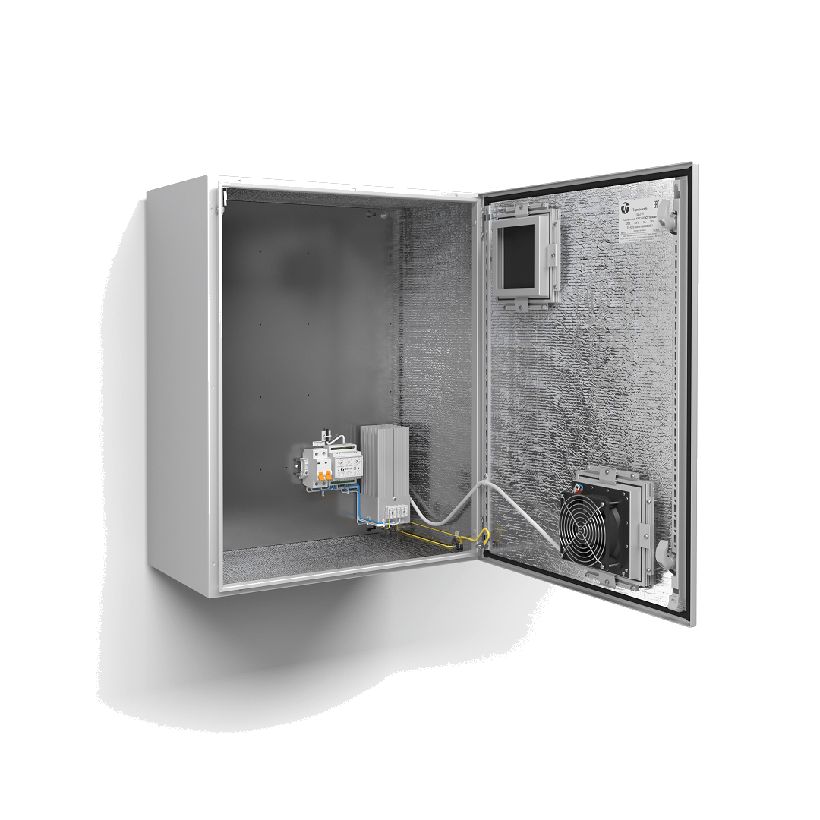

ТШУ-2-В1Корпус 600х760х350 мм, -50…+50 °С, IP55.
| Питание | 230 В AC, 50 Гц, максимальный ток нагрузки 6 А |
| Обогрев | 240 Вт |
| Вентиляция | 22 Вт |
| Макс. теплопотери аппаратуры в шкафу | 200 Вт |
| Диапазон рабочих температур | -50 °С ÷ +50 °С |
| Интерфейс RS-485 (Modbus RTU) | 1200-57600 бит/с, адреса 1-247 |
| Средняя наработка на отказ | не менее 70 000 ч |
| Средний срок службы | не менее 8 лет |
| Габариты (без гермовводов) | 600 х 760 х 350 мм |
| Масса с упаковкой | не более 39 кг |
| Кабельный ввод PG29 | 4 шт. |
ТШУ-3ВКорпус 400х500х210 мм, -50…+50 °С, IP55; артикул 52103.
| Питание | 230 В AC, 50 Гц, максимальный ток нагрузки 6 А |
| Обогрев | 112 Вт |
| Вентиляция | 22 Вт |
| Потребляемая мощность по описанию | 134 Вт |
| Макс. теплопотери аппаратуры в шкафу | 115 Вт |
| Регулирование обогрева / вентиляции | -20 °С ÷ +15 °С / +20 °С ÷ +55 °С |
| Тепловая защита / авария | +30 °С / +70 °С |
| Холодный запуск аппаратуры | -30 °С ÷ +5 °С |
| Диапазон рабочих температур | -50 °С ÷ +50 °С |
| Интерфейс RS-485 (Modbus RTU) | 1200-57600 бит/с (заводская 9600), адреса 1-247 (заводской 1), 8 бит/1 стоп-бит без чётности |
| Средняя наработка на отказ / срок службы | не менее 70 000 ч / не менее 8 лет |
| Габариты (без гермовводов) | 400 х 500 х 210 мм |
| Масса с упаковкой | не более 15 кг |
| Кабельный ввод PG16 | Ø кабеля 9-14 мм, 3 шт. |
ТШУ-5-В2Корпус 600х1200х300 мм, -50…+50 °С, IP55; артикул 52104.
| Питание | 230 В AC, 50 Гц, максимальный ток нагрузки 6 А |
| Обогрев | 350 Вт |
| Вентиляция | 25 Вт |
| Потребляемая мощность по описанию | 375 Вт |
| Макс. теплопотери аппаратуры в шкафу | 380 Вт |
| Регулирование обогрева / вентиляции | -20 °С ÷ +15 °С / +20 °С ÷ +55 °С |
| Тепловая защита / авария | +30 °С / +70 °С |
| Холодный запуск аппаратуры | -30 °С ÷ +5 °С |
| Диапазон рабочих температур | -50 °С ÷ +50 °С |
| Интерфейс RS-485 (Modbus RTU) | 1200-57600 бит/с (заводская 9600), адреса 1-247 (заводской 1), 8 бит/1 стоп-бит без чётности |
| Средняя наработка на отказ / срок службы | не менее 70 000 ч / не менее 8 лет |
| Габариты (без гермовводов) | 600 х 1200 х 300 мм |
| Масса с упаковкой | не более 55,5 кг |
| Кабельный ввод PG29 | Ø кабеля 18-25 мм, 4 шт. |
Как это работает и подключается
- Интерфейс RS-485 работает по протоколу Modbus RTU: заводская скорость 9600 бит/с (диапазон 1200-57600), заводской адрес 1 (диапазон 1-247), формат данных 8 бит/1 стоп-бит без чётности.
- Климат управляется так же, как у ТШВ той же линейки (обогрев + вентиляция), плюс передача параметров по шине для диспетчеризации.
Монтаж
- Кабельный ввод PG29 (Ø кабеля 18-25 мм) входит в комплект — 3 шт. у ТШУ-1В, 4 шт. у ТШУ-2-В1.
- Перед подключением к RS-485 сверить заводские настройки адреса и скорости с системой диспетчеризации — они переключаются, а не фиксированные.
- Кабельные вводы в комплекте: у ТШУ-3В PG16 (Ø кабеля 9-14 мм, 3 шт.), у ТШУ-5-В2 PG29 (Ø кабеля 18-25 мм, 4 шт.) — под толстый кабель ТШУ-3В не подойдёт.
Примеры
Объект без постоянного персонала
По RS-485 (Modbus RTU) можно опрашивать температуру и режим термошкафа удалённо, не выезжая на площадку для визуальной проверки.
Частые вопросы
Чем ТШУ отличается от ТШВ той же линейки?
У ТШУ добавлен интерфейс RS-485 (Modbus RTU) для удалённого контроля и управления климатом — механически и по обогреву/вентиляции шкафы близки, но ТШУ дороже и сложнее по электронике.
Какой протокол и адресация у RS-485?
Modbus RTU, заводская скорость 9600 бит/с (диапазон 1200-57600), заводской адрес 1 (диапазон 1-247), формат 8 бит/1 стоп-бит без чётности.
Нюансы и грабли
- Не путать с обычными ТШ-1В/ТШ-2-В1 той же линейки размеров — у ТШУ добавлен блок RS-485 и своя серия артикулов (52101, 52102), обычная замена ТШ на ТШУ без учёта разводки шины не сработает.
- Заводские настройки адреса (1) и скорости (9600) — начальные значения, при развёртывании нескольких шкафов на одной линии RS-485 адреса нужно менять.
