Тахион · IP-камера в термокожухе с обогревом, наружная установка
ТВК-101-IP-7-V410 — уличная IP-камера в термокожухе, объектив 4–10 мм
Сетевая камера Hanwha XNB-8000 (5 Мп) в термокожухе ТГБ-7 с автоматическим обогревом и холодным пуском до -60 °C. Питание 24 В DC/AC или PoE+ (802.3at, 30 Вт).
Модели семейства
ТВК-101-IP-7-V410-24VDC/ACПитание термокожуха 24 В DC/AC, две ступени обогрева.
| Модель встроенной камеры | Hanwha Techwin XNB-8000 |
| Разрешение / чувствительность | 2616×1976 (5 Мп) / 0,9 лк (цвет), 0,009 лк (ч/б) |
| Объектив | 4–10 мм |
| Напряжение питания термокожуха/камеры | 24 В DC/AC / 12 В DC, 1,4 А |
| Мощность обогрева (25/17 Вт) | потребляемая мощность не более 30 Вт / 22 Вт |
| Температура эксплуатации / холодного запуска | -60…+50 °C / гарантирован при -60 °C (17 Вт — при -40 °C) |
| Габариты термокожуха (внутр. объём/наружные) | 70×70×215 мм / Lнар. 420, øнар. 131 мм |
| Масса с упаковкой | 4 кг |
| Защита | IP66/IP68 |

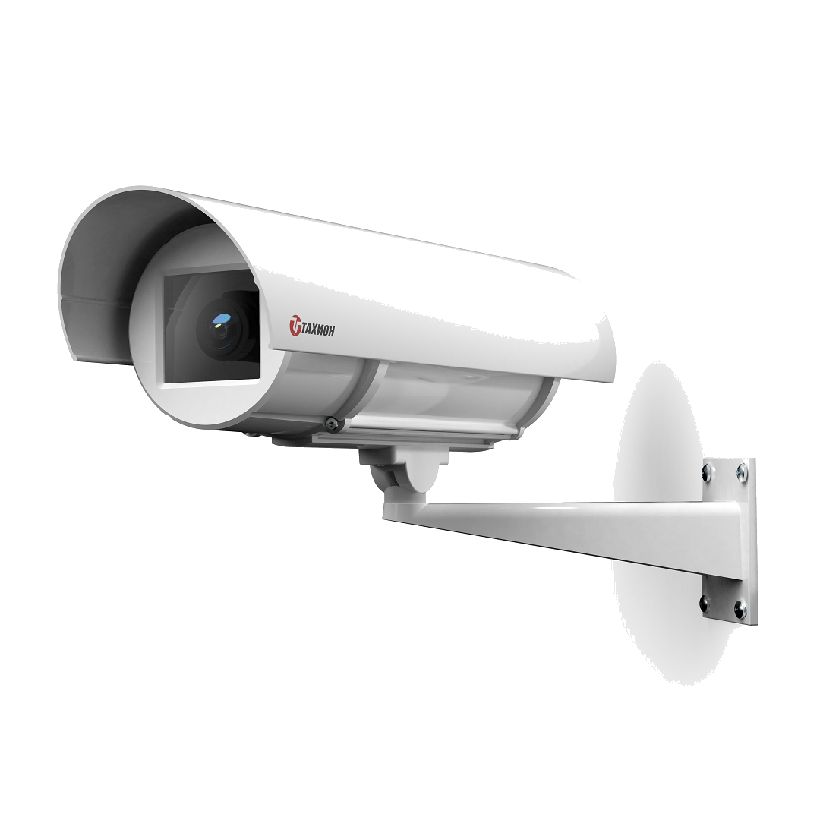

ТВК-101-IP-7-V410-PoE+Питание термокожуха по PoE+ (802.3at, 30 Вт) или пассивным PoE 48–56 В; камера — по PoE (802.3af).
| Модель встроенной камеры | Hanwha Techwin XNB-8000 |
| Разрешение / чувствительность | 2616×1976 (5 Мп) / 0,9 лк (цвет), 0,009 лк (ч/б) |
| Объектив | 4–10 мм |
| Питание термокожуха | IEEE 802.3at (PoE+) 30 Вт; пассивный PoE 48–56 В, 30 Вт |
| Питание камеры | IEEE 802.3af (PoE) |
| Мощность обогрева (до/после холодного запуска) | 22 Вт / 15 Вт |
| Макс. потребляемая мощность (с камерой) | 25 Вт |
| Температура эксплуатации | -60…+50 °C |
| Защита | IP66/IP68 |
Как это работает и подключается
- Термокожух: автоматический обогрев по температуре, безаварийный пуск камеры при отрицательной температуре, встроенный вентилятор охлаждения; у 24VDC/AC-версии — две ступени мощности обогрева (25/17 Вт).
- Модуль камеры изолирован от корпуса термокожуха.
Монтаж
- Кабельные вводы: PG11 под кабель 6–10 мм (2 шт., версия 24VDC/AC) или PG16-RJ45 под кабель 4–5 мм (2 шт., версия PoE+).
- В комплекте настенный кронштейн и солнцезащитный козырёк.
Примеры
Точка с высоким требованием к детализации
Матрица 5 Мп и объектив 4–10 мм — для среднего/дальнего плана периметра.
Частые вопросы
Какое разрешение у ТВК-101?
2616×1976 (5 Мп), камера Hanwha Techwin XNB-8000.
Нюансы и грабли
- У версии PoE+ мощность обогрева ниже, чем у 24VDC/AC (22/15 Вт против 25/17 Вт) — на сильном морозе учитывать при выборе питания.
Документация
- Тахион — страницы изделий ТВК-101-IP-7-V410-24VDC/AC и ТВК-101-IP-7-V410-PoE+
