Тахион · IP-камера с трансфокатором в термокожухе, наружная установка
ТВК-120-IP-7-Z30 — уличная IP-камера с 30-кратным зумом
Камера BHZ-1030V2-LAN с 30-кратным трансфокатором (4,3–129 мм) и автофокусировкой в термокожухе ТГБ-7. Питание 24 В DC/AC или PoE+ (802.3at, до 100 м по Ethernet).
Модели семейства
ТВК-120-IP-7-Z30-24VDC/ACПитание термокожуха 24 В DC/AC, две ступени обогрева.
| Модель встроенной камеры | BHZ-1030V2-LAN |
| Разрешение / чувствительность | 1920×1080 (2 Мп) / 0,1 лк (цвет), 0,01 лк (ч/б) |
| Объектив | 30×Zoom (4,3–129 мм), автофокусировка |
| Напряжение питания термокожуха/камеры | 24 В DC/AC / 12 В DC, 1,4 А |
| Мощность обогрева (25/17 Вт) | потребляемая мощность не более 30 Вт / 22 Вт |
| Температура эксплуатации / холодного запуска | -60…+50 °C / гарантирован при -60 °C (17 Вт — при -40 °C) |
| Габариты термокожуха | 70×70×215 мм (внутр.) / Lнар. 420, øнар. 131 мм |
| Масса с упаковкой | 4 кг |
| Защита | IP66/IP68 |

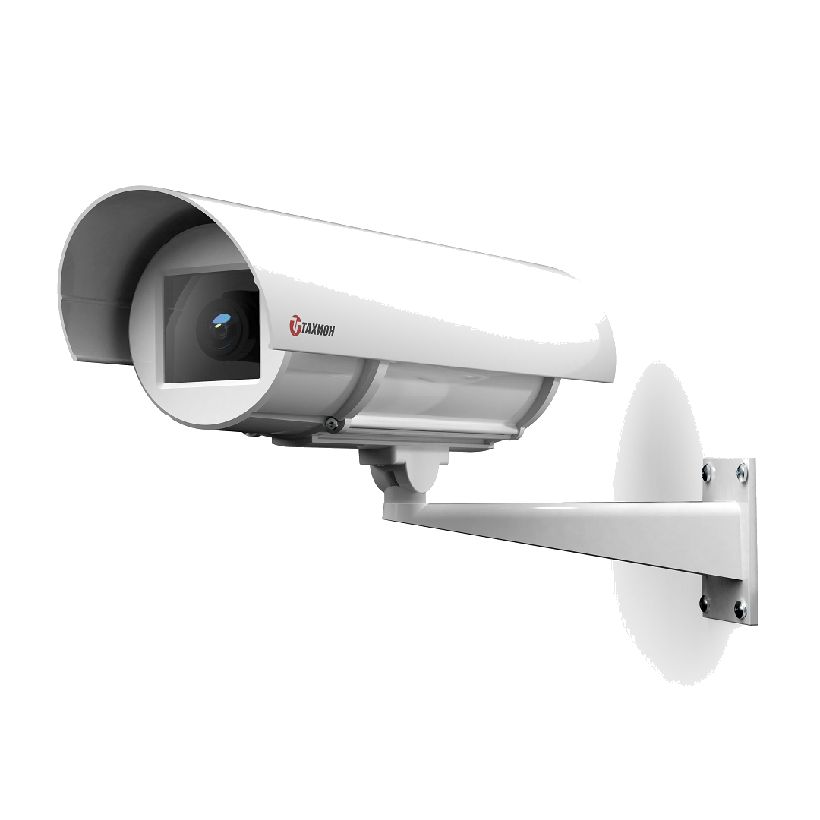

ТВК-120-IP-7-Z30-PoE+Питание термокожуха по PoE+ (802.3at) или пассивным PoE 48–56 В; камера — по PoE (802.3af).
| Модель встроенной камеры | BHZ-1030V2-LAN |
| Разрешение / чувствительность | 1920×1080 (2 Мп) / 0,1 лк (цвет), 0,01 лк (ч/б) |
| Объектив | 30×Zoom (4,3–129 мм), автофокусировка |
| Питание термокожуха | IEEE 802.3at (PoE+) 30 Вт; пассивный PoE 48–56 В, 30 Вт |
| Стандарт камеры | Ethernet 10/100BASE-TX, IEEE 802.3af |
| Макс. рабочая дальность (Ethernet) | 100 м |
| Макс. потребляемая мощность | не более 25 Вт |
| Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
| Защита | IP66/IP68 |
Как это работает и подключается
- Термокожух: автоматический обогрев по температуре, безаварийный пуск при отрицательной температуре, встроенный вентилятор охлаждения.
- Для PoE+ версии максимальная рабочая дальность по Ethernet ограничена 100 м.
Монтаж
- В комплекте настенный кронштейн и солнцезащитный козырёк.
- Мощность обогрева переключается джампером X4/X7 (25↔17 Вт) у версии 24VDC/AC.
Примеры
Обзорная точка периметра с изменяемым фокусом
30-кратный зум (4,3–129 мм) с автофокусировкой позволяет удалённо приближать удалённые участки без замены объектива.
Частые вопросы
Какой зум у ТВК-120?
30-кратный оптический (4,3–129 мм) с автофокусировкой, камера BHZ-1030V2-LAN.
Нюансы и грабли
- У версии PoE+ максимальная дальность до коммутатора ограничена 100 м по Ethernet — учитывать при проектировании трассы.
- Мощность обогрева у PoE+ ниже (22/15 Вт), чем у 24VDC/AC (25/17 Вт) — в сильные морозы предпочтительнее версия с внешним питанием.
Документация
- Тахион — страницы изделий ТВК-120-IP-7-Z30-24VDC/AC и ТВК-120-IP-7-Z30-PoE+
