ТВК-22 — всепогодная аналоговая камера в термокожухе (линейка исполнений, снята с производства)
Один термокожух и крепление, разные исполнения матрицы (чёрно-белая ТВК-22/22А или цветная день/ночь ТВК-22ДН/22ДН А/25ДН) и объектива (2,8-12 или 5-50 мм). Все сняты с производства.
Модели семейства
ТВК-22, f=2,8-12 ммЧёрно-белая, без авторегулировки диафрагмы.
| Тип | чёрно-белая |
| Разрешающая способность | 600 ТВЛ |
| Чувствительность | 0,005 лк |
| Объектив | 2,8-12 мм |
| Питание | 24 В DC |
| Потребляемый ток обогрева | 0,67 А |
| Потребляемый ток камеры | 0,15 А |
| Рабочая температура | –50°С ÷ +50°С |
| Габариты (без козырька/с козырьком) | 230×90 / 280×96 мм |
| Длина кронштейна | 225 мм |
ТВК-22А, f=2,8-12 ммЧёрно-белая с авторегулировкой диафрагмы (АРД), расширенный температурный диапазон.
| Тип | чёрно-белая |
| Разрешающая способность | 600 ТВЛ |
| Чувствительность | 0,005 лк |
| Объектив | 2,8-12 мм |
| Потребляемый ток обогрева | 0,8 А |
| Рабочая температура | –60°С ÷ +50°С |

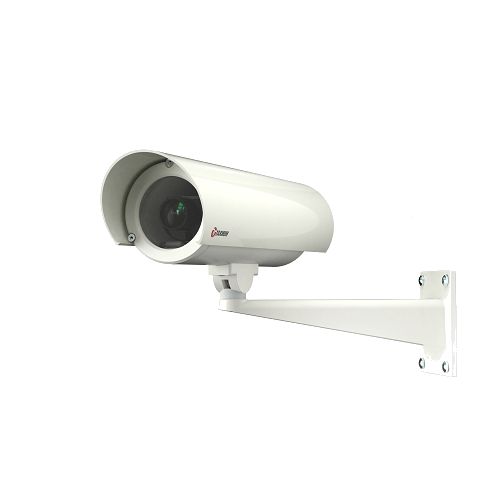

ТВК-22, f=5-50 мм / ТВК-22А, f=5-50 ммТе же исполнения с вариообъективом 5-50 мм.
| Объектив | 5-50 мм |
| Разрешающая способность | 600 ТВЛ |
| Чувствительность | 0,005 лк |
| Потребляемый ток обогрева | 0,67 А (ТВК-22) / 0,8 А (ТВК-22А) |
| Рабочая температура | –50°С÷+50°С (ТВК-22) / –60°С÷+50°С (ТВК-22А) |
ТВК-22ДН, f=2,8-12 ммЦветная день/ночь, без АРД.
| Тип | цветная день/ночь |
| Разрешающая способность | 550 / 600 ТВЛ |
| Чувствительность | 0,1 / 0,008 лк |
| Объектив | 2,8-12 мм |
| Потребляемый ток обогрева | 0,67 А |
| Рабочая температура | –50°С ÷ +50°С |
ТВК-22ДН А, f=2,8-12 мм и f=5-50 ммЦветная день/ночь с АРД, расширенный температурный диапазон.
| Тип | цветная день/ночь |
| Разрешающая способность | 550 / 600 ТВЛ |
| Чувствительность | 0,1 / 0,008 лк |
| Потребляемый ток обогрева | 0,8 А |
| Рабочая температура | –60°С ÷ +50°С |
ТВК-25ДН, f=5-50 ммЦветная день/ночь, объектив 5-50 мм, повышенный ток потребления камеры.
| Тип | цветная день/ночь |
| Разрешающая способность | 550 / 600 ТВЛ |
| Чувствительность | 0,1 / 0,008 лк |
| Объектив | 5-50 мм |
| Потребляемый ток обогрева | 0,8 А |
| Потребляемый ток камеры | 0,25 А |
| Рабочая температура | –60°С ÷ +50°С |
Как это работает и подключается
- Все исполнения — аналоговый видеосигнал, питание 24 В DC.
- Индекс «А» — авторегулировка диафрагмы (АРД) и расширенный температурный диапазон –60°С (без «А» — до –50°С), потребляемый ток обогрева выше (0,8 А против 0,67 А).
Монтаж
- Габариты одинаковы у всех исполнений: 230×90 мм без козырька, 280×96 мм с козырьком, длина кронштейна 225 мм.
- Степень защиты IP66/IP67 (указана на странице производителя для линейки).
Примеры
Чёрно-белая или цветная в одном термокожухе
ТВК-22/22А (чёрно-белые) и ТВК-22ДН/22ДН А/25ДН (цветные день/ночь) собираются в тот же термокожух с тем же кронштейном 225 мм — отличие в матрице и объективе.
Частые вопросы
Чем отличается ТВК-22 от ТВК-22А?
Индекс «А» означает авторегулировку диафрагмы и расширенный диапазон рабочих температур (до –60°С против –50°С у версии без «А»), при этом ток обогрева выше (0,8 А против 0,67 А).
Можно ли получить цветное изображение в этой линейке?
Да, исполнения ТВК-22ДН, ТВК-22ДН А и ТВК-25ДН — цветные с режимом день/ночь; ТВК-22/22А — чёрно-белые.
Нюансы и грабли
- Модели без индекса «А» держат рабочий диапазон только до –50°С, версии «А» — до –60°С; при выборе для холодного климата не путать эти два исполнения.
- ТВК-25ДН отличается от ТВК-22ДН А не только объективом (5-50 мм), но и повышенным потребляемым током камеры (0,25 А против 0,15 А) — учитывать при расчёте источника питания.
- Все перечисленные исполнения — модели, снятые с производства.
