ТВК-IP-4Г Ex — взрывозащищённая IP-камера в термокожухе из алюминиевого сплава
Сетевая камера в термокожухе ТГБ-4Г Ex IIC для взрывоопасных зон. Модели различаются камерой, объективом и питанием (24VDC/AC или PoE+); ТВК-82/84 — в прежнем корпусе ТГБ-4Р.
Модели семейства
ТВК-80-IP-4Г-V550-PoE+ ExКамера Apix Box/E4 (III), объектив 5-50 мм.
Камера / разрешение
Apix Box/E4 (III), 2592х1520 (4 Мр)
Чувствительность
0,03 лк (цвет)/0,003 лк (ч/б)
Мощность обогрева
22/15 Вт
Максимальная потребляемая мощность
25 Вт
Диапазон рабочих температур
-60° ÷ +50°C
ТВК-100-IP-4Г-V2812-24VDC/AC ExКамера XNB-6000, объектив 2,8-12 мм, питание 24V DC/AC.
Камера / разрешение
XNB-6000, 1945×1097 (2 Мр)
Чувствительность
0,01 лк (цвет)/0,001 лк (ч/б)
Питание термокожуха / камеры
24V DC/AC / 12VDC
Мощность обогрева
25/17 Вт
Диапазон рабочих температур
-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)
32 / 24 Вт
ТВК-100-IP-4Г-V2812-PoE+ ExКамера XNB-6000, объектив 2,8-12 мм.
Камера / разрешение
XNB-6000, 1945×1097 (2 Мр)
Чувствительность
0,01 лк (цвет)/0,001 лк (ч/б)
Мощность обогрева
22/15 Вт
Максимальная потребляемая мощность
25 Вт
Диапазон рабочих температур
-60° ÷ +50°C
ТВК-101-IP-4Г-V410-24VDC/AC ExКамера XNB-8000, объектив 4-10 мм, питание 24V DC/AC.
Камера / разрешение
XNB-8000, 2616×1976 (5 Мр)
Чувствительность
0,9 лк (цвет)/0,009 лк (ч/б)
Питание термокожуха / камеры
24V DC/AC / 12VDC
Мощность обогрева
25/17 Вт
Диапазон рабочих температур
-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)
33 / 25 Вт
ТВК-101-IP-4Г-V410-PoE+ ExКамера XNB-8000, объектив 4-10 мм.
ТВК-84 (IP/PoE+) ВБ (AXIS M1135, объектив 3-10,5 мм, снята с производства)Термокожух ТГБ-4Р Ex (алюминиевый), камера AXIS M1135. Модель снята с производства.
Камера / разрешение
AXIS M1135, 1920×1080 (2 Мр)
Чувствительность
0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив
вариофокальный 3-10,5 мм
Напряжение питания видеокамеры (IP-исполнение)
24 В DC / 24 В АC
Масса с упаковкой
не более 3,5 кг
ТВК-84 (IP/PoE+) ВБ (AXIS P1375, объектив 2,8-8 мм, снята с производства)Термокожух ТГБ-4Р Ex (алюминиевый), камера AXIS P1375. Модель снята с производства.
Камера / разрешение
AXIS P1375, 1920×1080 (2 Мр)
Чувствительность
0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив
вариофокальный 2,8-8 мм
Напряжение питания видеокамеры (IP-исполнение)
24 В DC / 24 В АC
Масса с упаковкой
не более 3,5 кг
ТВК-84 (IP/PoE+) ВБ (AXIS P1377, объектив 2,8-8,5 мм, снята с производства)Термокожух ТГБ-4Р Ex (алюминиевый), камера AXIS P1377. Модель снята с производства.
Камера / разрешение
AXIS P1377, 2592×1944 (5 Мр)
Чувствительность
0,13 лк (цвет) / 0,03 лк (ч/б)
Объектив
вариофокальный 2,8-8,5 мм
Напряжение питания видеокамеры (IP-исполнение)
24 В DC / 24 В АC
Масса с упаковкой
не более 3,5 кг
ТВК-82 (IP/PoE+) ВБ (LTV CNE-450 00, объектив 5-50 мм, снята с производства)Термокожух ТГБ-4Р Ex (алюминиевый, более старая маркировка 1Ex db IIB T6 Gb X / Ex tb IIIC T80°C Db X), камера LTV CNE-450 00. Модель снята с производства.
Камера / разрешение
LTV CNE-450 00, 2592×1944 (5 Мр)
Чувствительность
0.036 лк (цвет) / 0.009 лк (ч/б)
Объектив
вариофокальный 5-50 мм
Напряжение питания видеокамеры (IP-исполнение)
24 В DC / 24 В АC
Масса с упаковкой
не более 3,5 кг
Как это работает и подключается

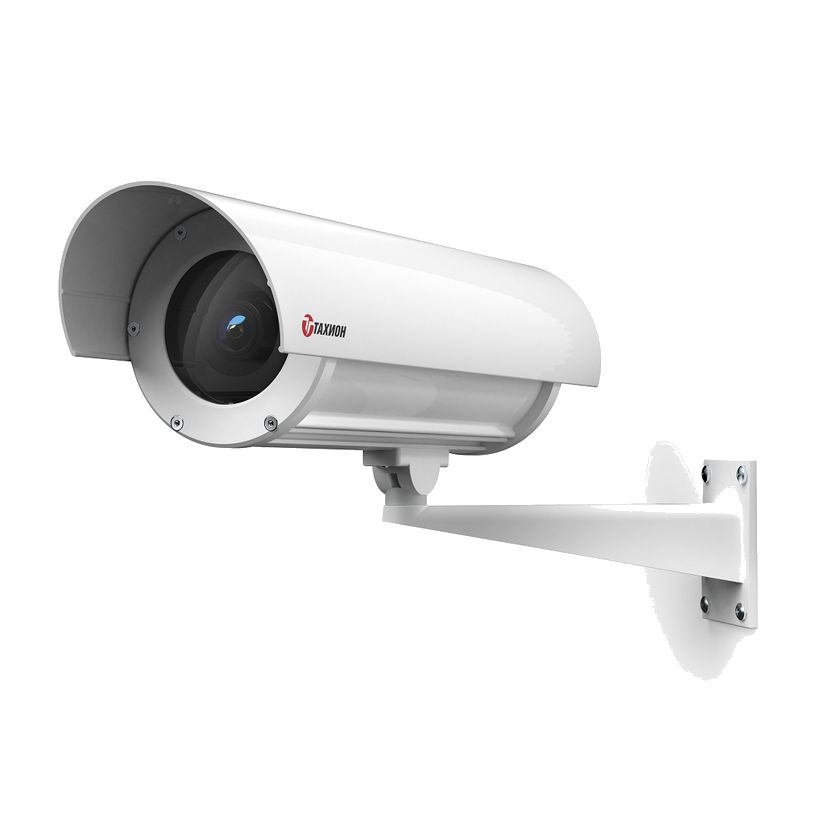

Термокожух ТГБ-4Г Ex IIC - алюминиевый сплав, класс взрывозащиты 1Ex db IIC T6 Gb X / Ex tb IIIC T80°C Db X, степень защиты IP66/IP68, рабочий объём 70х70х215 мм, габариты Lнар. 420 мм, øнар. 131 мм.
В комплекте настенный кронштейн и солнцезащитный козырёк; исполнения с обогревом дают две ступени мощности и холодный пуск камеры.
Обозначение включает базовый номер камеры (80/81/83/86/90/91/100/101/120/130/141/144), тип объектива/зума (V410, V550, V2812, Z18, Z30, Z33) и способ питания (24VDC/AC или PoE+).
Монтаж
У исполнений 24VDC/AC мощность обогрева и потребление даны парой значений (например, 25/17 Вт) - это две ступени (полная/пониженная), переключаемые джампером; выбор ступени определяет минимальную гарантированную температуру холодного запуска.
ТВК-82 и ТВК-84 (снятые с производства) стоят в более старом корпусе ТГБ-4Р - при замене на действующую модель сверяйте посадочные размеры, а не только артикул.
Примеры
Периметр НПЗ
ТВК-83/90/91-IP-4Г-PoE+ берут обогрев термокожуха и питание камеры от одного PoE-кабеля.
PTZ на площадке
ТВК-120/144-IP-4Г с зум-камерой (Z30/Z18) в том же корпусе ТГБ-4Г.
Частые вопросы
Можно ли запитать камеру одним PoE-кабелем?
Да, в исполнениях PoE+ - обогрев термокожуха и сама камера получают питание по IEEE 802.3at или Passive PoE 48-56В.
Чем отличаются модели с одним базовым номером, но разными буквами (V2812/V550/Z30)?
Объективом или зумом: V-обозначения - это диапазон фокусного расстояния (мм), Z-обозначения - кратность зума с автофокусировкой.
Нюансы и грабли
В вводном описании страниц серии «максимальная потребляемая мощность» одна на всех — 45/37 Вт у моделей на 24V DC/AC. В таблице характеристик у конкретных артикулов цифры меньше (30/22, 32/24, 33/25, 34/26, 39/31 Вт — зависят от встроенной камеры); в карточке для моделей 24V DC/AC указаны значения из таблицы характеристик страницы. Обогрев 25/17 Вт в описании и таблице совпадает. У PoE+-моделей описание и таблица совпадают (25 Вт).
V2812/V550/V410 - это объектив (диапазон фокусных расстояний в мм), Z18/Z30/Z33 - зум-камера с автофокусировкой; не путайте с мощностью или напряжением питания.
Модели с одинаковым базовым номером, но разным объективом/зумом или сенсором (например, ТВК-83 c Apix Box/M5 Expert против ТВК-90/91 c LTV) различаются встроенной камерой - сверяйте модель камеры в паспорте, а не только обозначение корпуса.
Страница ТВК-144-IP-4ГВБ-Z18-PoE+ (снята с производства) в описании повторяет данные 24V DC/AC (обогрев 25/17 Вт, 45/37 Вт), а таблица характеристик даёт «потребляемая мощность не более 25 Вт» — как у остальных PoE+; в карточке указано значение таблицы, обогрев перед заказом сверять по паспорту.
Документация
Тахион - страница изделия Видеокамера взрывозащищённая сетевая наружной установки ТВК-80/81/83/86/90/91/100/101/120/130/141/144-IP-4Г (все исполнения по объективу и питанию), ТВК-82/84 ВБ (снятые с производства) на сайте производителя (https://tahion.spb.ru/) .../tahion-videokamera-vzryvozasisennaa-setevaa-narujnoi-ustanovki-tvk-/.
