Тахион · аналоговая мультиформатная видеокамера в термокожухе, наружная установка
ТВК-50MF (Корунд-МК) — всепогодная мультиформатная видеокамера
Всепогодная камера в термокожухе с обогревом, AHD/TVI/CVI/CVBS. Текущая — объектив 2,8–11 мм; исполнения с объективом 9–22 мм и с удлинителем до 600 м по витой паре сняты с производства.
Модели семейства
ТВК-50MF-5-V2811-12VDCДействующая модель, объектив 2,8–11 мм.
| Матрица | 1/2,8" CMOS |
| Разрешение | 1920×1080 (Full HD), 2 Мп |
| Формат сжатия | AHD / TVI / CVI / CVBS (NTSC, PAL) |
| Чувствительность (день/ночь) | 0,001 лк / 0,0001 лк |
| Фокусное расстояние объектива | 2,8–11 мм |
| Напряжение питания | 12 В DC ±10% |
| Потребляемая мощность (обогрев вкл./выкл.) | 4,1 Вт / 1,1 Вт |
| Мощность обогрева | 3 Вт |
| Температура / влажность | -40…+50 °C / до 100% при +25 °C |
| Вывод кабеля / масса | 2 гермоввода под кабель 6–3,5 мм / 1,5 кг |
| Защита | IP66/IP68 |

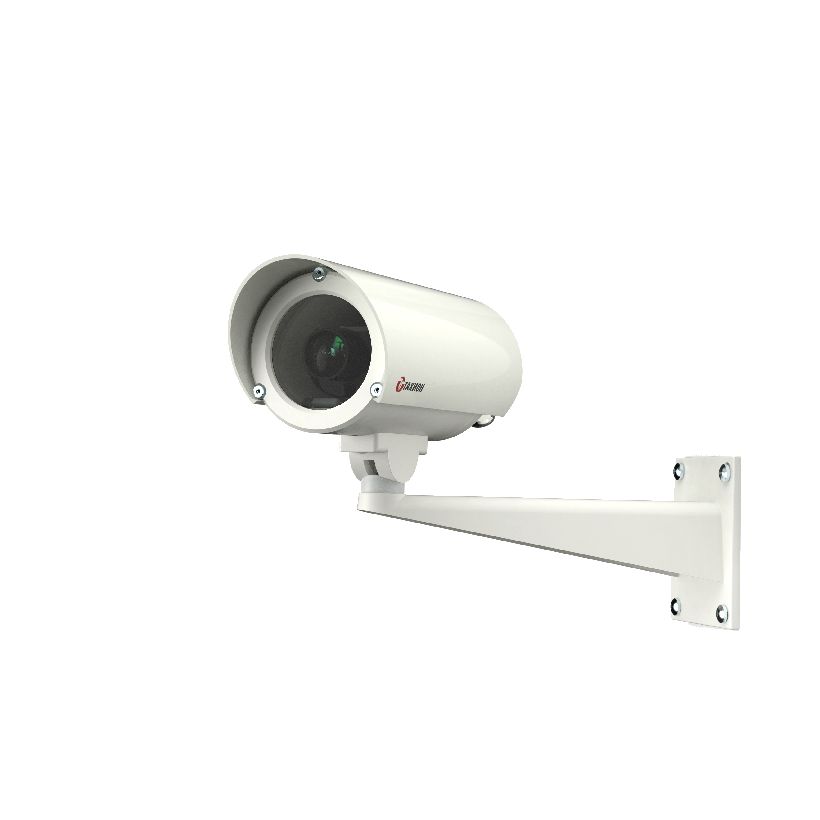

ТВК-50MF-5-V922-12VDC (снята с производства)Объектив 9–22 мм.
| Фокусное расстояние объектива | 9–22 мм |
| Формат сжатия | AHD / TVI / CVI / CVBS (NTSC, PAL) |
| Потребляемая мощность (обогрев вкл./выкл.) | 4,1 Вт / 1,1 Вт |
| Защита | IP66/IP68 |

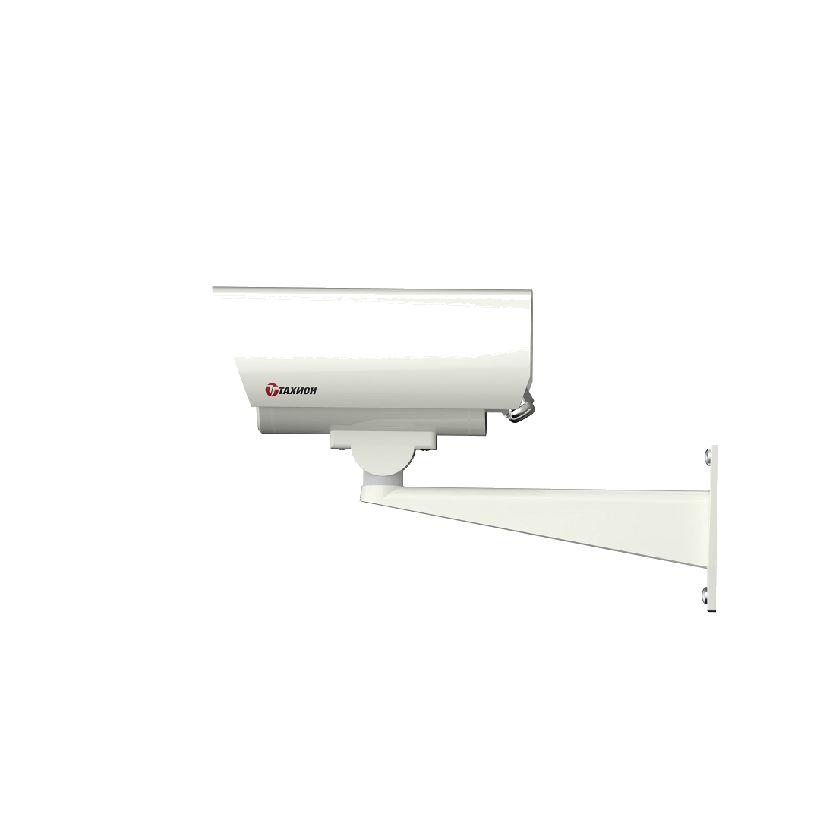

ТВК-50MF-5-…-5AHD (снята с производства)Со встроенным передатчиком по витой паре (АПВС-5 AHD) — дальность передачи до 600 м, приёмник в комплекте.
| Дальность передачи видеосигнала | 0–600 м |
| Формат сжатия | AHD / CVBS (NTSC, PAL) |
| Потребляемая мощность (обогрев вкл./выкл.) | 5 Вт / 2 Вт |
Как это работает и подключается
- Обогреватель включается/выключается автоматически в заданном диапазоне температур.
- Класс защиты от поражения электротоком — III по ГОСТ 12.2.007.0; климатическое исполнение УХЛ1,5 по ГОСТ 15150.
Монтаж
- В комплекте кронштейн крепления на стену; вывод кабеля — 2 гермоввода под кабель диаметром 6–3,5 мм.
- Камера смонтирована в термокожухе ТГБ-5-120-12/12 с солнцезащитным козырьком и шарниром.
Примеры
Периметр объекта
Всепогодная камера в термокожухе с автоматическим обогревом для наружной установки без дополнительной защиты от осадков.
Удалённая точка без прокладки коаксиала до регистратора
Версия 5AHD с встроенным передатчиком АПВС-5 AHD передаёт сигнал по витой паре на расстояние до 600 м.
Частые вопросы
Можно ли передать сигнал этой камеры по витой паре на большое расстояние?
Да, у снятой с производства версии 5AHD был встроенный передатчик АПВС-5 AHD с дальностью до 600 м; в действующей модели такой функции нет.
Нюансы и грабли
- Действующая модель — только с объективом 2,8–11 мм; версия с 9–22 мм и версии с удлинителем по витой паре (5AHD) сняты с производства — не предлагать заказчику без проверки наличия.
- Формат сжатия у V2811 5AHD-версии уже — только AHD/CVBS, без TVI/CVI (в отличие от базовой V2811).
Документация
- Тахион — страницы изделий серии «Корунд-МК» ТВК-50MF (действующая и снятые с производства версии)
