ТВК-IP-8Г Ex — взрывозащищённая IP-камера в термокожухе из нержавеющей стали

Сетевая камера в термокожухе ТГБ-8Г Ex IIC из нержавеющей стали для взрывоопасных зон. Модели различаются камерой, объективом и питанием (24VDC/AC или PoE+); ТВК-182/184 сняты.

Видеокамера взрывозащищённая ТВК-IP-8Г (термокожух ТГБ-8Г, нержавеющая сталь)

Модели семейства

ТВК-141-IP-8Г-V2812-PoE+ ExКамера DC-B3303X, объектив 2,8-12 мм. Модель снята с производства.

Камера / разрешение	DC-B3303X, 2048 x 1536 (3 Мр)
Чувствительность	0,02 лк (цвет)/0,0007 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-141-IP-8Г-V550-PoE+ ExКамера DC-B3303X, объектив 5-50 мм. Модель снята с производства.

Камера / разрешение	DC-B3303X, 2048 x 1536 (3 Мр)
Чувствительность	0,02 лк (цвет)/0,0007 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

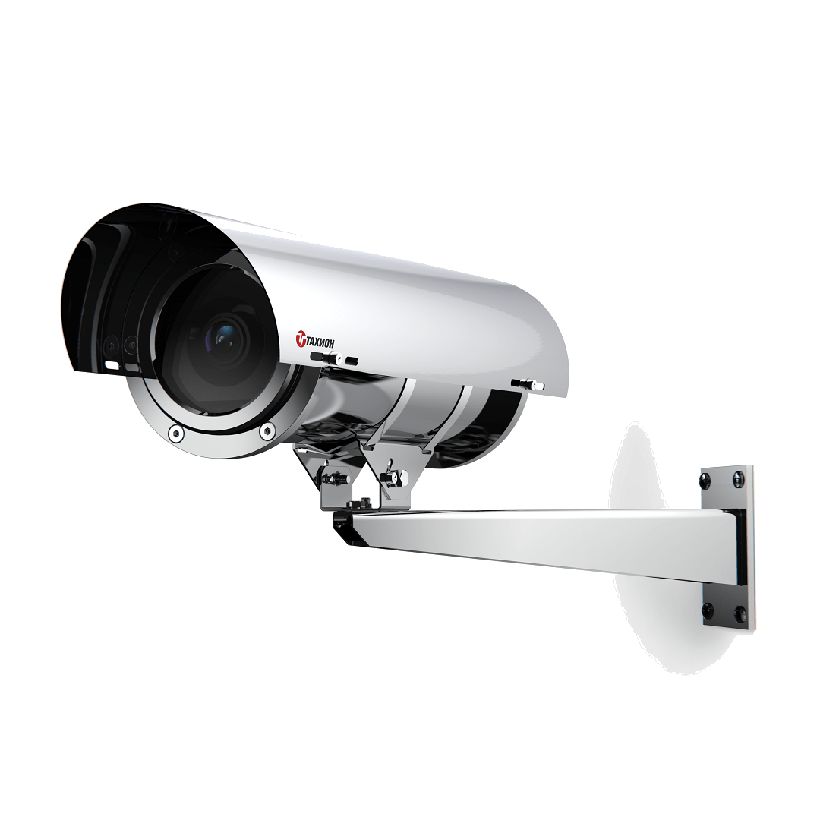

ТВК-144-IP-8Г-Z18-PoE+ ExИсполнение линейки. Модель снята с производства.

Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-100-IP-8Г-V2812-24VDC/AC ExКамера XNB-6000, объектив 2,8-12 мм, питание 24V DC/AC.

Камера / разрешение	XNB-6000, 1945×1097 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,001 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	32 / 24 Вт

ТВК-100-IP-8Г-V2812-PoE+ ExКамера XNB-6000, объектив 2,8-12 мм.

Камера / разрешение	XNB-6000, 1945×1097 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,001 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-101-IP-8Г-V410-24VDC/AC ExКамера XNB-8000, объектив 4-10 мм, питание 24V DC/AC.

Камера / разрешение	XNB-8000, 2616×1976 (5 Мр)
Чувствительность	0,9 лк (цвет)/0,009 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	33 / 25 Вт

ТВК-101-IP-8Г-V410-PoE+ ExКамера XNB-8000, объектив 4-10 мм.

Камера / разрешение	XNB-8000, 2616×1976 (5 Мр)
Чувствительность	0,9 лк (цвет)/0,009 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-120-IP-8Г-Z30-24VDC/AC ExКамера BHZ-1030V2-LAN, объектив 30хZoom (4,3-129 мм), автофокусировка, питание 24V DC/AC.

Камера / разрешение	BHZ-1030V2-LAN, 1920х1080 (2 Мр)
Чувствительность	0,1 лк (цвет)/0,01 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	32 / 24 Вт

ТВК-120-IP-8Г-Z30-PoE+ ExКамера BHZ-1030V2-LAN, объектив 30хZoom (4,3-129 мм), автофокусировка.

Камера / разрешение	BHZ-1030V2-LAN, 1920х1080 (2 Мр)
Чувствительность	0,1 лк (цвет)/0,01 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-130-IP-8Г-V2812-24VDC/AC ExКамера DS-2CD2821G0(C), объектив 2,8-12 мм, питание 24V DC/AC.

Камера / разрешение	DS-2CD2821G0(C), 1920×1080 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,005 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	33 / 25 Вт

ТВК-130-IP-8Г-V2812-PoE+ ExКамера DS-2CD2821G0(C), объектив 2,8-12 мм.

Камера / разрешение	DS-2CD2821G0(C), 1920×1080 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,005 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-130-IP-8Г-V550-24VDC/AC ExКамера DS-2CD2821G0(C), объектив 5-50 мм, питание 24V DC/AC.

Камера / разрешение	DS-2CD2821G0(C), 1920×1080 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,005 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	33 / 25 Вт

ТВК-130-IP-8Г-V550-PoE+ ExКамера DS-2CD2821G0(C), объектив 5-50 мм.

Камера / разрешение	DS-2CD2821G0(C), 1920×1080 (2 Мр)
Чувствительность	0,01 лк (цвет)/0,005 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-141-IP-8Г-V2812-24VDC/AC ExКамера DC-B3303X, объектив 2,8-12 мм, питание 24V DC/AC. Модель снята с производства.

Камера / разрешение	DC-B3303X, 2048 x 1536 (3 Мр)
Чувствительность	0,02 лк (цвет)/0,0007 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	32 / 24 Вт

ТВК-141-IP-8Г-V550-24VDC/AC ExКамера DC-B3303X, объектив 5-50 мм, питание 24V DC/AC. Модель снята с производства.

Камера / разрешение	DC-B3303X, 2048 x 1536 (3 Мр)
Чувствительность	0,02 лк (цвет)/0,0007 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	32 / 24 Вт

ТВК-144-IP-8Г-Z18-24VDC/AC Exпитание 24V DC/AC. Модель снята с производства.

Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	31 / 23 Вт

ТВК-80-IP-8Г-V2812-24VDC/AC ExКамера Apix Box/E4 (III), объектив 2,8-12 мм, питание 24V DC/AC.

Камера / разрешение	Apix Box/E4 (III), 2592х1520 (4 Мр)
Чувствительность	0,03 лк (цвет)/0,003 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	30 / 22 Вт

ТВК-80-IP-8Г-V2812-PoE+ ExКамера Apix Box/E4 (III), объектив 2,8-12 мм.

Камера / разрешение	Apix Box/E4 (III), 2592х1520 (4 Мр)
Чувствительность	0,03 лк (цвет)/0,003 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-80-IP-8Г-V550-24VDC/AC ExКамера Apix Box/E4 (III), объектив 5-50 мм, питание 24V DC/AC.

Камера / разрешение	Apix Box/E4 (III), 2592х1520 (4 Мр)
Чувствительность	0,03 лк (цвет)/0,003 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	30 / 22 Вт

ТВК-80-IP-8Г-V550-PoE+ ExКамера Apix Box/E4 (III), объектив 5-50 мм.

Камера / разрешение	Apix Box/E4 (III), 2592х1520 (4 Мр)
Чувствительность	0,03 лк (цвет)/0,003 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-81-IP-8Г-V410-24VDC/AC ExКамера Apix Box/S2 Expert (III), объектив 4-10 мм, питание 24V DC/AC.

Камера / разрешение	Apix Box/S2 Expert (III), 1920х1080 (2 Мр)
Чувствительность	0,001 лк (цвет)/0,0001 лк (ч/б)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	34 / 26 Вт

ТВК-81-IP-8Г-V410-PoE+ ExКамера Apix Box/S2 Expert (III), объектив 4-10 мм.

Камера / разрешение	Apix Box/S2 Expert (III), 1920х1080 (2 Мр)
Чувствительность	0,001 лк (цвет)/0,0001 лк (ч/б)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-86-IP-8Г-Z33-24VDC/AC Exпитание 24V DC/AC. Модель снята с производства.

Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	39 / 31 Вт

ТВК-86-IP-8Г-Z33-PoE+ ExИсполнение линейки. Модель снята с производства.

Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-90-IP-8Г-V2812-24VDC/AC ExКамера LTV-2CNS50, объектив 2,8-12 мм, питание 24V DC/AC.

Камера / разрешение	LTV-2CNS50, 2592×1944 (5 Мр)
Чувствительность	0.006 лк (цвет, F1.2, АРУ вкл.)/0.009 лк (цвет, F1.6, АРУ вкл0.005 лк (ч/б, F1.4, АРУ вкл.)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	33 / 25 Вт

ТВК-90-IP-8Г-V2812-PoE+ ExКамера LTV-2CNS50, объектив 2,8-12 мм.

Камера / разрешение	LTV-2CNS50, 2592×1944 (5 Мр)
Чувствительность	0.006 лк (цвет, F1.2, АРУ вкл.)/0.009 лк (цвет, F1.6, АРУ вкл0.005 лк (ч/б, F1.4, АРУ вкл.)
Мощность обогрева	22/15 Вт
Максимальная потребляемая мощность	25 Вт
Диапазон рабочих температур	-60° ÷ +50°C

ТВК-91-IP-8Г-V2812-24VDC/AC ExКамера LTV-3CNS40, объектив 2,8-12 мм, питание 24V DC/AC.

Камера / разрешение	LTV-3CNS40, 2688×1520 (4 Мр)
Чувствительность	0.0005 лк (цвет, F1.2, АРУ вкл.)0.0001 лк (ч/б, F1.2, АРУ вкл.)
Питание термокожуха / камеры	24V DC/AC / 12VDC
Мощность обогрева	25/17 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C
Максимальная потребляемая мощность (по таблице характеристик)	33 / 25 Вт

ТВК-184 (IP/PoE+) ВБ (AXIS M1135, объектив 3-10,5 мм, снята с производства)Термокожух ТГБ-8Г Ex из нержавеющей стали, камера AXIS M1135. Модель снята с производства.

Камера / разрешение	AXIS M1135, 1920×1080 (2 Мр)
Чувствительность	0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив	вариофокальный 3-10,5 мм
Напряжение питания видеокамеры (IP-исполнение)	24 В DC / 24 В АC
Масса с упаковкой	не более 8 кг

ТВК-184 (IP/PoE+) ВБ (AXIS P1375, объектив 2,8-8 мм, снята с производства)Термокожух ТГБ-8Г Ex из нержавеющей стали, камера AXIS P1375. Модель снята с производства.

Камера / разрешение	AXIS P1375, 1920×1080 (2 Мр)
Чувствительность	0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив	вариофокальный 2,8-8 мм
Напряжение питания видеокамеры (IP-исполнение)	24 В DC / 24 В АC
Масса с упаковкой	не более 8 кг

ТВК-184 (IP/PoE+) ВБ (AXIS P1377, объектив 2,8-8,5 мм, снята с производства)Термокожух ТГБ-8Г Ex из нержавеющей стали, камера AXIS P1377. Модель снята с производства.

Камера / разрешение	AXIS P1377, 2592×1944 (5 Мр)
Чувствительность	0,13 лк (цвет) / 0,03 лк (ч/б)
Объектив	вариофокальный 2,8-8,5 мм
Напряжение питания видеокамеры (IP-исполнение)	24 В DC / 24 В АC
Масса с упаковкой	не более 8 кг

ТВК-182 (IP/PoE+) ВБ (LTV CNE-450 00, объектив 5-50 мм, снята с производства)Термокожух ТГБ-8Г Ex из нержавеющей стали (более старая маркировка РВЕхdI X / 1ЕхdIICТ6 Х), камера LTV CNE-450 00. Модель снята с производства.

Камера / разрешение	LTV CNE-450 00, 2592×1944 (5 Мр)
Чувствительность	0.036 лк (цвет) / 0.009 лк (ч/б)
Объектив	вариофокальный 5-50 мм
Напряжение питания видеокамеры (IP-исполнение)	24 В DC / 24 В АC
Масса с упаковкой	не более 8 кг

ТВК-83-IP-8Г-V2812-24VDC/AC ExКамера Apix Box/M5 Expert, объектив 2,8-12 мм, питание 24V DC/AC с двумя ступенями обогрева.

Камера / разрешение	Apix Box/M5 Expert, 2720×1976 (5 Мр)
Чувствительность	0,01 лк (цвет)/0,02 лк (ч/б)
Мощность обогрева	25 Вт / 17 Вт
Потребляемая мощность, не более	39 Вт / 31 Вт
Диапазон рабочих температур	-60°С … +50°С (холодный пуск гарантирован до -60°С при 25 Вт, до -40°С при 17 Вт)
Масса с упаковкой	не более 8 кг

ТВК-83-IP-8Г-V2812-PoE+ ExТот же объектив 2,8-12 мм, питание по PoE+ (IEEE 802.3at, 30 Вт) или Passive PoE 48-56В.

Камера / разрешение	Apix Box/M5 Expert, 2720×1976 (5 Мр)
Чувствительность	0,01 лк (цвет)/0,02 лк (ч/б)
Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт
Диапазон рабочих температур	-60 ÷ +50 °C

ТВК-83-IP-8Г-V550-24VDC/AC ExТот же сенсор Apix Box/M5 Expert, объектив 5-50 мм (более длиннофокусный), питание 24V DC/AC.

Камера / разрешение	Apix Box/M5 Expert, 2720×1976 (5 Мр)
Чувствительность	0,01 лк (цвет)/0,02 лк (ч/б)
Мощность обогрева	25 Вт / 17 Вт
Потребляемая мощность, не более	39 Вт / 31 Вт
Диапазон рабочих температур	-60°С/-40°С ÷ +50°C

ТВК-83-IP-8Г-V550-PoE+ ExОбъектив 5-50 мм, питание по PoE+.

Камера / разрешение	Apix Box/M5 Expert, 2720×1976 (5 Мр)
Чувствительность	0,01 лк (цвет)/0,02 лк (ч/б)
Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт
Диапазон рабочих температур	-60 ÷ +50 °C

ТВК-91-IP-8Г-V2812-PoE+ ExДругая встроенная камера - LTV-3CNS40 (4 Мр, выше чувствительность), объектив 2,8-12 мм, питание по PoE+.

Камера / разрешение	LTV-3CNS40, 2688×1520 (4 Мр)
Чувствительность	0,0005 лк (цвет, F1.2, АРУ вкл.)/0,0001 лк (ч/б, F1.2, АРУ вкл.)
Мощность обогрева (до/после холодного пуска)	22/15 Вт
Максимальная потребляемая мощность (включая IP-камеру)	25 Вт
Диапазон рабочих температур	-60 ÷ +50 °C

Как это работает и подключается

Термокожух ТГБ-8Г Ex IIC - нержавеющая кислотостойкая сталь 12Х18Н10Т, класс взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db Х, степень защиты IP66/IP68, рабочий объём 70х70х215 мм, габариты Lнар. 420 мм, øнар. 133 мм.
В комплекте настенный кронштейн и солнцезащитный козырёк; исполнения с обогревом дают две ступени мощности и холодный пуск камеры.
Обозначение включает базовый номер камеры (80/81/83/86/90/91/100/101/120/130/141/144), тип объектива/зума и способ питания (24VDC/AC или PoE+).

Монтаж

У исполнений 24VDC/AC мощность обогрева переключается джампером X4 (Х7): «25» - 25 Вт (холодный пуск гарантирован до -60 °C), «17» - 17 Вт (до -40 °C); с завода стоит «25».
ТВК-182 и ТВК-184 (снятые с производства) использовали более раннюю маркировку взрывозащиты того же корпуса ТГБ-8Г - при замене на действующую модель сверяйте маркировку по паспорту.

Примеры

Слаботочка на PoE-коммутаторе

PoE+-исполнения (V2812/V550-PoE+, ТВК-91) берут обогрев и камеру от одного кабеля по IEEE 802.3at.

Низкоосвещённый объект

ТВК-91-IP-8Г с LTV-3CNS40 держит чувствительность 0,0005 лк - выше, чем у ТВК-83 (0,01 лк).

Частые вопросы

В чём разница между ТВК-83 и ТВК-91?

Встроенной камерой: у ТВК-83 - Apix Box/M5 Expert (5 Мр, чувствительность 0,01 лк), у ТВК-91 - LTV-3CNS40 (4 Мр, чувствительность 0,0005 лк, выше в темноте).

Можно ли запитать камеру одним PoE-кабелем?

Да, в исполнениях PoE+ - обогрев термокожуха и сама камера получают питание по IEEE 802.3at или Passive PoE 48-56В.

Нюансы и грабли

В вводном описании страниц серии «максимальная потребляемая мощность» одна на всех — 45/37 Вт у моделей на 24V DC/AC. В таблице характеристик у конкретных артикулов цифры меньше (30/22, 32/24, 33/25, 34/26, 39/31 Вт — зависят от встроенной камеры); в карточке для моделей 24V DC/AC указаны значения из таблицы характеристик страницы. Обогрев 25/17 Вт в описании и таблице совпадает. У PoE+-моделей описание и таблица совпадают (25 Вт).
V2812/V550/V410 - это объектив (диапазон фокусных расстояний в мм), Z18/Z30/Z33 - зум-камера с автофокусировкой; не путайте с мощностью или напряжением питания.
ТВК-91 отличается от ТВК-83 не только питанием, но и встроенной камерой (другой сенсор, другая чувствительность) - сверяйте модель камеры в паспорте, а не только обозначение корпуса.

Документация

Тахион - страница изделия Видеокамера взрывозащищённая сетевая наружной установки ТВК-80/81/83/86/90/91/100/101/120/130/141/144-IP-8Г из нержавеющей стали (все исполнения по объективу и питанию), ТВК-182/184 ВБ (снятые с производства) на сайте производителя (https://tahion.spb.ru/) .../tahion-tvk-8g-ex/, .../tvk-83-ip-8g-v2812-poe-ex/, .../tvk-83-ip-8g-v550-24vdc-ac-e/, .../tvk-83-ip-8g-v550-poe-ex/, .../tvk-91-ip-8g-v2812-poe-ex/.
