Тахион · IP-камера в термокожухе с обогревом, наружная установка
ТВК-90 — уличная IP-камера в термокожухе (действующая и снятые с производства версии)
Действующая модель ТВК-90-IP-7-V2812: камера LTV-2CNS50 (5 Мп) в термокожухе ТГБ-7, объектив 2,8–12 мм, 24 В DC/AC или PoE+. Старые ТВК-90 PoE на модулях Evidence Apix сняты с производства.
Модели семейства
ТВК-90-IP-7-V2812-24VDC/ACДействующая модель, питание термокожуха 24 В DC/AC.
| Модель встроенной камеры | LTV-2CNS50 |
| Разрешение / чувствительность | 2592×1944 (5 Мп) / 0,006 лк (цвет, F1.2), 0,009 лк (цвет, F1.6), 0,005 лк (ч/б, F1.4) |
| Объектив | 2,8–12 мм |
| Напряжение питания термокожуха/камеры | 24 В DC/AC / 12 В DC, 1,4 А |
| Мощность обогрева (25/17 Вт) | потребляемая мощность не более 30 Вт / 22 Вт |
| Температура эксплуатации / холодного запуска | -60…+50 °C / гарантирован при -60 °C (17 Вт — при -40 °C) |
| Защита | IP66/IP68 |
ТВК-90-IP-7-V2812-PoE+Действующая модель, питание термокожуха и камеры по PoE.
| Модель встроенной камеры | LTV-2CNS50 |
| Объектив | 2,8–12 мм |
| Питание термокожуха | IEEE 802.3at (PoE+) 30 Вт; пассивный PoE 48–56 В |
| Стандарт камеры | Ethernet 10/100BASE-TX, IEEE 802.3af |
| Защита | IP66/IP68 |
ТВК-90 PoE Evidence Apix Box/E4(II) (снята с производства)Старая версия на инжекторе PoE-12-I, объектив 2,8–12 мм или 5–50 мм.
| Модель встроенной камеры | Apix Box/E4(II) |
| Разрешение / чувствительность | 2592×1520 (4 Мп) / 0,1 лк (цвет), 0,01 лк (ч/б) |
| Напряжение питания камеры | 49–55 В DC (от инжектора PoE-12-I) |
| Внутренний источник питания | 12 В DC / 0,5 А |
| Температура эксплуатации / холодного запуска | -60…+50 °C или -40…+50 °C / откл. -10 °C, вкл. -5 °C |
| Внешние габариты / масса | 420×127 мм / не более 3,5 кг |
| Защита | IP66/IP67 |

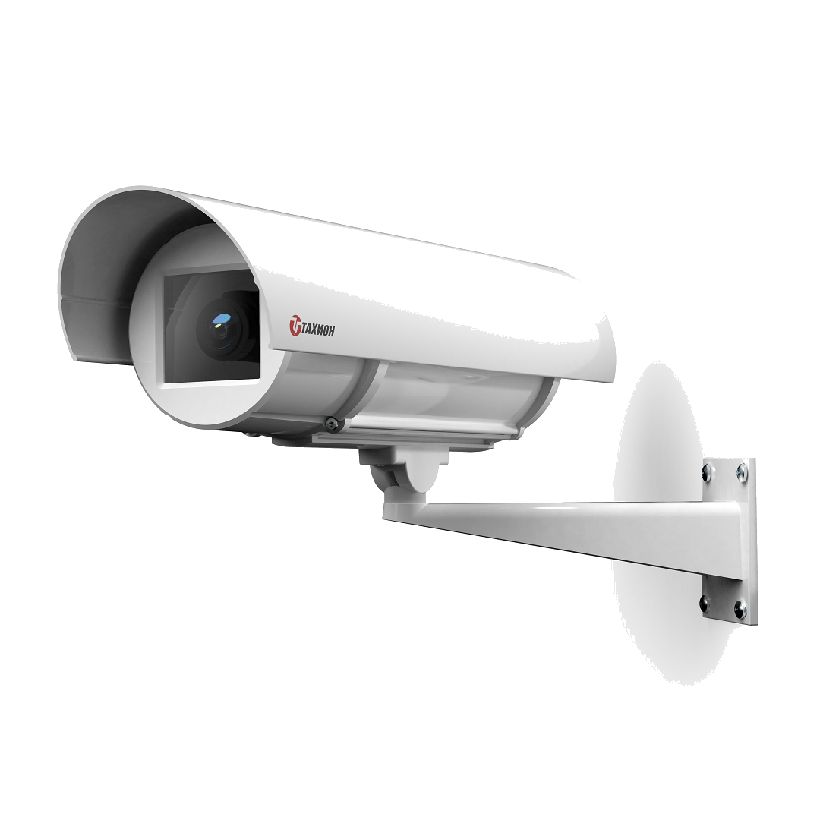

ТВК-90 PoE Evidence Apix Box/S2 sfp Expert, f=4-10мм (снята с производства)Старая версия с объективом 4–10 мм на другом модуле камеры.
| Внешние габариты / масса | 420×127 мм / не более 3,5 кг |
| Защита | IP66/IP67 |
Как это работает и подключается
- Термокожух: автоматический обогрев, безаварийный пуск при отрицательной температуре, встроенный вентилятор охлаждения; две ступени мощности обогрева.
- Модуль видеокамеры изолирован от корпуса термокожуха.
Монтаж
- В комплекте настенный кронштейн и солнцезащитный козырёк.
Примеры
Замена дискoнтинуированной версии
При отсутствии старой ТВК-90 PoE (Evidence) на складе — действующая ТВК-90-IP-7-V2812 в том же типоразмере термокожуха.
Частые вопросы
Какая камера сейчас используется в ТВК-90?
LTV-2CNS50, разрешение 2592×1944 (5 Мп), объектив 2,8–12 мм. Старые версии на модулях Evidence Apix сняты с производства.
Нюансы и грабли
- Старые версии ТВК-90 PoE (Evidence) сняты с производства и питаются от специального инжектора PoE-12-I (49–55 В DC) — не путать со стандартным PoE+ 802.3at действующей версии ТВК-90-IP-7.
- Степень защиты у старой версии — IP66/IP67, у действующей — IP66/IP68: разные стандарты испытаний, не путать при сравнении по паспорту.
Документация
- Тахион — страницы изделий ТВК-90-IP-7-V2812 (24VDC/AC, PoE+) и ТВК-90 PoE (Evidence Apix Box/E4(II), Apix Box/S2 sfp Expert, снятые с производства)
