ТВК-94 — сетевая IP-камера в термокожухе на платформе AXIS (модели снятые с производства)

Термокожух ТВК-94 с установленной внутри камерой AXIS M1135/P1375/P1377, версии с питанием 24 В DC/AC или PoE+. Все исполнения — модели, снятые с производства.

Видеокамера сетевая наружной установки ТВК-94

Модели семейства

ТВК-94 IP (AXIS M1135, 24 В DC/AC)2 Мп, вариофокальный объектив 3-10,5 мм, питание 24 В DC/AC.

Встроенная камера	AXIS M1135
Разрешение	1920×1080 (2 Мр)
Чувствительность	0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив	вариофокальный 3-10,5 мм
Питание камеры	24 В DC / 24 В AC
Внутренний источник	12 В DC, 0,5 А
Рабочая температура	–60°С ÷ +50°С (без обогрева –40°С ÷ +50°С)
Габариты	420×127 мм
Вес в упаковке	не более 3,5 кг

ТВК-94 IP (AXIS P1375, 24 В DC/AC)2 Мп, вариофокальный объектив 2,8-8 мм, питание 24 В DC/AC.

Встроенная камера	AXIS P1375
Разрешение	1920×1080 (2 Мр)
Чувствительность	0,1 лк (цвет) / 0,02 лк (ч/б)
Объектив	вариофокальный 2,8-8 мм
Питание камеры	24 В DC / 24 В AC
Габариты	420×127 мм

ТВК-94 IP (AXIS P1377, 24 В DC/AC)5 Мп, вариофокальный объектив 2,8-8 мм, питание 24 В DC/AC.

Встроенная камера	AXIS P1377
Разрешение	2592×1944 (5 Мр)
Чувствительность	0,13 лк (цвет) / 0,03 лк (ч/б)
Объектив	вариофокальный 2,8-8 мм
Питание камеры	24 В DC / 24 В AC
Габариты	420×127 мм

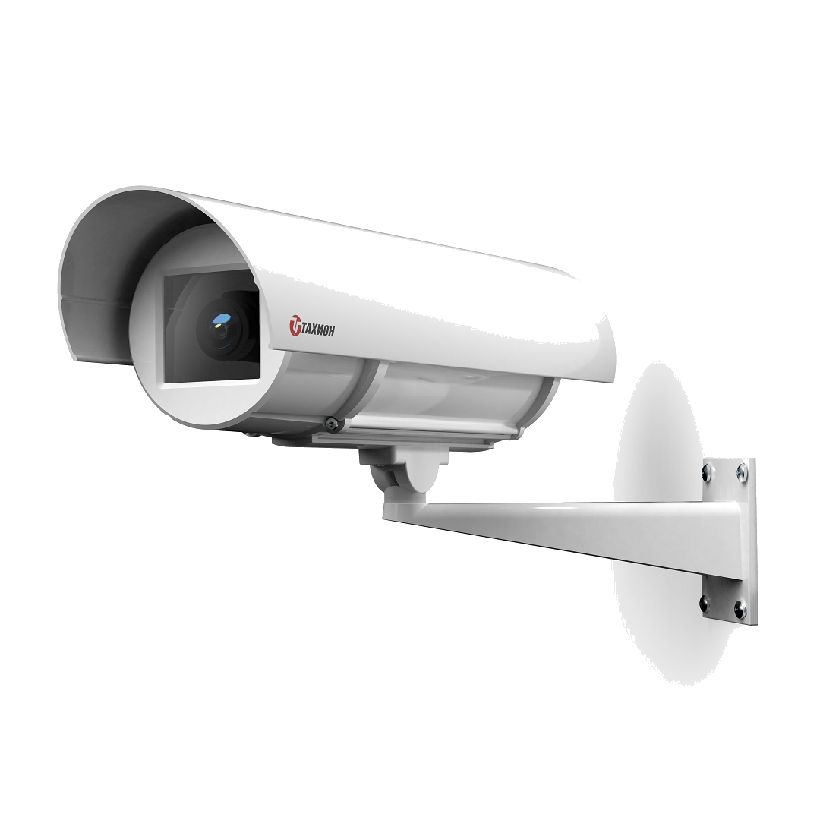

ТВК-94 PoE+ (AXIS M1135)Та же камера AXIS M1135, но питание по PoE+ от инжектора.

Встроенная камера	AXIS M1135
Питание камеры	IEEE 802.3at (PoE+)
Выходное напряжение инжектора PoE+	50 ÷ 56 В DC
Максимальная рабочая дальность	100 м
Температура вкл./откл. обогрева	15°С / 20°С
Рабочая температура	–45°С ÷ +50°С
Габариты	420×127 мм

ТВК-94 PoE+ (AXIS P1375)Та же камера AXIS P1375, питание по PoE+.

Встроенная камера	AXIS P1375
Питание камеры	IEEE 802.3at (PoE+)
Выходное напряжение инжектора PoE+	50 ÷ 56 В DC
Максимальная рабочая дальность	100 м
Рабочая температура	–45°С ÷ +50°С

ТВК-94 PoE+ (AXIS P1377)5 Мп камера AXIS P1377, питание по PoE+.

Встроенная камера	AXIS P1377
Разрешение	2592×1944 (5 Мр)
Чувствительность	0,13 лк (цвет) / 0,03 лк (ч/б)
Питание камеры	IEEE 802.3at (PoE+)
Выходное напряжение инжектора PoE+	50 ÷ 56 В DC
Максимальная рабочая дальность	100 м
Рабочая температура	–45°С ÷ +50°С

Как это работает и подключается

Термокожух общий у всех шести исполнений: внешние габариты 420×127 мм, вес в упаковке не более 3,5 кг, круглосуточный режим работы.
Версия PoE+ получает питание от инжектора PoE+ с выходным напряжением 50 ÷ 56 В DC по стандарту IEEE 802.3at; рабочая дальность по Ethernet до 100 м.
Версия 24 В DC/AC использует внутренний источник питания камеры 12 В DC, 0,5 А.

Монтаж

Версии 24 В DC/AC держат рабочий диапазон до –60°С (холодный запуск гарантирован до –40°С); версии PoE+ — до –45°С, температуры включения/отключения обогрева ниже (15°С/20°С против 20°С/25°С у версии 24 В).

Примеры

Замена типа питания без смены камеры

Каждая из трёх камер AXIS (M1135, P1375, P1377) выпускается либо в версии 24 В DC/AC, либо в версии PoE+ — сама камера и объектив те же.

Частые вопросы

В чём разница между ТВК-94 IP и ТВК-94 PoE+ с одной и той же камерой?

В способе питания: IP-версия работает от 24 В DC/AC через внутренний источник камеры (12 В DC, 0,5 А), PoE+ версия питается по Ethernet от инжектора (50 ÷ 56 В DC, IEEE 802.3at) и имеет более узкий рабочий диапазон температур (до –45°С против –60°С).

Нюансы и грабли

Разница между «ТВК-94 IP» и «ТВК-94 PoE+» — только в способе подачи питания на камеру, а не в самой камере: у одной и той же модели AXIS в РоЕ-версии рабочий диапазон температур ýже (–45°С против –60°С у версии 24 В DC/AC).
Все шесть исполнений — модели, снятые с производства (указано на страницах производителя).
