ТВК-97 PoE — сетевая видеокамера в термокожухе с камерой IDIS DC
Термокожух ТВК-97 с установленной внутри IP-камерой IDIS DC-B1203X/B3303X/Z1263, питание PoE от инжектора PoE-12-I. Модели снятые с производства.
Модели семейства
ТВК-97 PoE (IDIS DC-B1203X, f=2,8-12 мм)2 Мп, вариофокальный объектив 2,8-12 мм.
| Разрешение | 1920×1080 (2 Мр) |
| Чувствительность | 0,01 лк (цвет) / 0,005 лк (ч/б) |
| Питание камеры | 49 ÷ 55 В DC от инжектора PoE-12-I |
| Внутренний источник | 12 В DC / 0,5 А |
| Температура вкл./откл. обогрева | 20°С / 25°С |
| Рабочая температура | –60°С ÷ +50°С (без запуска –40°С ÷ +50°С) |
| Габариты | 420×127 мм |
| Вес в упаковке | не более 3,5 кг |
ТВК-97 PoE (IDIS DC-B1203X, f=5-50 мм)2 Мп, вариофокальный объектив 5-50 мм.
| Разрешение | 1920×1080 (2 Мр) |
| Чувствительность | 0,01 лк (цвет) / 0,005 лк (ч/б) |
| Питание камеры | 49 ÷ 55 В DC от инжектора PoE-12-I |
| Габариты | 420×127 мм |
| Вес в упаковке | не более 3,5 кг |
ТВК-97 PoE (IDIS DC-B3303X, f=2,8-12 мм)3 Мп, вариофокальный объектив 2,8-12 мм.
| Разрешение | 2048×1536 (3 Мр) |
| Чувствительность | 0,02 лк (цвет) / 0,0007 лк (ч/б) |
| Питание камеры | 49 ÷ 55 В DC от инжектора PoE-12-I |
| Габариты | 420×127 мм |
| Вес в упаковке | не более 3,5 кг |

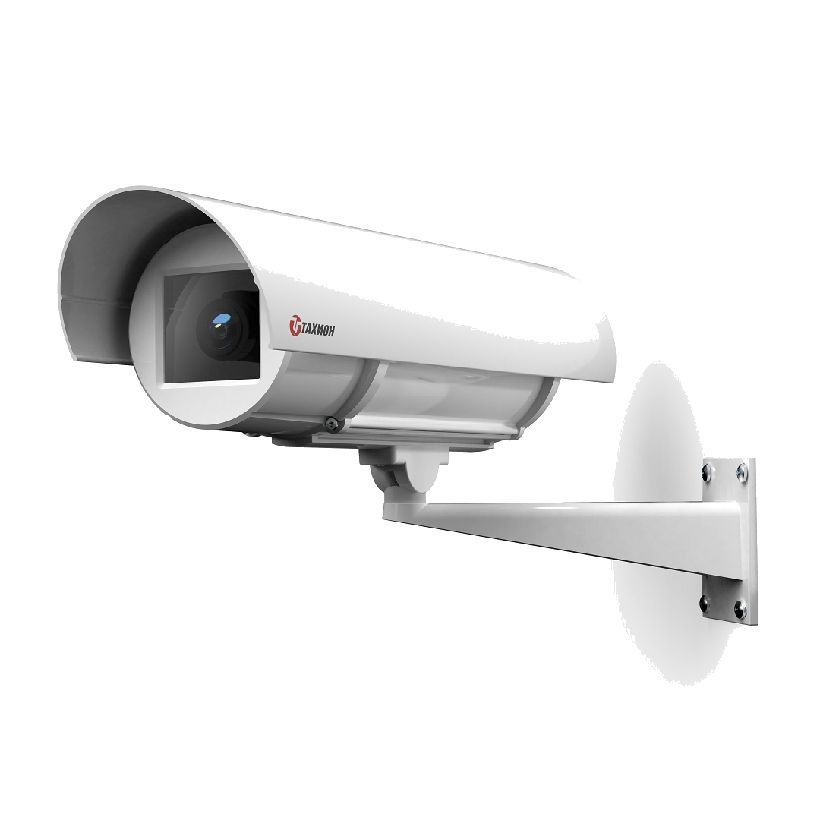

ТВК-97 PoE (IDIS DC-B3303X, f=5-50 мм)3 Мп, вариофокальный объектив 5-50 мм.
| Разрешение | 2048×1536 (3 Мр) |
| Чувствительность | 0,02 лк (цвет) / 0,0007 лк (ч/б) |
| Питание камеры | 49 ÷ 55 В DC от инжектора PoE-12-I |
| Габариты | 420×127 мм |
| Вес в упаковке | не более 3,5 кг |
ТВК-97 PoE (IDIS DC-Z1263, f=4,7-84,6 мм)2 Мп, 18-кратный трансфокатор с автофокусировкой.
| Разрешение | 1920×1080 (2 Мр) |
| Чувствительность | 0,1 лк (цвет) / 0,004 лк (ч/б) |
| Объектив | 18×Zoom (4,7-84,6 мм), автофокусировка |
| Питание камеры | 49 ÷ 55 В DC от инжектора PoE-12-I |
| Габариты | 420×127 мм |
| Вес в упаковке | не более 3,5 кг |
Как это работает и подключается
- Все исполнения питаются от инжектора PoE-12-I: на камеру подаётся 49 ÷ 55 В DC.
- Термокожух автоматически включает/отключает обогрев по температуре и обеспечивает две ступени мощности обогрева для разных климатических зон (ГОСТ 15150).
- Модуль камеры изолирован от корпуса термокожуха.
Монтаж
- Рабочий диапазон термокожуха –60°С ÷ +50°С без гарантии холодного запуска ниже –40°С ÷ +50°С — при более низких температурах старта нужна проверка запуска.
- Степень защиты IP66/IP67.
Примеры
Периметр с зумом
Исполнение с камерой IDIS DC-Z1263 (18×Zoom, 4,7-84,6 мм) — для протяжённых зон, где нужен наезд без смены объектива.
Частые вопросы
От чего питается камера ТВК-97 PoE?
От инжектора PoE-12-I: на выходе 49 ÷ 55 В DC, внутренний источник питания камеры — 12 В DC / 0,5 А.
Чем отличаются исполнения ТВК-97?
Моделью встроенной IP-камеры IDIS DC (B1203X 2 Мп, B3303X 3 Мп, Z1263 c 18×Zoom) и фокусным расстоянием объектива; термокожух и обогрев одинаковые.
Нюансы и грабли
- Все пять исполнений ТВК-97 отличаются только моделью встроенной камеры IDIS DC и фокусным расстоянием — корпус, питание и обогрев у них одинаковые.
- Изделие снято с производства (указано на всех страницах) — уточнять актуальную замену у производителя перед заказом.
Документация
- Тахион — страница изделия «Видеокамера сетевая наружной установки ТВК-97 PoE (IDIS DC-B1203X, f=2,8-12мм)» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-tvk-97-poe-idis-dc-b1203x-f2-8-12mm-poe/) f=2.8-12мм)_(Модель_снята_с_производства).txt.
- Тахион — страница изделия «ТВК-97 PoE (IDIS DC-B1203X, f=5-50мм)»; тот же слог, файл этой же папке.
- Тахион — страница изделия «ТВК-97 PoE (IDIS DC-B3303X, f=2,8-12мм) и f=5-50мм» — та же папка.
- Тахион — страница изделия «ТВК-97 PoE (IDIS DC-Z1263, f=4,7-84,6мм)» — та же папка.
