Тахион · IP-камеры в термокожухе

ТВК-*-IP-9 — сетевая камера в термокожухе из нержавеющей стали (линейка исполнений)

Один термокожух ТГБ-9 из нержавеющей кислотостойкой аустенитной стали (12Х18Н10Т) с разными IP-камерами (Apix Box, LTV, Axis); номер ТВК- зависит от камеры и питания (24VDC/AC или PoE+).

Видеокамера сетевая ТВК-*-IP-9 в кожухе из нержавеющей стали

Модели семейства

ТВК-80-IP-9-V2812-24VDC/ACКамера Apix Box/E4 (III), 4 Мр, объектив 2,8-12 мм, питание 24 В DC/AC.

Встроенная камера	Apix Box/E4 (III)
Разрешение	2592×1520 (4 Мр)
Чувствительность	0,03 лк (цвет) / 0,003 лк (ч/б)
Объектив	2,8-12 мм
Питание камеры	24 В DC/AC
Мощность обогрева	25 Вт / 17 Вт (джампер X4)
Потребляемая мощность	не более 30 Вт
Рабочая температура	–60°С ÷ +50°С, холодный запуск до –60°С
Степень защиты	IP66/IP68
Материал корпуса	нержавеющая кислотостойкая аустенитная сталь
Масса с упаковкой	не более 8 кг

ТВК-83-IP-9-V2812-24VDC/ACКамера APIX Box/M5 Expert, 5 Мр, объектив 2,8-12 мм, питание 24 В DC/AC.

Встроенная камера	APIX Box/M5 Expert
Разрешение	2720×1976 (5 Мр)
Чувствительность	0,01 лк (цвет) / 0,02 лк (ч/б)
Объектив	2,8-12 мм
Питание камеры	24 В DC/AC
Мощность обогрева	25 Вт / 17 Вт
Потребляемая мощность	не более 39 Вт
Масса с упаковкой	8 кг

ТВК-83-IP-9-V2812-PoE+Та же камера APIX Box/M5 Expert, но термокожух ТГБ-9-PoE+ питается по Ethernet.

Встроенная камера	APIX Box/M5 Expert
Разрешение	2720×1976 (5 Мр)
Питание термокожуха	IEEE 802.3at (PoE+) или Passive PoE 48…56 В
Питание камеры	IEEE 802.3af (PoE)
Максимальная дальность (см. таблицу производителя)	100 м
Потребляемая мощность	не более 25 Вт

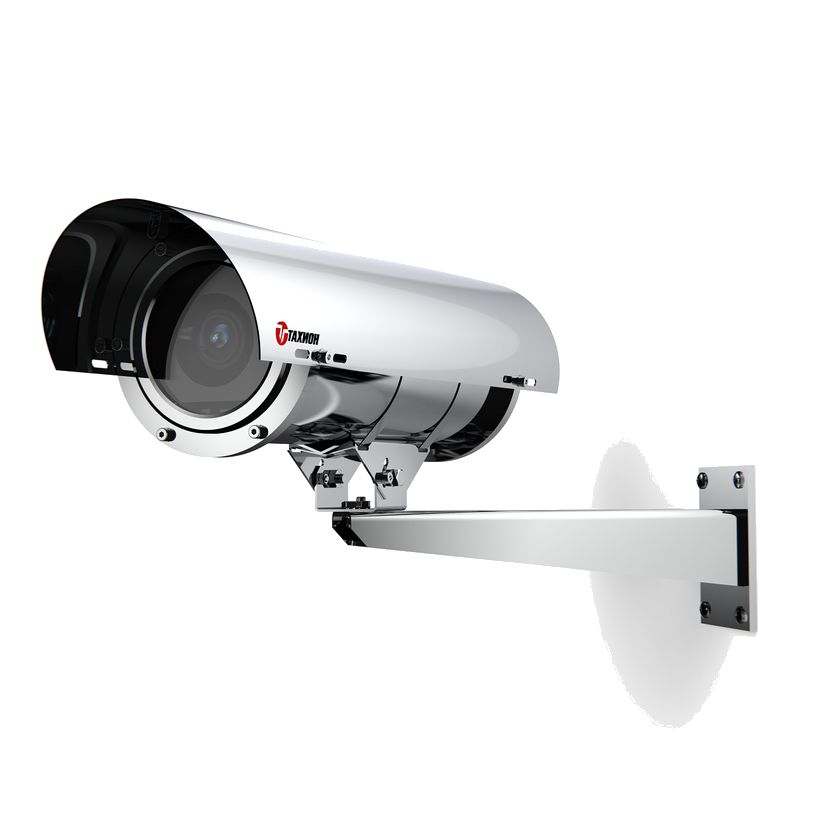

ТВК-90-IP-9-V2812-24VDC/ACКамера LTV-2CNS50, 5 Мр, объектив 2,8-12 мм, питание 24 В DC/AC.

Встроенная камера	LTV-2CNS50
Разрешение	2592×1944 (5 Мр)
Чувствительность	0,006 лк (цвет, F1.2, АРУ вкл.) / 0,005 лк (ч/б, F1.4, АРУ вкл.)
Объектив	2,8-12 мм
Питание камеры	24 В DC/AC
Потребляемая мощность	не более 33 Вт

ТВК-81-IP-9-V410-24VDC/ACКамера Apix Box/S2 Expert (III), 2 Мр, объектив 4-10 мм, питание 24 В DC/AC.

Встроенная камера	Apix Box/S2 Expert (III)
Разрешение	1920×1080 (2 Мр)
Чувствительность	0,001 лк (цвет) / 0,0001 лк (ч/б)
Объектив	4-10 мм
Потребляемая мощность	не более 34 Вт

ТВК-144-IP-9-Z18-PoE+ (снята с производства)Камера DC-Z1263 с 18-кратным трансфокатором, термокожух ТГБ-9-PoE+.

Встроенная камера	DC-Z1263
Разрешение	1920×1080 (2 Мр)
Объектив	18×Zoom, 4,7-84,6 мм, автофокусировка
Питание термокожуха	IEEE 802.3at (PoE+) 30 Вт или Passive PoE 48…56 В
Питание камеры	IEEE 802.3af (PoE)
Мощность обогрева	22 Вт / 15 Вт
Потребляемая мощность	25 Вт (включая камеру)

Как это работает и подключается

Термокожух общий для всей линейки: рабочий объём 70×70×215 мм, внешние габариты Lнар. 420, øнар. 131 мм, IP66/IP68, материал — нержавеющая кислотостойкая аустенитная сталь 12Х18Н10Т.
Две ступени мощности обогрева переключаются джампером (X4/X7) на платах питания 24VDC/AC: 25 Вт для более холодных зон, 17 Вт для тёплых (ГОСТ 15150).
Версия PoE+ (ТГБ-9-PoE+) получает питание напрямую по Ethernet (IEEE 802.3at/Passive PoE 48…56 В) и питает саму камеру по IEEE 802.3af — внешний блок 24VDC/AC не нужен.
Комплект включает настенный кронштейн и солнцезащитный козырёк; кабельные вводы PG11 под кабель Ø7-12 мм (2 шт.), другие диаметры — по отдельной заявке.

Монтаж

Клемма заземления предусмотрена в конструкции — не пропускать при монтаже.
Холодный запуск гарантирован для версий 24VDC/AC до –60°С (некоторые платформы — до –40°С); для версий PoE+ порог холодного запуска указан отдельно (–15°С±3°С включение обогрева).

Примеры

Одна и та же камера — два питания

ТВК-83-IP-9-V2812 выпускается и в версии 24VDC/AC (термокожух ТГБ-9-24/12), и в версии PoE+ (термокожух ТГБ-9-PoE+) — камера внутри одна, отличается только подвод питания.

Частые вопросы

Чем отличаются ТВК-80, ТВК-83 и ТВК-90 внешне?

Ничем — термокожух и крепления одинаковые (ТГБ-9). Отличается только встроенная камера: у ТВК-80 — Apix Box/E4 (4 Мр), у ТВК-83 — APIX Box/M5 Expert (5 Мр), у ТВК-90 — LTV-2CNS50 (5 Мр).

Можно ли взять версию с питанием по PoE вместо 24 В?

Да, для части моделей (например ТВК-83, ТВК-144) на сайте отдельно указана версия PoE+ с термокожухом ТГБ-9-PoE+ — камера получает питание по Ethernet IEEE 802.3af/at или Passive PoE.

Нюансы и грабли

Модель встроенной камеры и её платформа (Apix Box, LTV, Axis) определяют разрешение, чувствительность и объектив — при заказе указывать конкретный код ТВК, а не только «нержавеющая сталь».
24VDC/AC и PoE+ — это разные исполнения термокожуха (ТГБ-9-24/12 и ТГБ-9-PoE+) с разной схемой питания, не взаимозаменяемы без замены платы.
Линейка охватывает более десяти каталожных номеров (ТВК-80/81/83/86/90/91/100/101/120/130/141/144/190/192/194) — часть моделей снята с производства (указано на странице каждой модели), актуальность проверять перед заказом.

Документация

Тахион — страница изделия «ТВК-80-IP-9-V2812-24VDC/AC» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-80-ip-9-v2812-24vdc-ac/)
Тахион — страница изделия «ТВК-83-IP-9-V2812-24VDC/AC» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-83-ip-9-v2812-24vdc-ac/) — та же папка.
Тахион — страница изделия «ТВК-83-IP-9-V2812-PoE+» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-83-ip-9-v2812-poe/) — та же папка.
Тахион — страница изделия «ТВК-90-IP-9-V2812-24VDC/AC» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-90-ip-9-v2812-24vdc-ac/) — та же папка.
Тахион — страница изделия «ТВК-81-IP-9-V410-24VDC/AC» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-81-ip-9-v410-24vdc-ac/) — та же папка.
Тахион — страница изделия «ТВК-144-IP-9-Z18-PoE+» (https://tahion.spb.ru/product/videokamera-setevaya-naruzhnoj-ustanovki-iz-nerzhaveyushhej-stali-tvk-144-ip-9-z18-poe-plus/) — та же папка.
В той же папке — страницы других каталожных номеров линейки (ТВК-86/91/100/101/120/130/141/190/192/194), не разобранные в карточку построчно.
