Тахион · удлинитель Ethernet PoE+
УЛИ-ЕП / УЛИ-ЕП исп.1 — удлинитель линии Ethernet с питанием PoE+
Увеличивает дальность передачи Ethernet 10/100 BASE-TX и PoE+ (IEEE 802.3at) на 100 м; можно каскадировать до 300-400 м. Работает как повторитель или инжектор.
Модели семейства
УЛИ-ЕП исп.1Уличное исполнение в пылебрызгозащищённом корпусе, IP66.
| Стандарты Ethernet/PoE | 10/100 BASE-TX; IEEE 802.3af/at |
| Мощность на выходе | не более 30 Вт; потребление не более 2,5 Вт |
| Кабель связи | 4-парный UTP CAT 5e или выше |
| Дальность | 100 м на изделие; до 300-400 м при 2-3 изделиях подряд |
| Устойчивость к помехам Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
| Температура | -40…+50°C |
| Защита | IP66 |
| Габариты | 145×118×55 мм (по кабельным вводам), масса в упаковке не более 250 г |

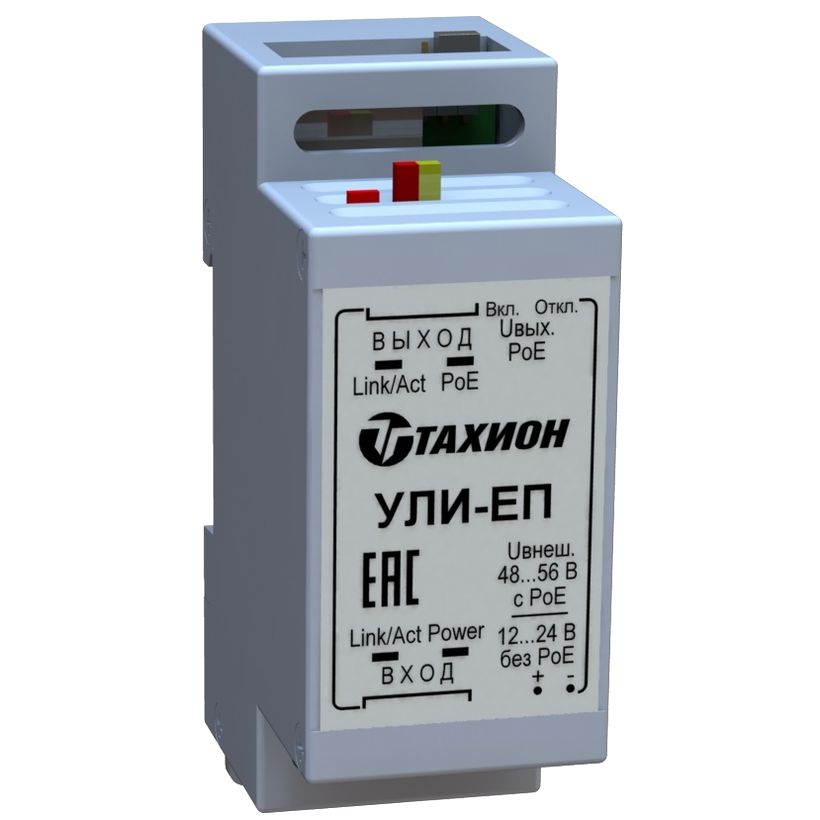

УЛИ-ЕПИсполнение на 35 мм DIN-рейку, IP20; может работать инжектором PoE.
| Стандарты Ethernet/PoE | 10/100 BASE-TX; IEEE 802.3af/at |
| Мощность на выходе (100 м) | AF — 15 Вт, AT — 30 Вт; потребление не более 2,5 Вт |
| Кабель связи | UTP/FTP 4×2×0,5 CAT5e/6 или выше |
| Напряжение внешнего питания | в режиме ретранслятора 12-24 В DC; в режиме ретранслятора и питания PoE 48-56 В DC |
| Дальность | 100 м на изделие; до 300-400 м при 2-3 изделиях подряд |
| Температура | -40…+50°C |
| Защита | IP20 (для улицы — в монтажной коробке КМ со степенью защиты IP66) |
| Габариты | 89×58×35 мм, масса с упаковкой не более 0,5 кг |
Как это работает и подключается
- УЛИ-ЕП может использоваться и как повторитель сигнала Ethernet без PoE, и как инжектор PoE.
- Каскадирование 2-3 изделий подряд увеличивает дальность передачи до 300 или 400 м соответственно.
Монтаж
- УЛИ-ЕП исп.1 — уличный пылебрызгозащищённый корпус (IP66), рассчитан на открытый воздух и влажные помещения без доп. короба.
- УЛИ-ЕП (DIN-рейка) имеет IP20 — для улицы нужна монтажная коробка серии КМ (или аналог) со степенью защиты IP66.
Частые вопросы
На сколько можно удлинить линию Ethernet с PoE?
Одно изделие УЛИ-ЕП даёт 100 м; при последовательном включении 2 или 3 изделий — до 300 или 400 м соответственно.
Чем отличаются УЛИ-ЕП и УЛИ-ЕП исп.1?
Корпусом и степенью защиты: исп.1 — уличный пылебрызгозащищённый IP66, базовая версия — на DIN-рейку, IP20, с возможностью работать инжектором.
Нюансы и грабли
- Не путать модели по степени защиты: УЛИ-ЕП исп.1 — уличный IP66 в собственном корпусе, УЛИ-ЕП на DIN-рейке — IP20, для улицы обязателен дополнительный герметичный короб.
Документация
- Тахион — УЛИ-ЕП исп.1, страница изделия (https://tahion.spb.ru/product/udlinitel-linij-interfejsa-ethernet-s-pitaniem-poe-uli-ep-isp-1/)
- Тахион — УЛИ-ЕП, страница изделия
